从转接卡架上卸下 PCIe 适配器

按以下信息从转接卡架上卸下 PCIe 适配器。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
   2. 卸下托盘外盖。请参阅卸下托盘外盖。
   3. 卸下横梁。请参阅卸下横梁。
   4. 卸下 PCIe 适配器转接卡组合件。请参阅卸下 ConnectX-7 NDR 200 适配器转接卡组合件或卸下 ConnectX-7 NDR 400 适配器转接卡组合件。
2. 从转接卡架上卸下 PCIe 适配器。
   1. 卸下将 PCIe 适配器固定到转接卡架的 PH1 螺钉。
   2. 从转接卡架上卸下 PCIe 适配器。

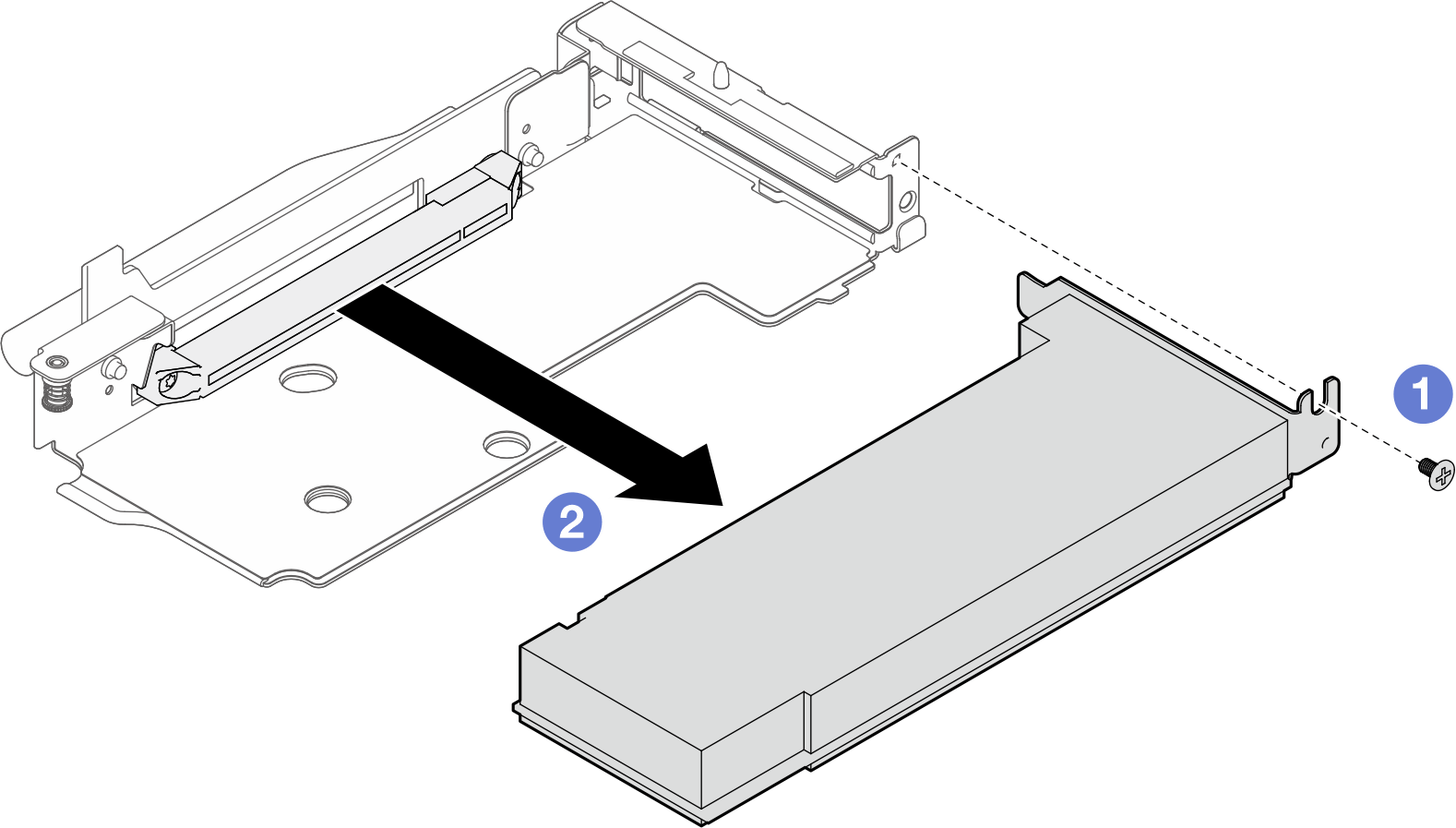

      图 1. 卸下 PCIe 适配器


3. 对于共享 I/O 或插槽直连配置，请拔下线缆。
   1. 小心地将两个滑锁向外拉出。
   2. 打开底部线缆夹外盖。
   3. 从接头上卸下线缆夹。
   4. 轻轻地抓住并拉出黑色塑料薄膜片。
   5. 从适配器中拉出线缆接头。

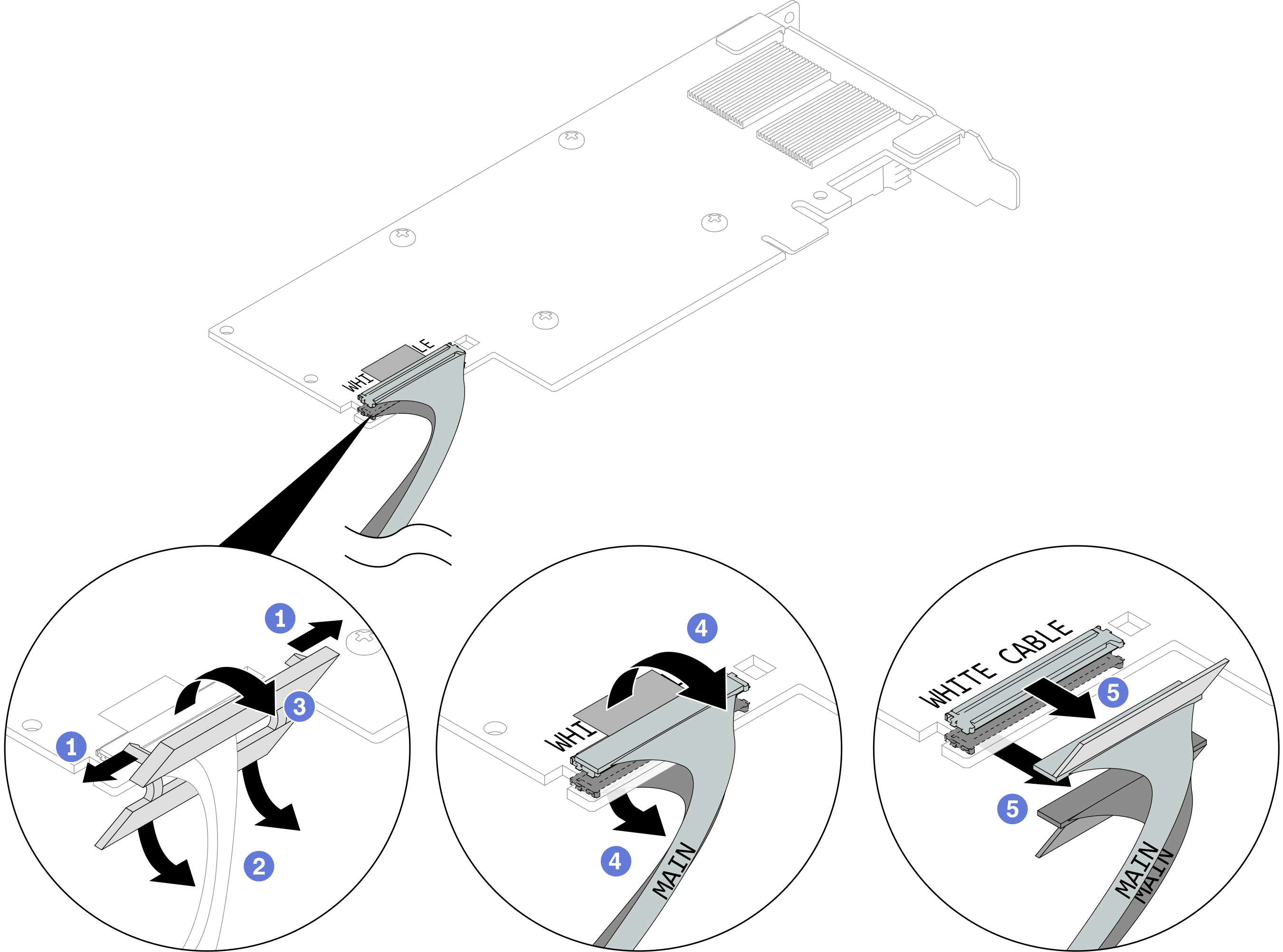

      图 2. 拔下 PCIe 适配器线缆


4. 如有必要，请将填充件安装到 PCIe 转接卡架中，然后用 PH1 螺钉加以固定。
   图 3. 安装填充件
