PCIe-Adapter aus einem Adapterrahmen entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie einen PCIe-Adapter aus einem Adapterrahmen entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

  • Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist die Methode zum Entfernen identisch.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    4. Entfernen Sie die PCIe-Adapterkartenbaugruppe. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe entfernen oder ConnectX-7 NDR 400-Adapterkartenbaugruppe entfernen.
  2. Entfernen Sie den PCIe-Adapter aus dem Adapterrahmen.

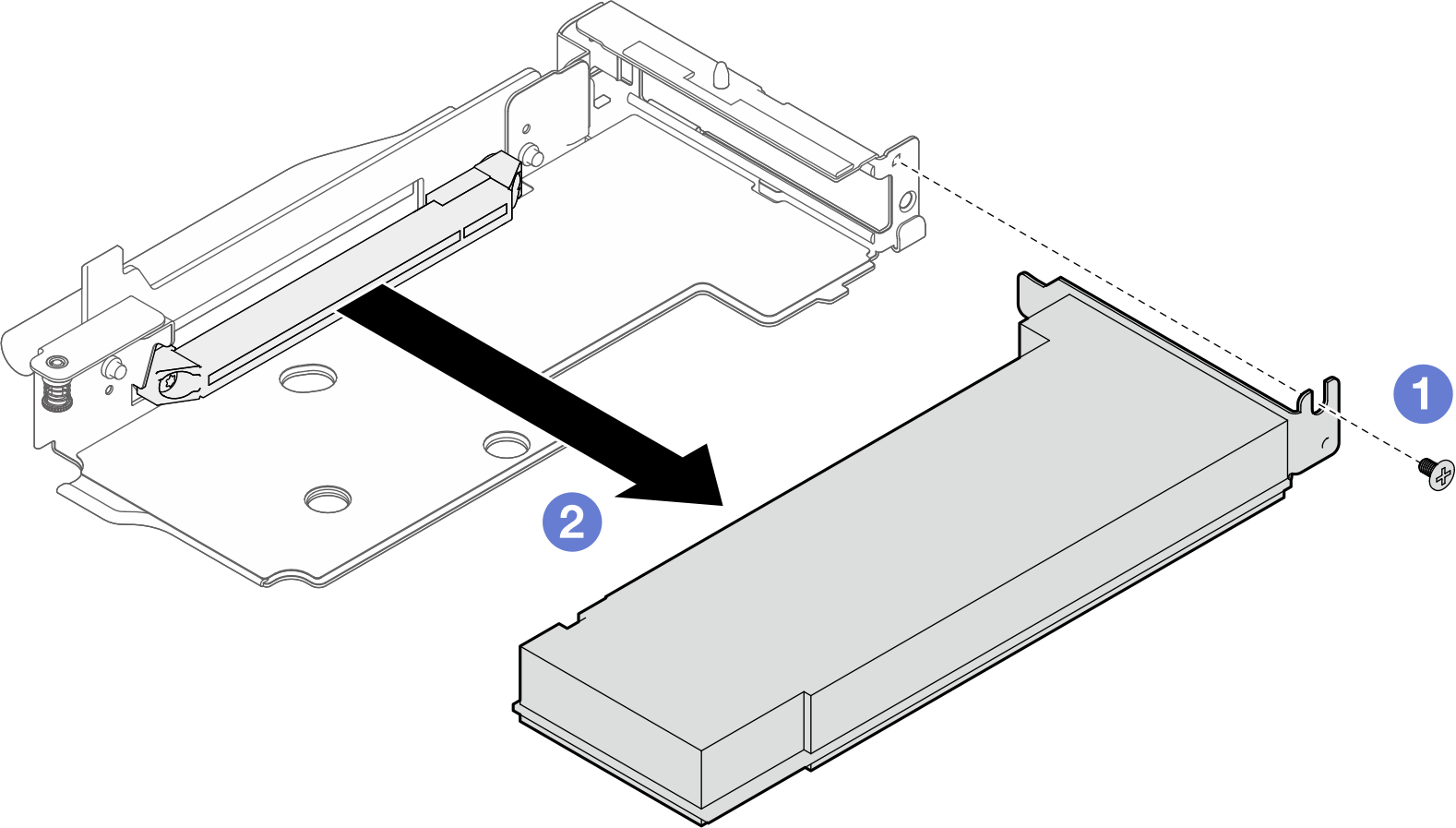

    1. Entfernen Sie die PH1-Schraube, mit der der PCIe-Adapter am Adapterrahmen befestigt ist.
    2. Entfernen Sie den PCIe-Adapter aus dem Adapterrahmen.
      Abbildung 1. Entfernen des PCIe-Adapters

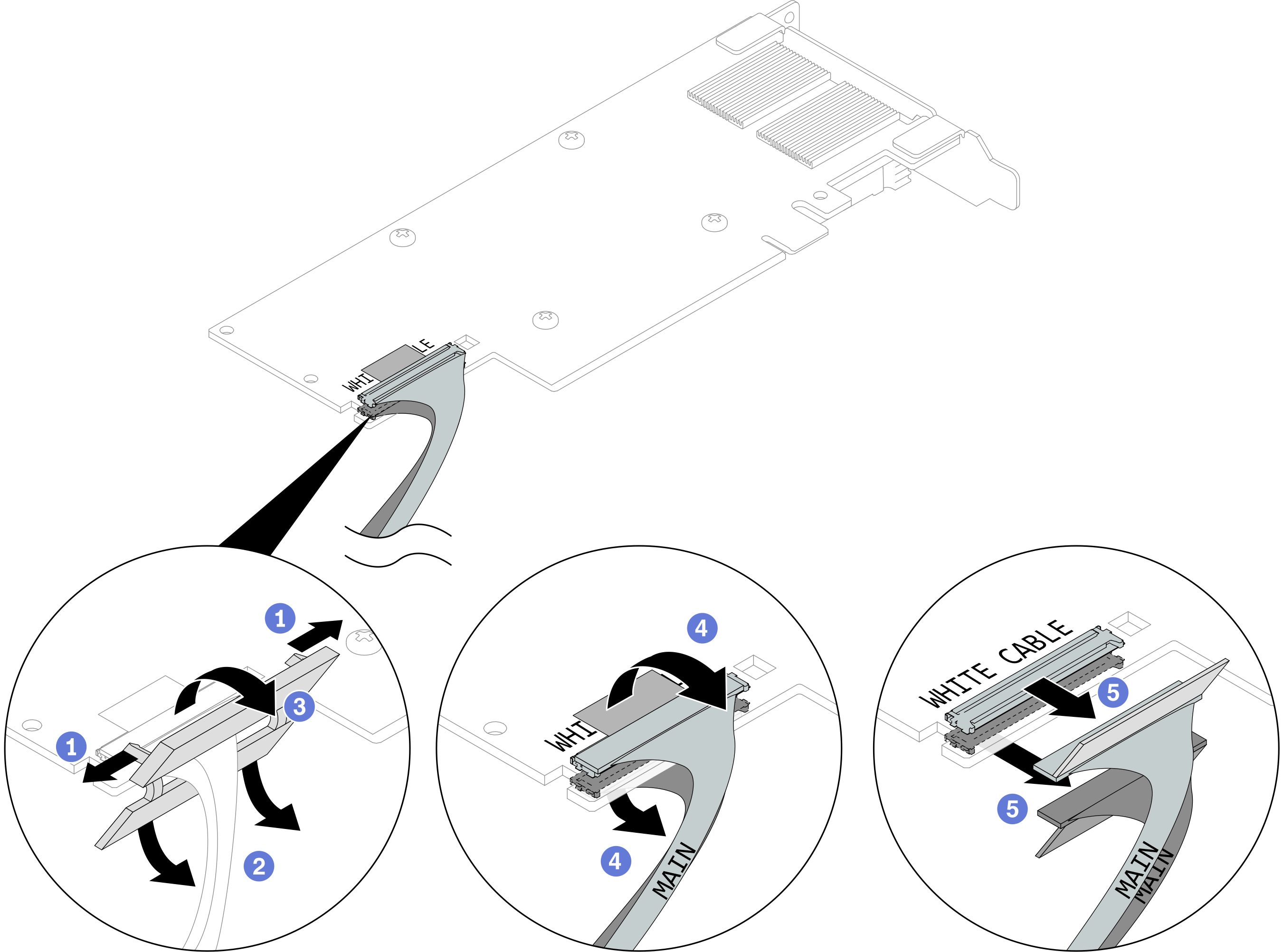

  3. Trennen Sie das Kabel bei gemeinsam genutzten oder Socket Direct-Konfigurationen.
    1. Ziehen Sie die zwei Verriegelungen vorsichtig nach außen.
    2. Öffnen Sie die untere Kabelklemmenabdeckung.
    3. Entfernen Sie die Kabelklemme von den Anschlüssen.
    4. Ziehen Sie die schwarzen Kunststofffolien vorsichtig nach außen.
    5. Ziehen Sie die Kabelanschlüsse aus dem Adapter.
      Abbildung 2. Entfernen des Kabels vom PCIe-Adapter
      PCIe adapter cable removal

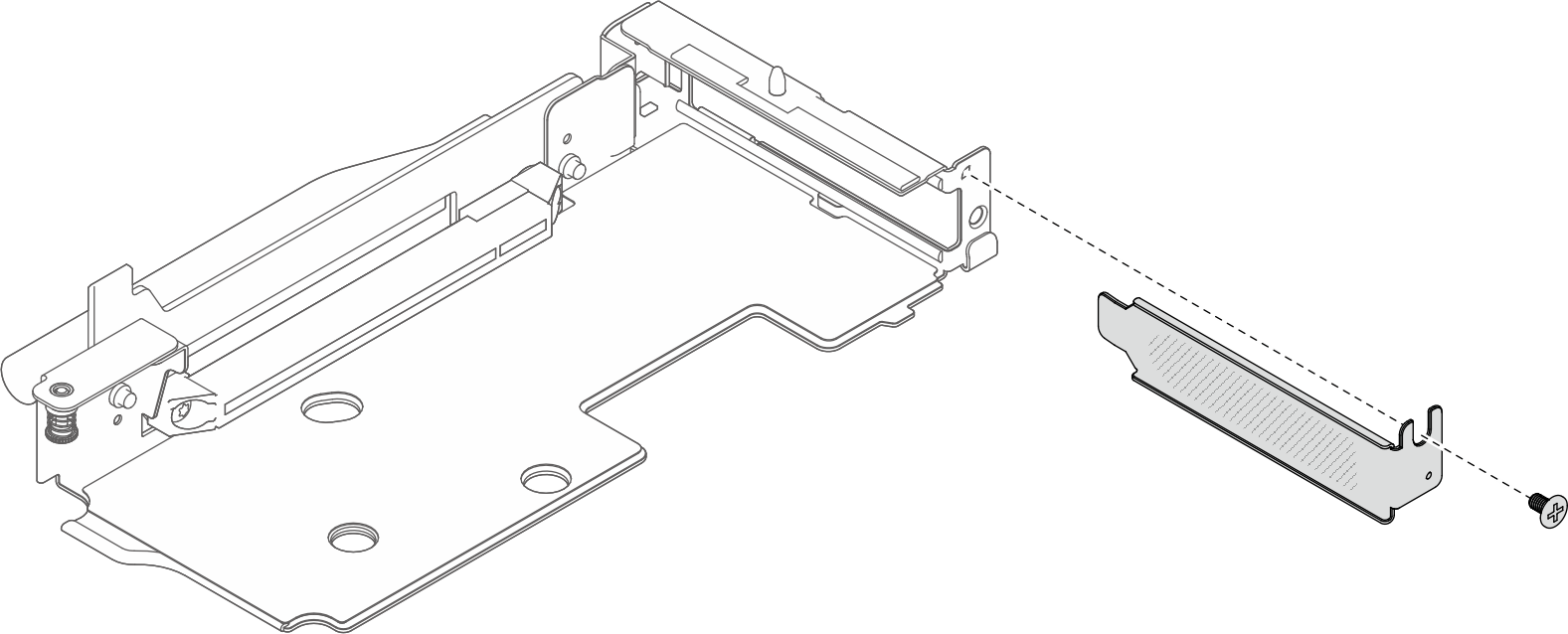

  4. Falls erforderlich, installieren Sie eine Abdeckblende im PCIe-Adapterrahmen. Befestigen Sie sie anschließend mit einer PH1-Schraube.
    Abbildung 3. Installation der Abdeckblende

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
