PCIe-Adapter am Adapterrahmen installieren

Mithilfe der Informationen in diesem Abschnitt können Sie einen PCIe-Adapter an einem Adapterrahmen installieren.

Vorgehensweise

1. Wenn eine Abdeckblende installiert ist, entfernen Sie die PH1-Schraube und entfernen Sie die Abdeckblende aus dem PCIe-Adapterrahmen.
   Abbildung 1. Entfernen der Abdeckblende


2. Verbinden Sie das Kabel bei gemeinsam genutzten oder Socket Direct-Konfigurationen.
   1. Stecken Sie die Anschlüsse vorsichtig in die Steckplätze.
   2. Schließen Sie die Kabelabdeckungen. Drücken Sie die Kabelabdeckungen leicht nach unten, bis sie einrasten.
   3. Setzen Sie die zwei Verriegelungen in die Schlitze neben den Anschlüssen ein.
   4. Schließen Sie die Abdeckungen der Kabelklemmen und drücken Sie sie leicht, um die Anschlüsse zu sichern.
   Achtung

   • An einem Adapter befinden sich die Beschriftungen WHITE CABLE (weißes Kabel) und BLACK CABLE (schwarzes Kabel). Schließen Sie die Kabel entsprechend der Kabelfarben an die richtigen Anschlüsse an.

   • An den Kabeln befinden sich die Beschriftungen MAIN und AUX. Schließen Sie die MAIN-Enden an einen Hauptadapter und die AUX-Enden an einen Zusatzadapter an.

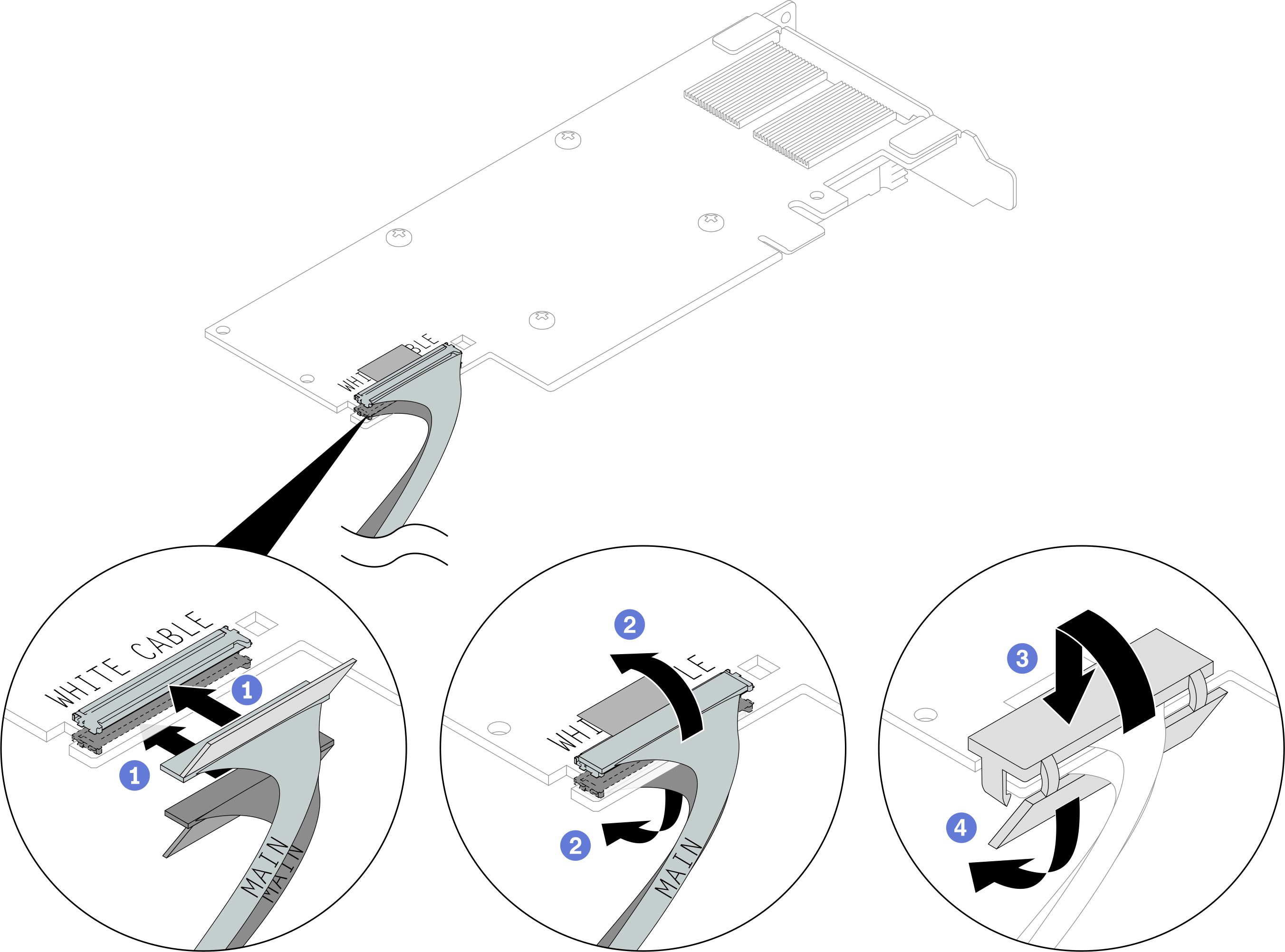

   Abbildung 2. Installation des Kabels des PCIe-Adapters


3. Installieren Sie den PCIe-Adapter im Adapterrahmen.
   1. Richten Sie den Adapter am PCIe-Steckplatz auf dem Adapterrahmen aus. Drücken Sie den Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
   2. Ziehen Sie die PH1-Schraube fest, um den PH1-Adapter zu befestigen.

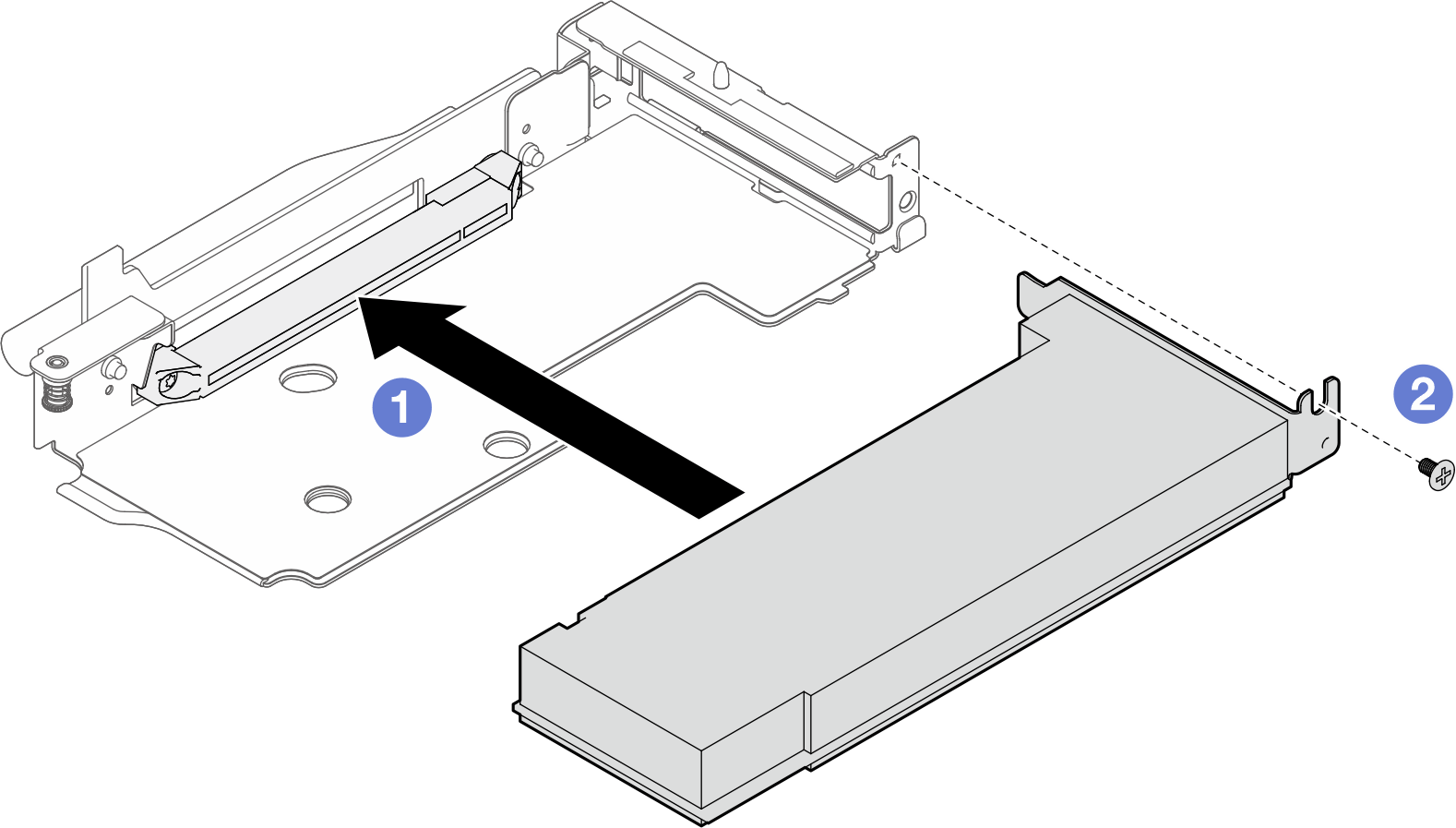

      Abbildung 3. Installieren des PCIe-Adapters
