Installation d’un adaptateur PCIe dans un boîtier de carte mezzanine

Les informations suivantes vous indiquent comment installer un adaptateur PCIe dans un boîtier de carte mezzanine.

Procédure

1. Si un obturateur est installé, retirez la vis PH1 et retirez l’obturateur du boîtier de carte mezzanine PCIe.
   Figure 1. Retrait de l'obturateur


2. Pour les configurations d’E-S partagées ou Socket Direct, connectez le câble.
   1. Poussez délicatement les connecteurs dans les emplacements.
   2. Fermez les couvre-câbles et exercez une légère pression sur ces derniers jusqu’à ce qu’ils s’enclenchent.
   3. Insérez les deux taquets dans les emplacements à côté des connecteurs.
   4. Fermez les caches des clips de fixation et appuyez légèrement sur ces derniers pour fixer les connecteurs.
   Avertissement

   • Des légendes WHITE CABLE (câble blanc) ET BLACK CABLE (câble noir) se trouvent sur l’adaptateur ; branchez les câbles sur les connecteurs en respectant les couleurs.

   • Des étiquettes MAIN (principal) et AUX (auxiliaire) se trouvent sur les câbles ; connectez les extrémités MAIN (principal) à un adaptateur principal et les extrémités AUX (auxiliaire) à un adaptateur secondaire.

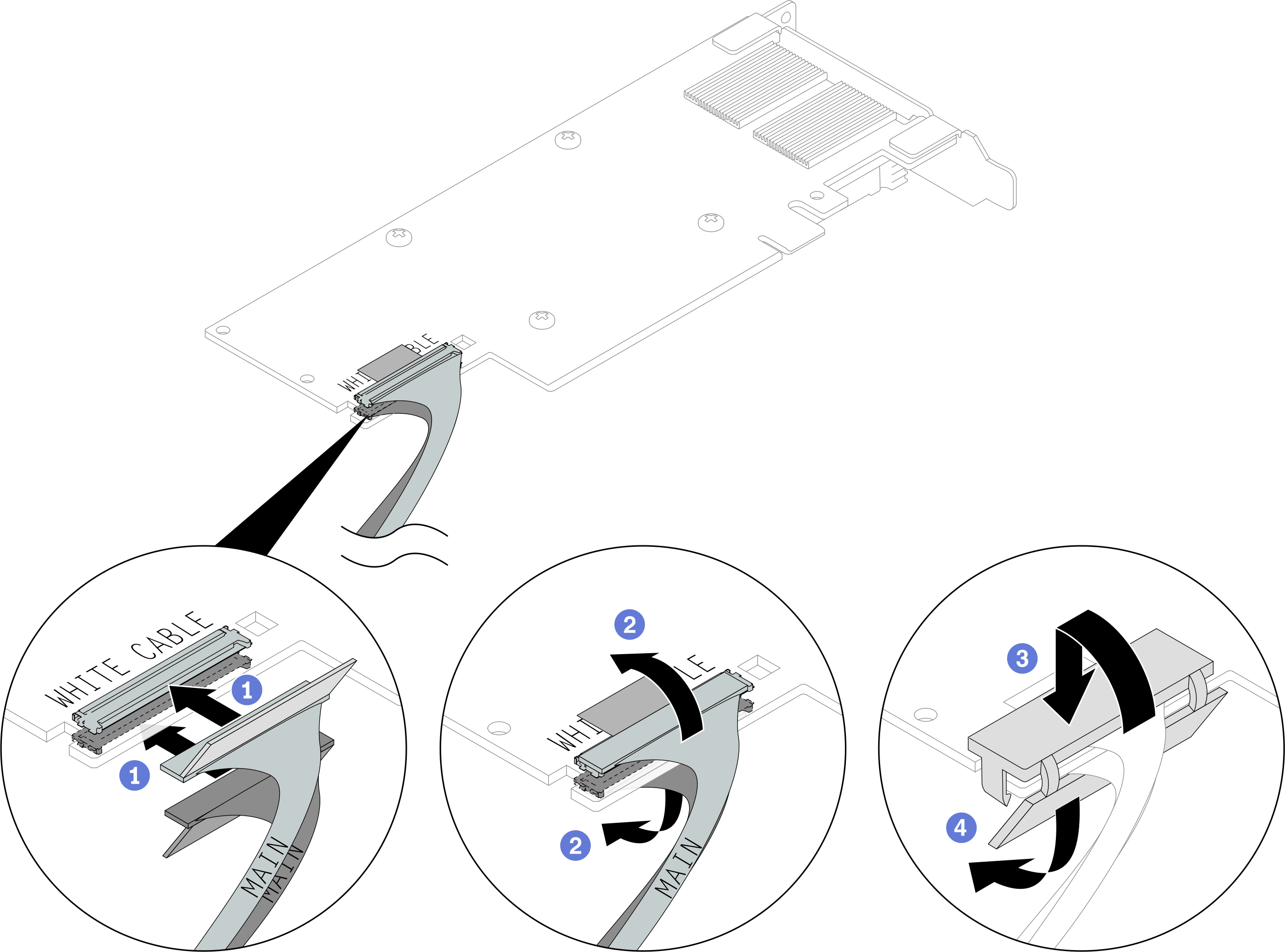

   Figure 2. Installation des câbles d’adaptateur PCIe


3. Installez l’adaptateur PCIe dans le boîtier de carte mezzanine.
   1. Alignez l’adaptateur avec l’emplacement PCIe sur le boîtier de carte mezzanine. Enfoncez avec précaution l’adaptateur dans l’emplacement jusqu’à ce qu’il soit solidement en place.
   2. Serrez la vis PH1 pour bien fixer l’adaptateur.

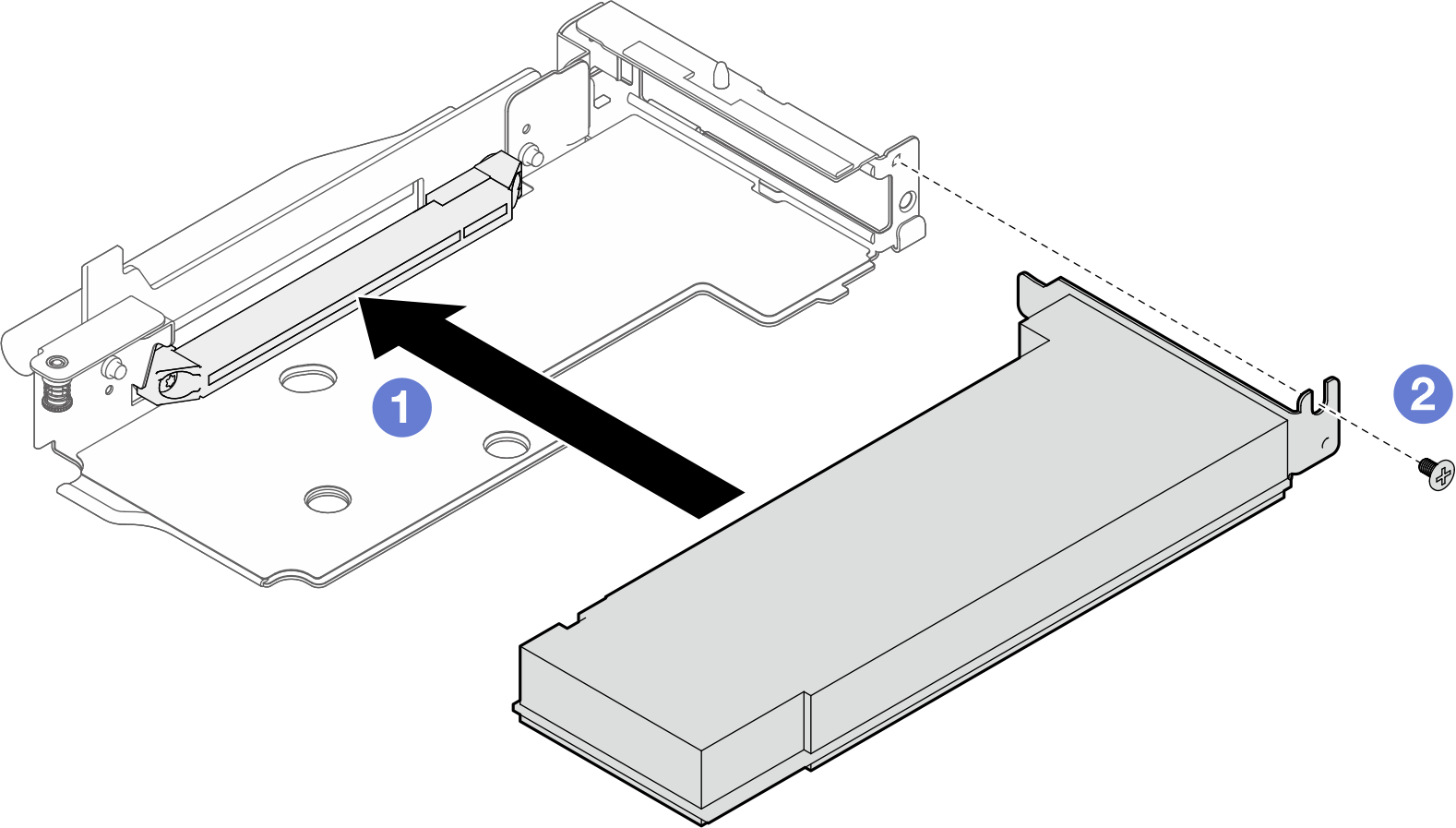

      Figure 3. Installation de l’adaptateur PCIe
