ライザー・ケージへの PCIe アダプターの取り付け

ライザー・ケージに PCIe アダプターを取り付けるには、以下の情報を参照してください。

このタスクについて

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. フィラーが取り付けられている場合、PH1 ねじを取り外して、フィラーを PCIe ライザー・ケージから取り出します。
    図 1. フィラーの取り外し
    Filler removal
  2. 共有 I/O またはソケット直接構成の場合、ケーブルを接続します。
    1. コネクターをスロットにゆっくり押し込みます。
    2. ケーブル・カバーを閉じ、カチッと音がして所定の位置に収まるまでケーブル・カバーを少し押します。
    3. コネクターの横のスロットに 2 つのラッチを挿入します。
    4. ケーブル・クリップ・カバーを閉じ、少し押してコネクターを固定します。
    重要
    • アダプターには、WHITE CABLEBLACK CABLE のコールアウトがあります。ケーブルの色に応じてケーブルをコネクターに接続します。

    • ケーブルには、メイン・ラベルと補助ラベルがあります。メインの端をメイン・アダプターに接続し、補助の端を補助アダプターに接続します。

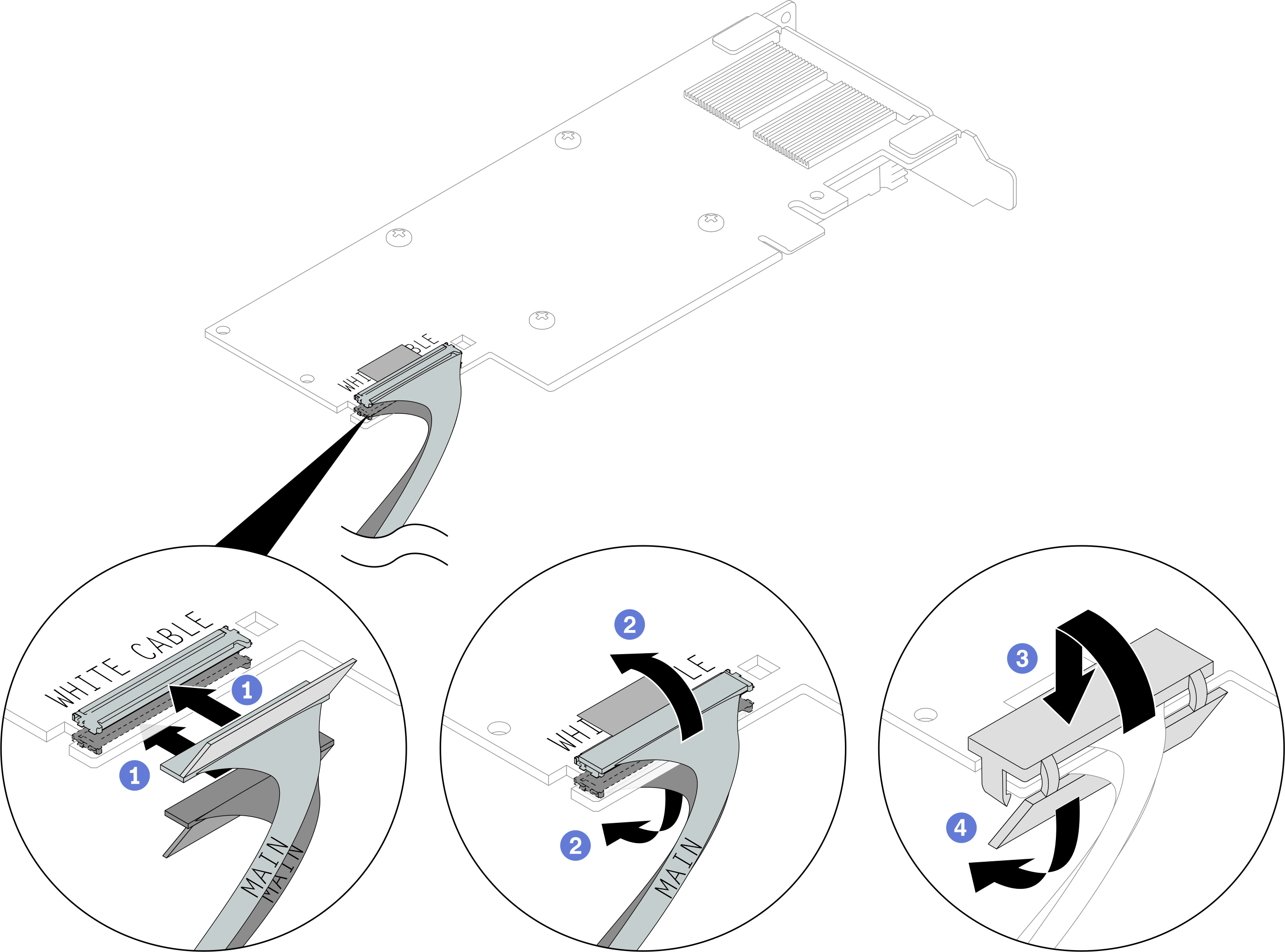

    図 2. PCIe アダプター・ケーブルの取り付け
    PCIe adapter cable installation
  3. PCIe アダプターをライザー・ケージに取り付けます。
    1. アダプターを、ライザー・ケージの PCIe スロットに合わせます。アダプターがしっかり固定されるまで、スロットにまっすぐ慎重に押し込みます。
    2. PH1 ねじを締めてアダプターを固定します。

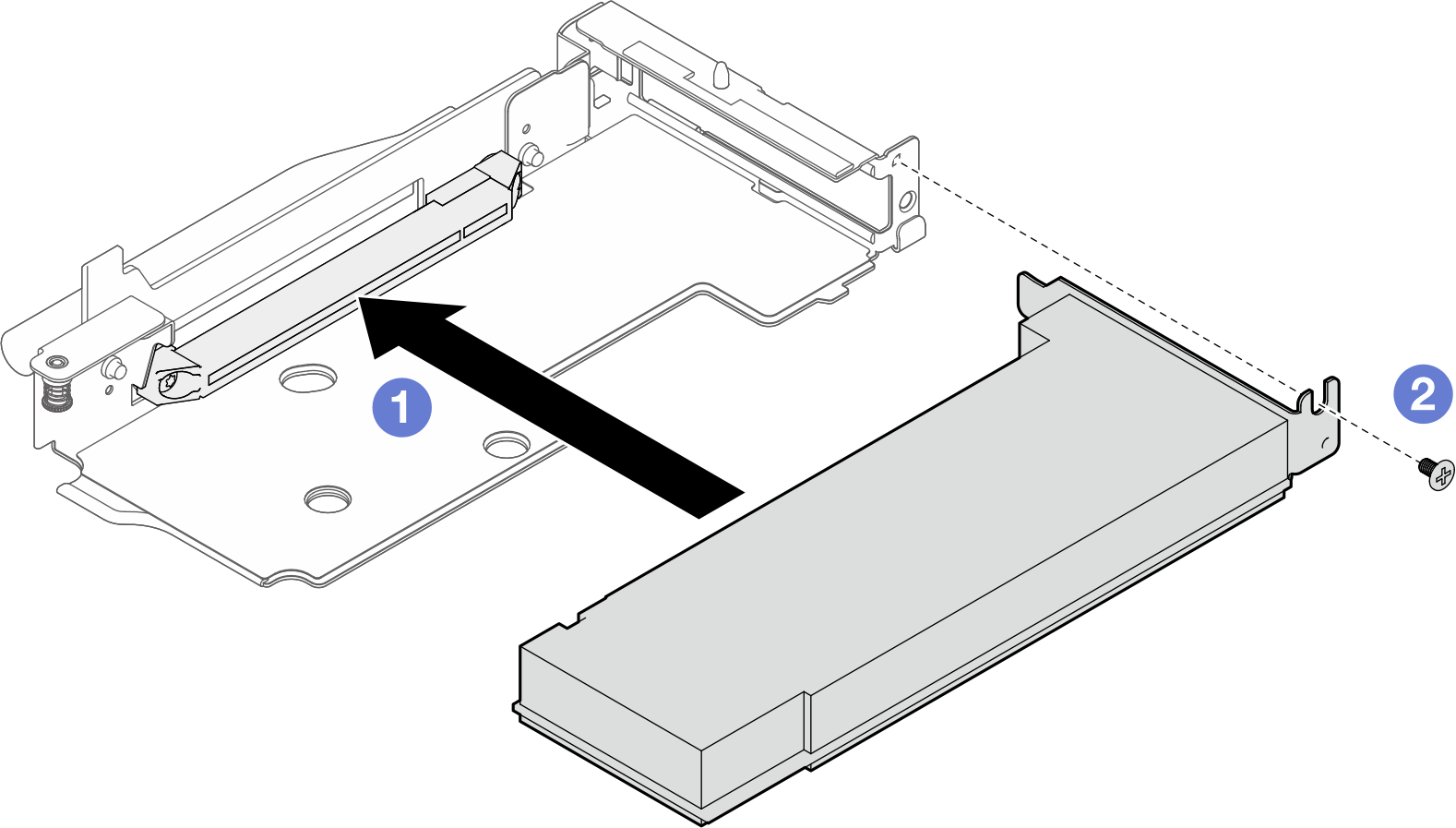

      図 3. PCIe アダプターの取り付け
      PCIe adapter installation
完了したら
  1. PCIe アダプター・ライザー・ケージを取り付けます。ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り付けまたは ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り付けを参照してください。

  2. クロス・ブレースを取り付けます。クロス・ブレースの取り付けを参照してください。

  3. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  4. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  5. 必要なすべての外部ケーブルをソリューションに接続します。
    余分な力をかけて QSFP ケーブルをソリューションに接続します。
  6. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
