将 PCIe 适配器安装到转接卡架上

按以下信息将 PCIe 适配器安装到转接卡架上。

过程

1. 如果安装了填充件，请卸下 PH1 螺钉并从 PCIe 转接卡架上卸下填充件。

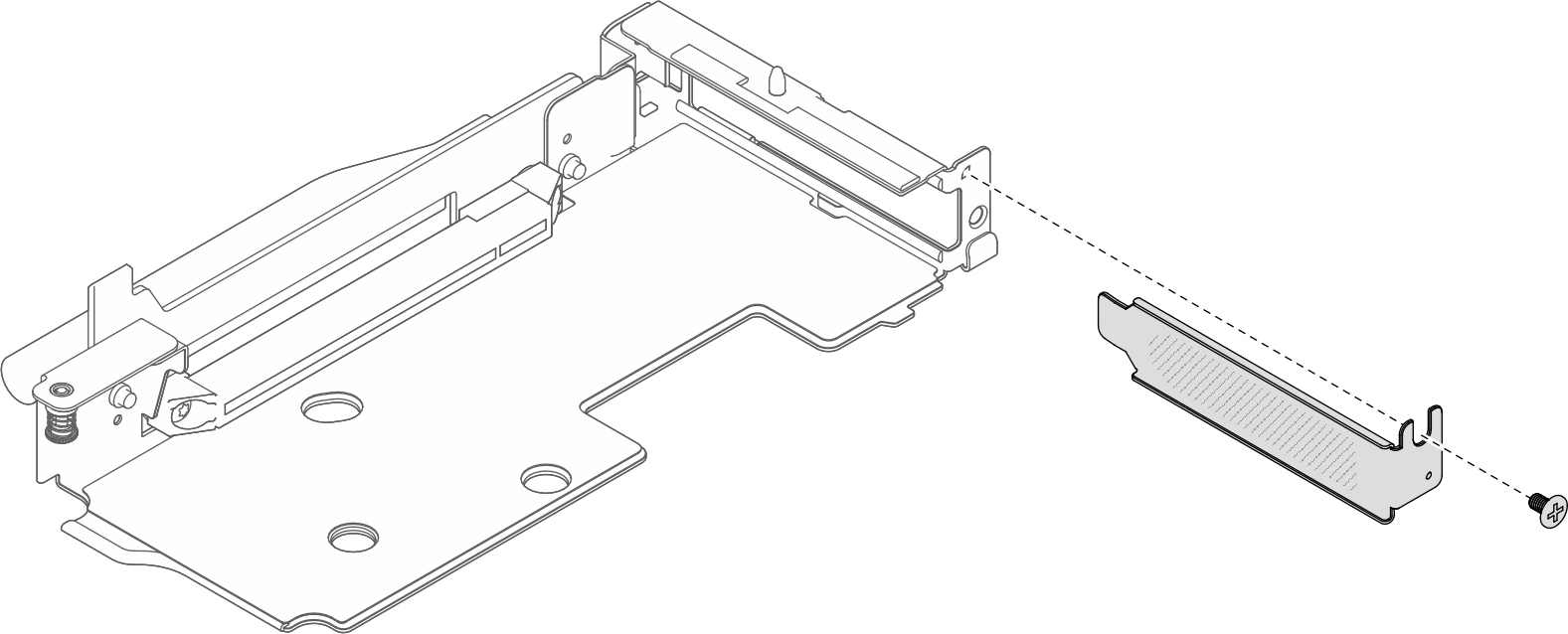

   图 1. 卸下填充件


2. 对于共享 I/O 或插槽直连配置，请连接线缆。
   1. 轻轻地将接头推到插槽中。
   2. 合上并轻按线缆外盖，直至其“咔嗒”一声固定到位。
   3. 将两个滑锁插入接头旁边的插槽中。
   4. 合上并轻按线缆夹外盖以固定接头。
   注意

   • 适配器上有 WHITE CABLE 和 BLACK CABLE 标注，请根据线缆颜色将线缆连接到相应接口。

   • 线缆上有主和辅助标签，请将主端连接到主适配器，并将辅助端连接到辅助适配器。

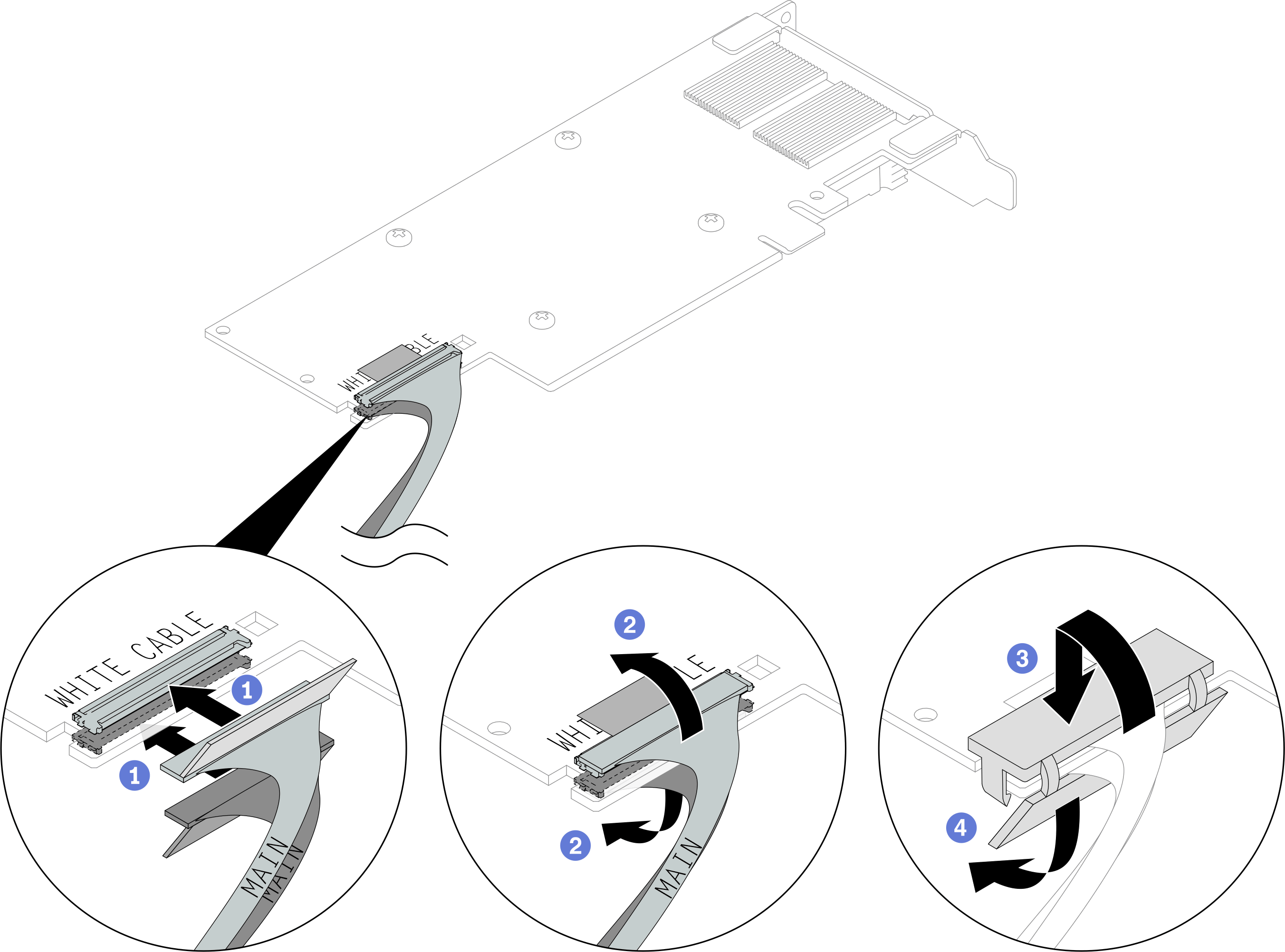

   图 2. 安装 PCIe 适配器线缆


3. 将 PCIe 适配器安装到转接卡架上。
   1. 将适配器与转接卡架上的 PCIe 插槽对齐。小心地将适配器笔直地按入插槽，直至其牢固就位。
   2. 拧紧 PH1 螺钉以固定适配器。

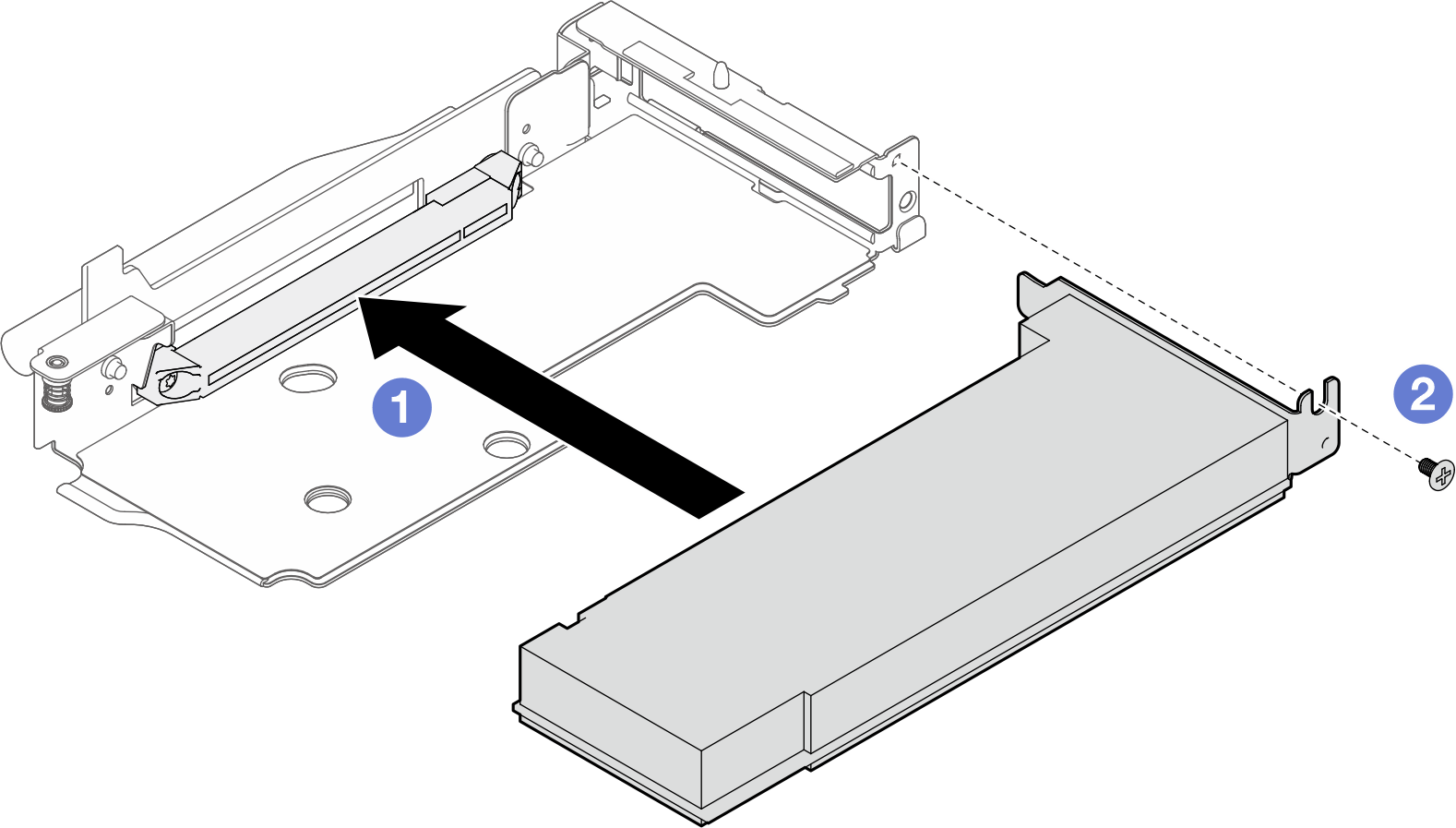

      图 3. 安装 PCIe 适配器
