라이저 케이지에 PCIe 어댑터 설치

다음 정보를 사용하여 라이저 케이지에 PCIe 어댑터를 설치하십시오.

절차

1. 필러가 설치된 경우 PH1 나사를 제거하고 PCIe 라이저 케이지에서 필러를 제거하십시오.
   그림 1. 필러 제거


2. 공유 I/O 또는 소켓 다이렉트 구성의 경우 케이블을 연결하십시오.
   1. 커넥터를 슬롯에 살짝 밀어 넣으십시오.
   2. 케이블 덮개를 닫고 딸깍 소리가 날 때까지 케이블 덮개를 살짝 누르십시오.
   3. 두 개의 래치를 커넥터 옆의 슬롯에 삽입하십시오.
   4. 케이블 클립 덮개를 닫고 살짝 눌러서 커넥터를 고정하십시오.
   주의

   • 어댑터에는 WHITE CABLE과 BLACK CABLE 콜아웃이 있으며, 케이블 색상에 따라 케이블을 커넥터에 연결하십시오.

   • 케이블에는 MAIN과 AUX 레이블이 있으며, MAIN 쪽 끝을 메인 어댑터에 연결하고 AUX 쪽 끝은 보조 어댑터에 연결하십시오.

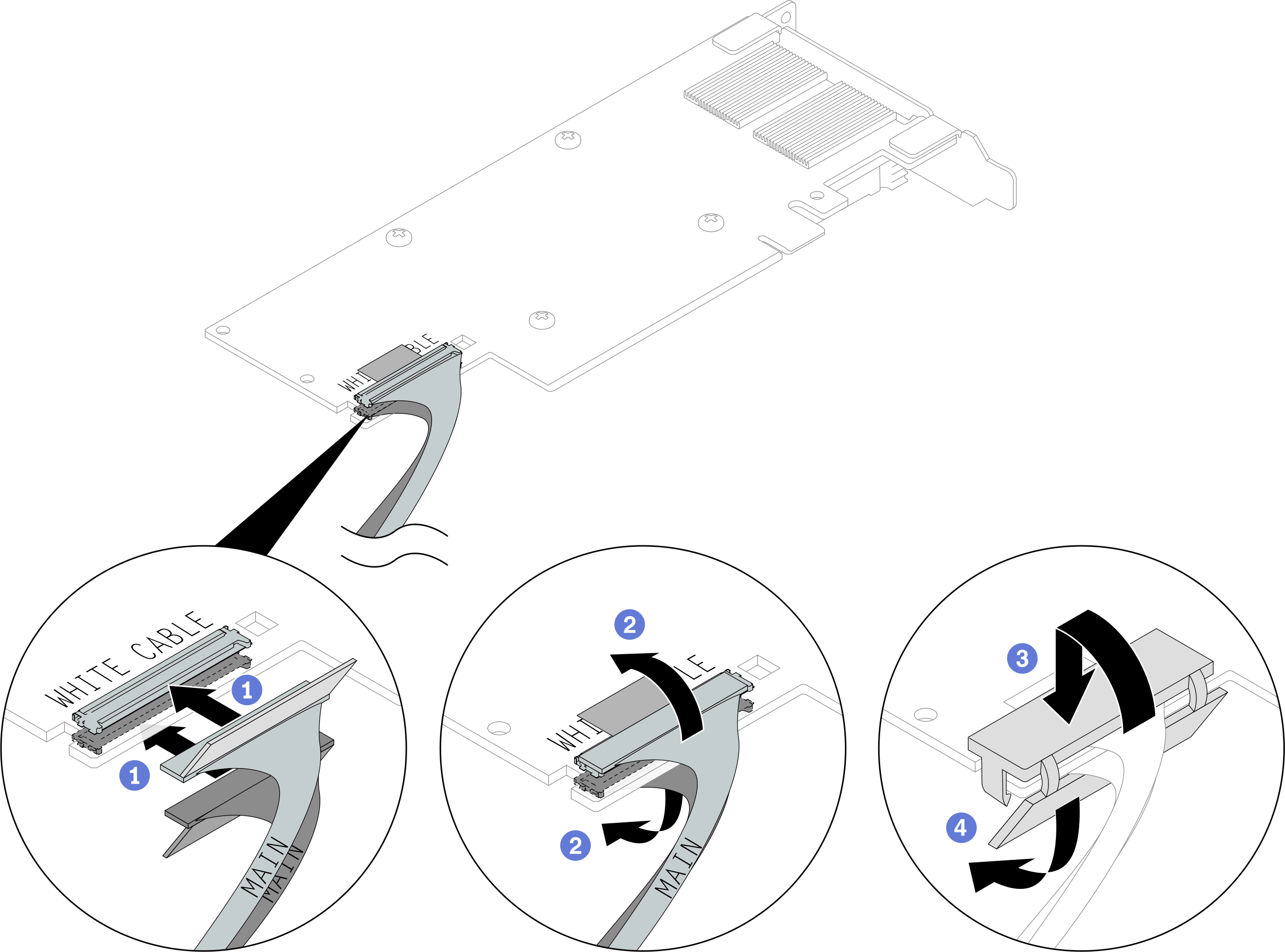

   그림 2. PCIe 어댑터 케이블 설치


3. 새 PCIe 어댑터를 라이저 케이지에 설치하십시오.
   1. 어댑터를 라이저 케이지의 PCIe 슬롯에 맞추십시오. 어댑터를 단단히 고정될 때까지 조심스럽게 슬롯으로 똑바로 눌러 넣으십시오.
   2. PH1 나사를 조여 어댑터를 고정하십시오.

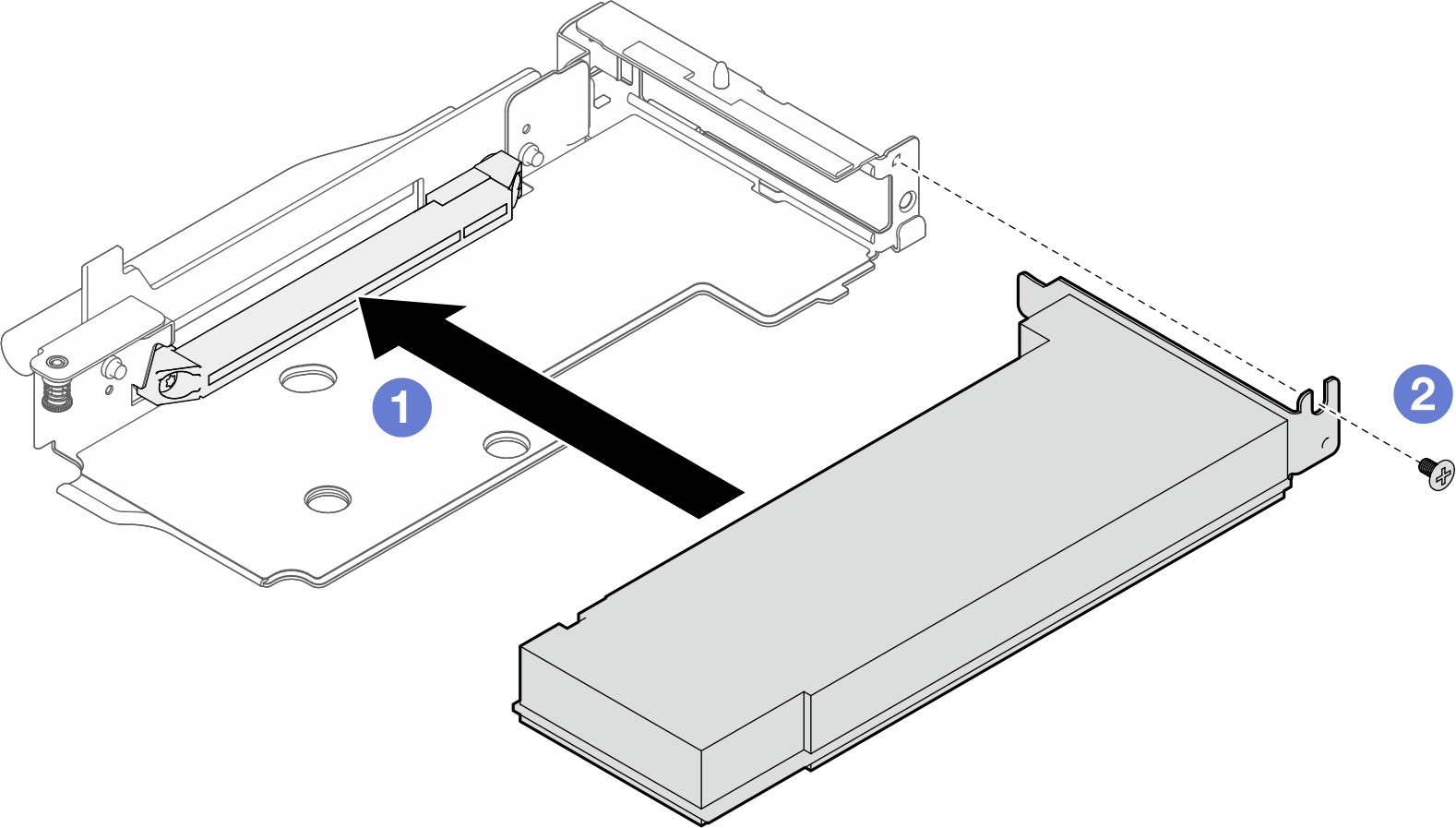

      그림 3. PCIe 어댑터 설치
