ライザー・ケージからの PCIe アダプターの取り外し

ライザー・ケージから PCIe アダプターを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   4. PCIe アダプター・ライザー・アセンブリーを取り外します。ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り外しまたは ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り外しを参照してください。
2. ライザー・ケージから PCIe アダプターを取り外します。
   1. PCIe アダプターをライザー・ケージに固定している PH1 ねじを取り外します。
   2. ライザー・ケージから PCIe アダプターを取り外します。

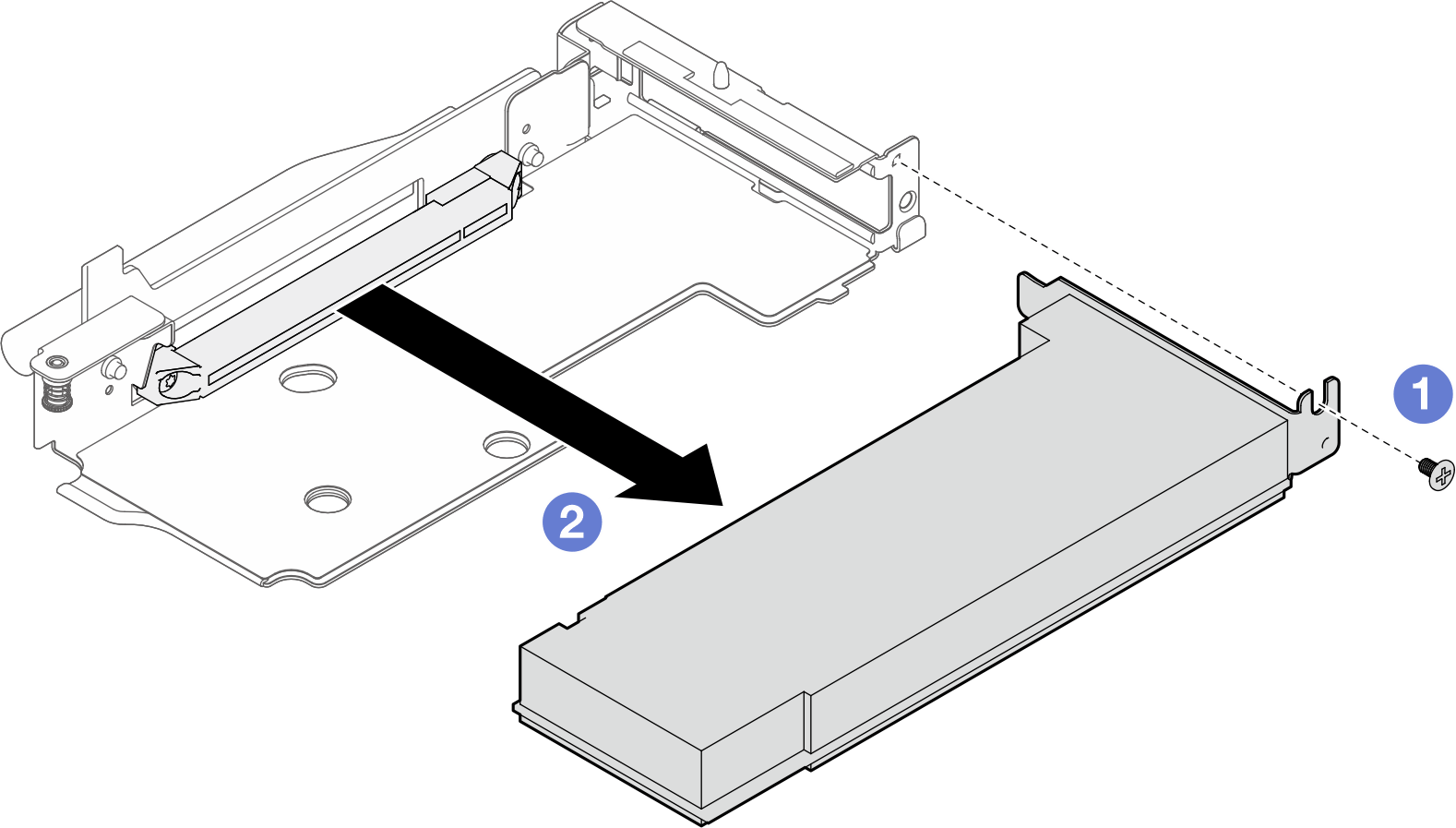

      図 1. PCIe アダプターの取り外し


3. 共有 I/O またはソケット直接構成の場合、ケーブルを切り離します。
   1. 2 つのラッチをゆっくり外側に引きます。
   2. 下部ケーブル・クリップ・カバーを開きます。
   3. ケーブル・クリップをコネクターから取り外します。
   4. 黒色のプラスチック・シートをゆっくりつかんで外側に引きます。
   5. ケーブル・コネクターをアダプターから引き出します。

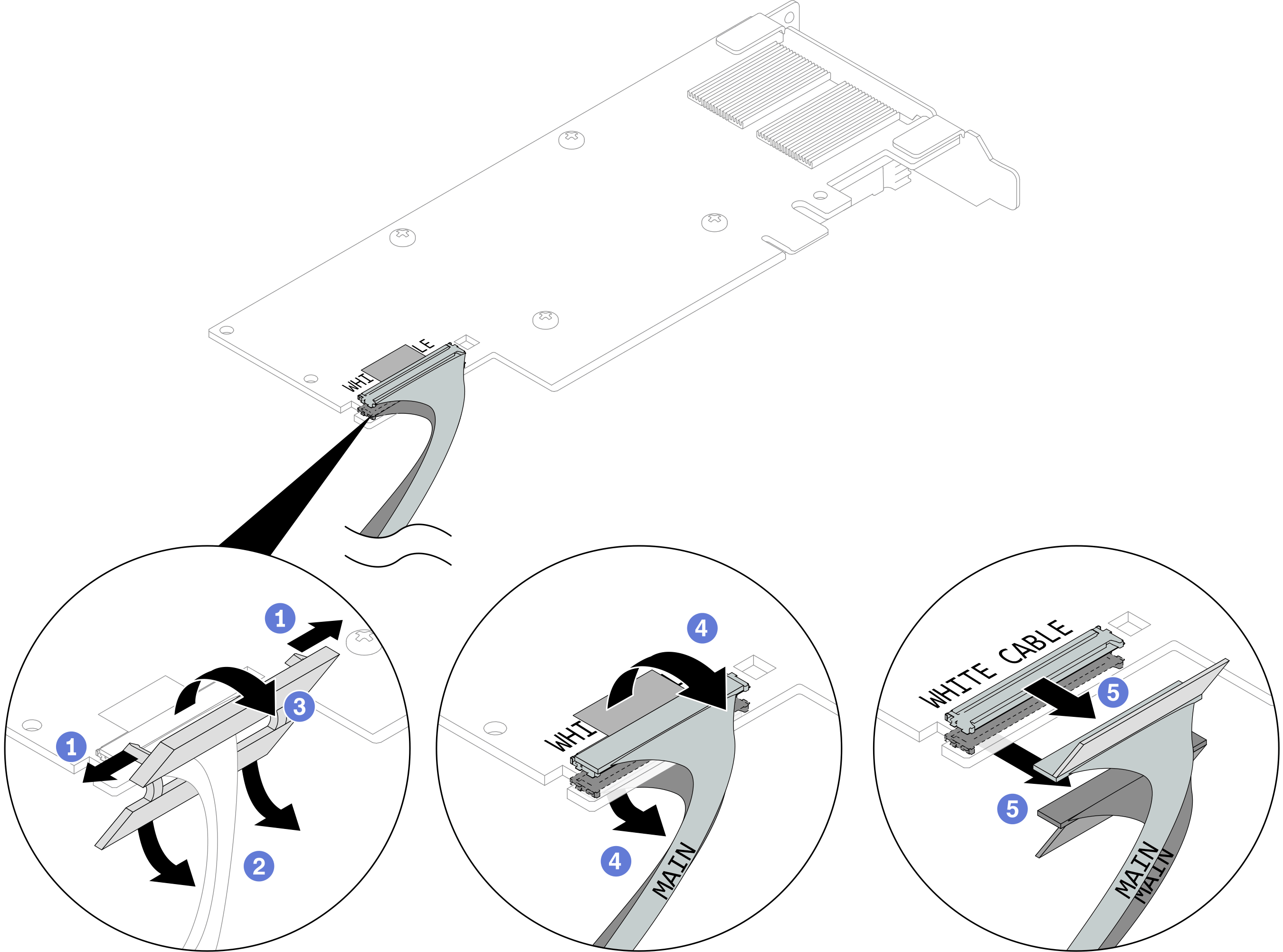

      図 2. PCIe アダプター・ケーブルの取り外し


4. 必要に応じて、PCIeライザー・ケージにフィラーを取り付け、PH1 ねじで固定します。

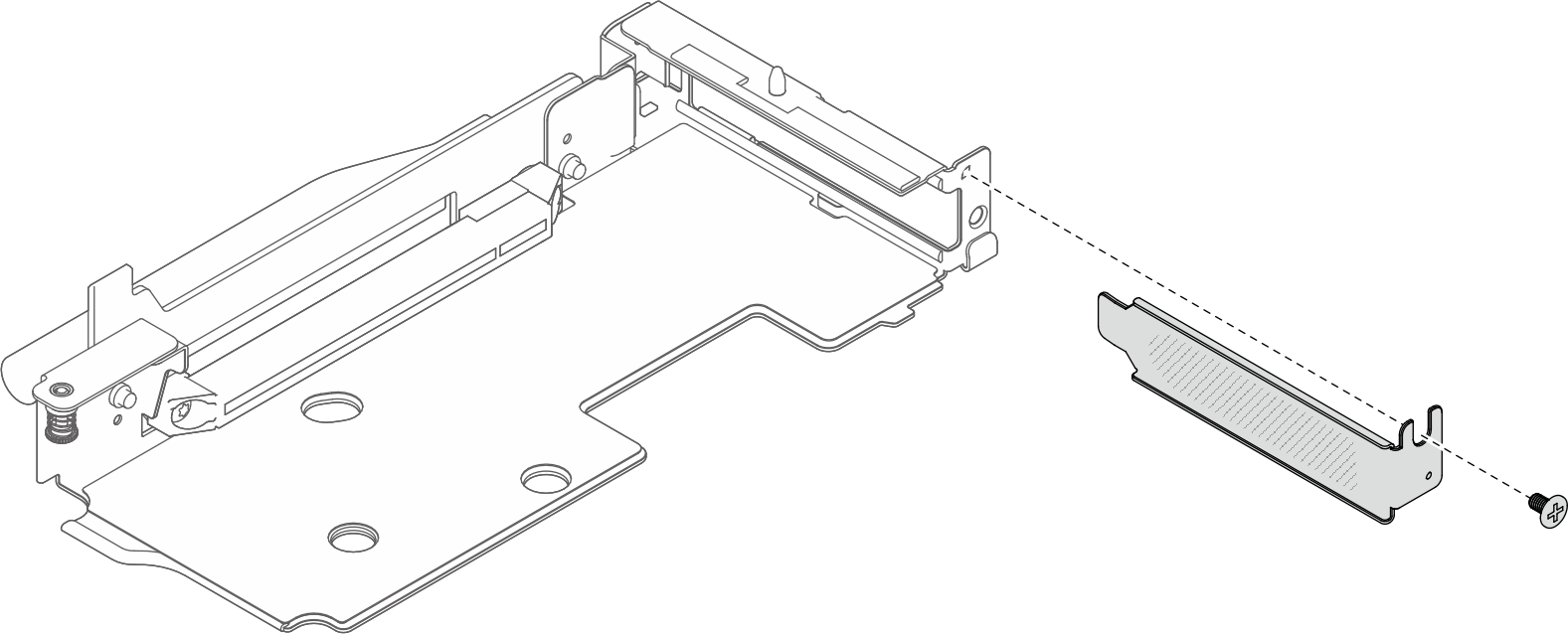

   図 3. フィラーの取り付け
