Retrait d’un adaptateur PCIe d’un boîtier de carte mezzanine

Les informations suivantes vous indiquent comment retirer un adaptateur PCIe d’un boîtier de carte mezzanine.

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
   2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
   3. Retirez les traverses. Voir Retrait des traverses.
   4. Retirez l’assemblage de cartes mezzanines d’adaptateur PCIe. Voir Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.
2. Retirez l’adaptateur PCIe du boîtier de carte mezzanine.
   1. Retirez la vis PH1 qui maintient l’adaptateur PCIe au boîtier de carte mezzanine.
   2. Retirez l’adaptateur PCIe du boîtier de carte mezzanine.

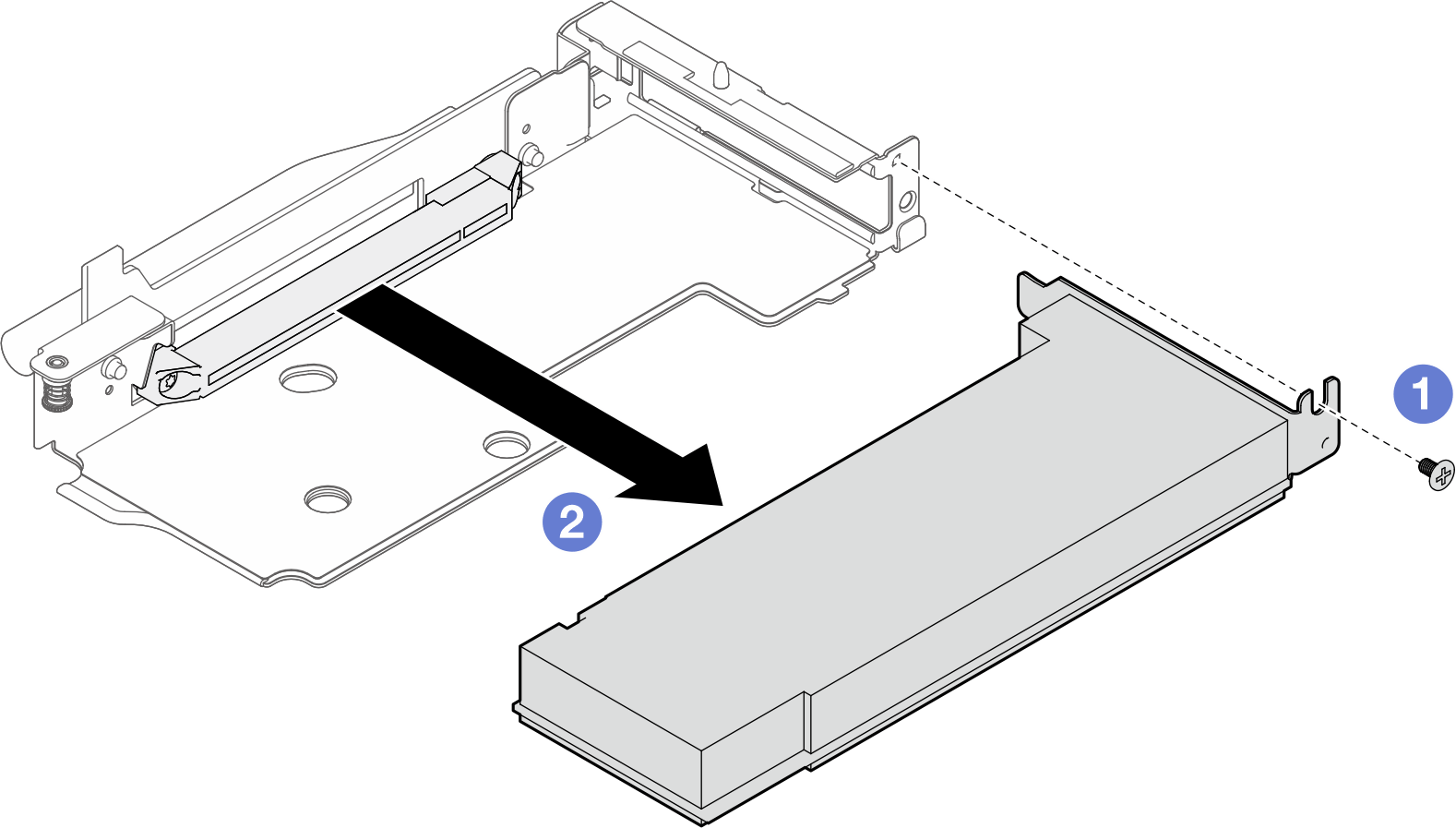

      Figure 1. Retrait d'un adaptateur PCIe


3. Pour les configurations d’E-S partagées ou Socket Direct, débranchez le câble.
   1. Tirez soigneusement les deux taquets vers l’extérieur.
   2. Ouvrez le cache du clip de fixation inférieur.
   3. Retirez le clip de fixation pour l’éloigner des connecteurs.
   4. Saisissez délicatement les feuilles en plastique noir et poussez-les vers l’extérieur.
   5. Retirez les connecteurs de câble de l’adaptateur.

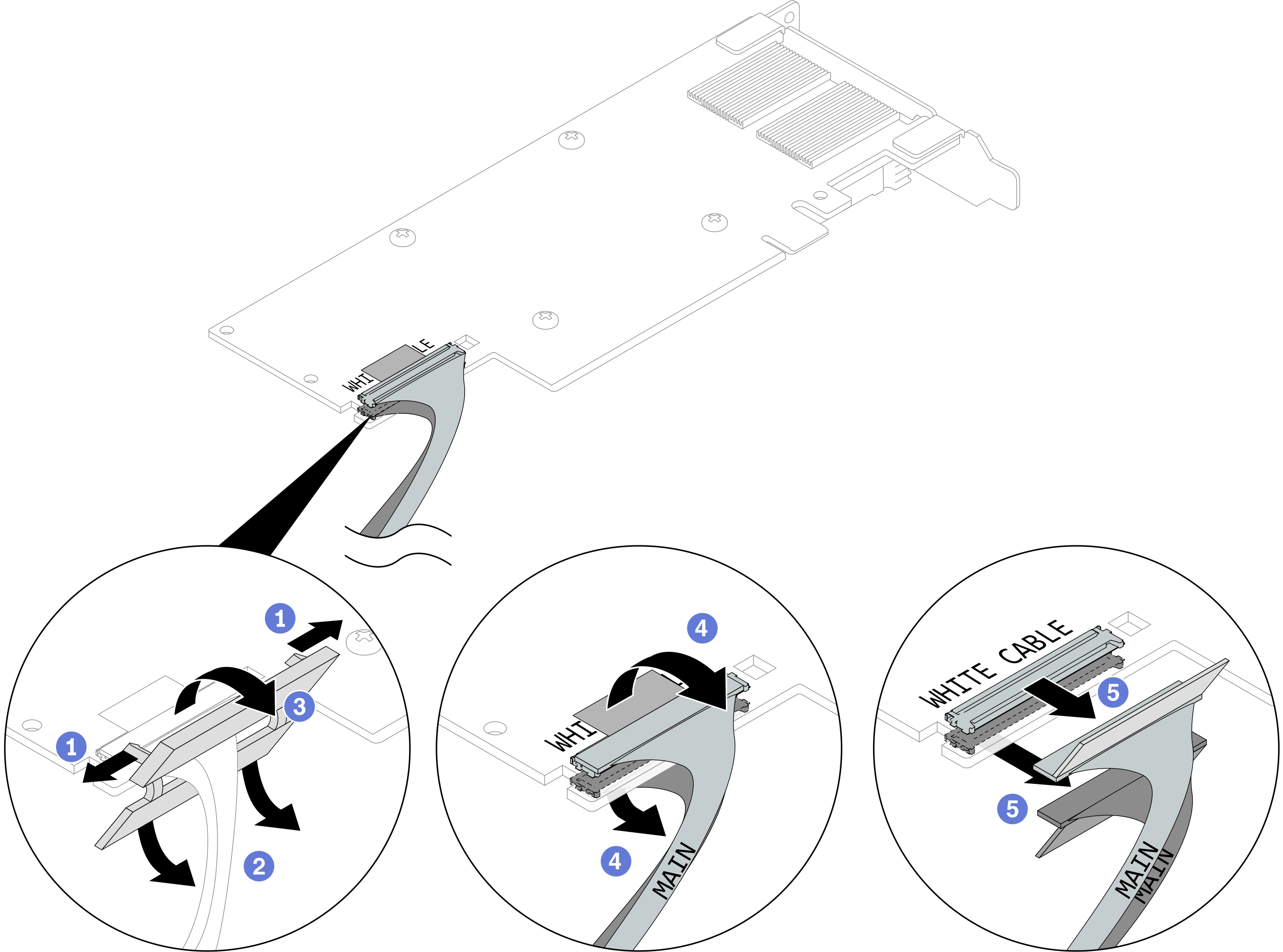

      Figure 2. Retrait d’un câble d’adaptateur PCIe


4. Si nécessaire, installez un obturateur dans le boîtier de carte mezzanine PCIe et fixez-le à l’aide d’une vis PH1.

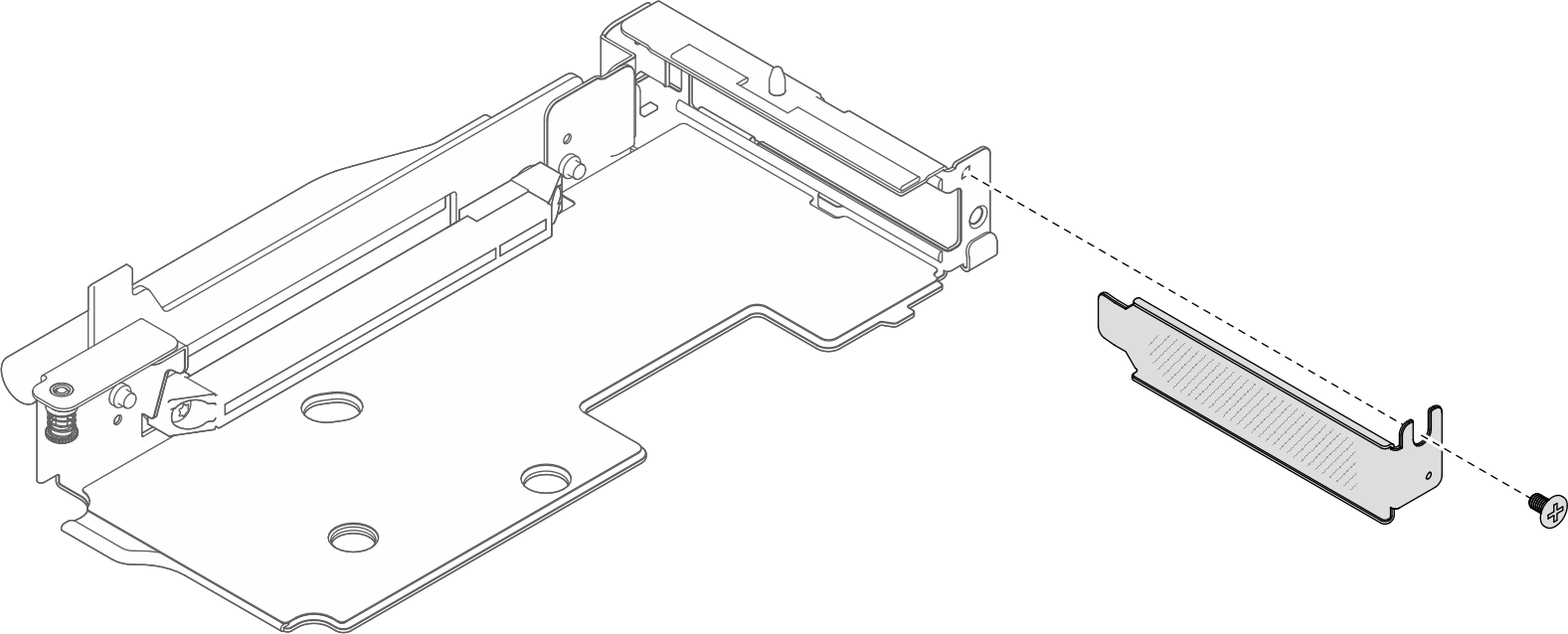

   Figure 3. Installation de l'obturateur
