卸下防误操作模块

按以下信息卸下防误操作模块。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下电源线和所有外部线缆。

  • 从机柜上拔下电源线。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
    2. 卸下托盘外盖。请参阅卸下托盘外盖。
  2. 卸下后部横梁。
    图 1. 卸下后部横梁

  3. 将正面硬盘线缆放在水循环模块顶部。

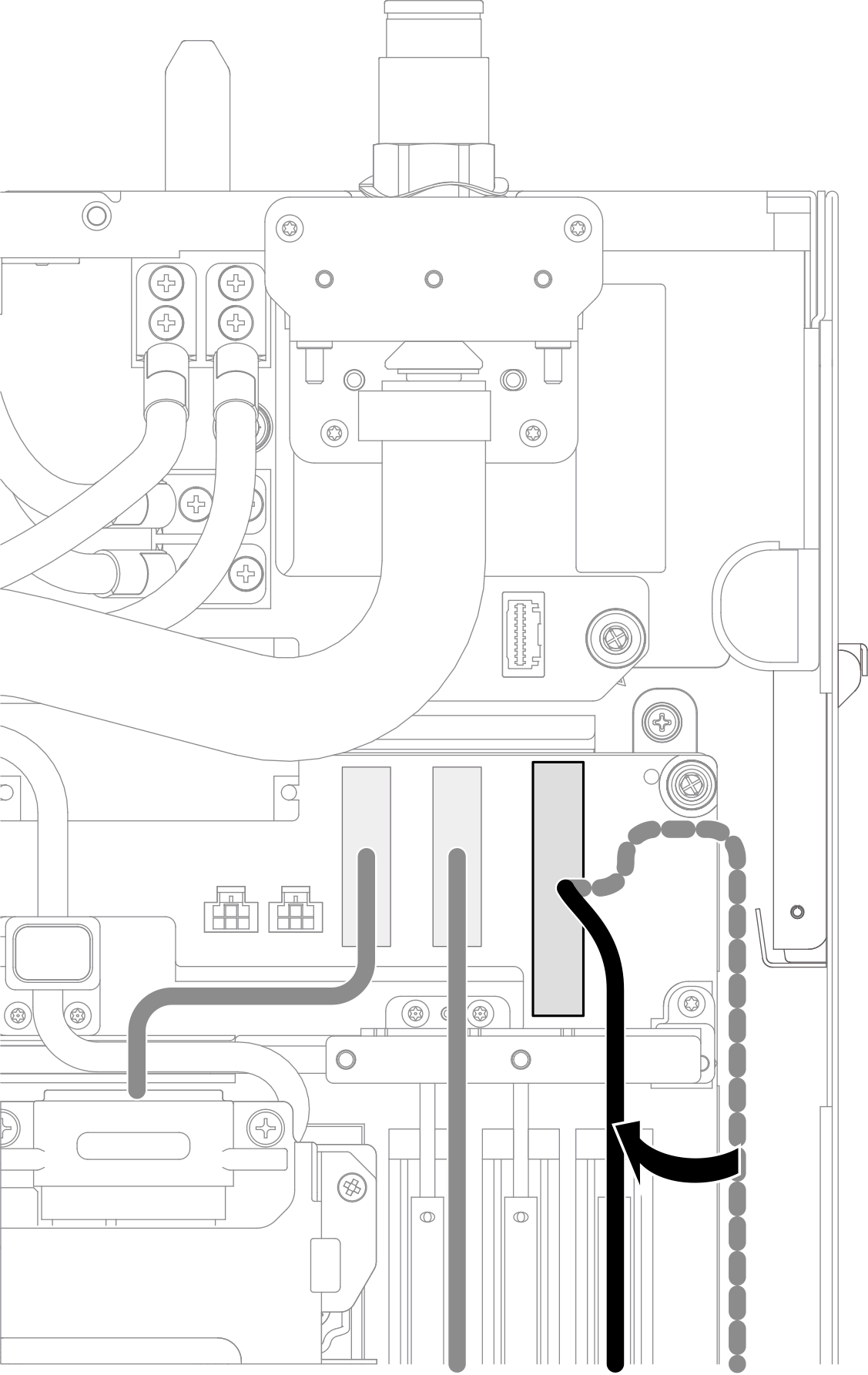

    图 2. 将线缆放置在水循环模块顶部。

  4. 从托盘中卸下防误操作模块。
    1. 从托盘外部卸下托盘上的两颗螺钉。
    2. 从托盘中卸下防误操作模块。

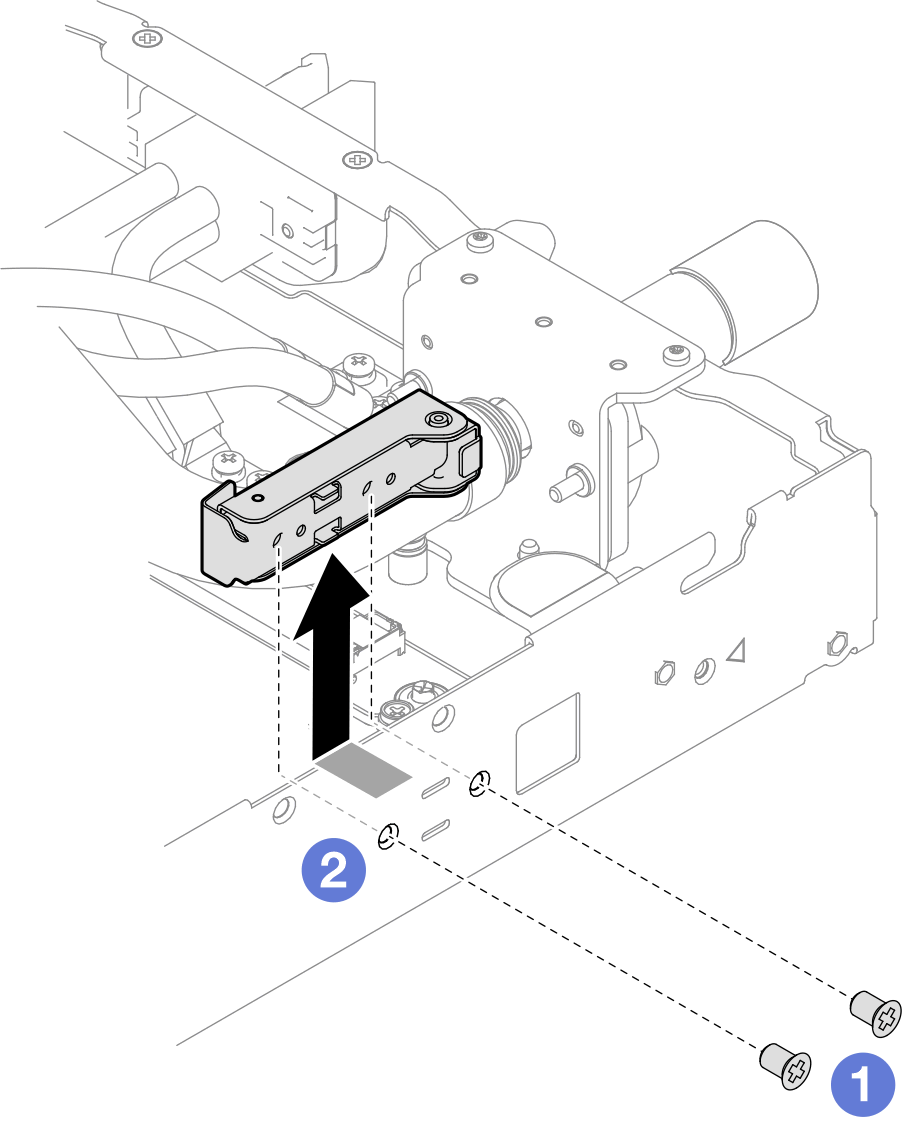

      图 3. 卸下防误操作模块

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
