安装防误操作模块

按以下信息安装防误操作模块。

关于本任务

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 将防误操作模块安装到托盘上。
    1. 将防误操作模块安装到托盘上。

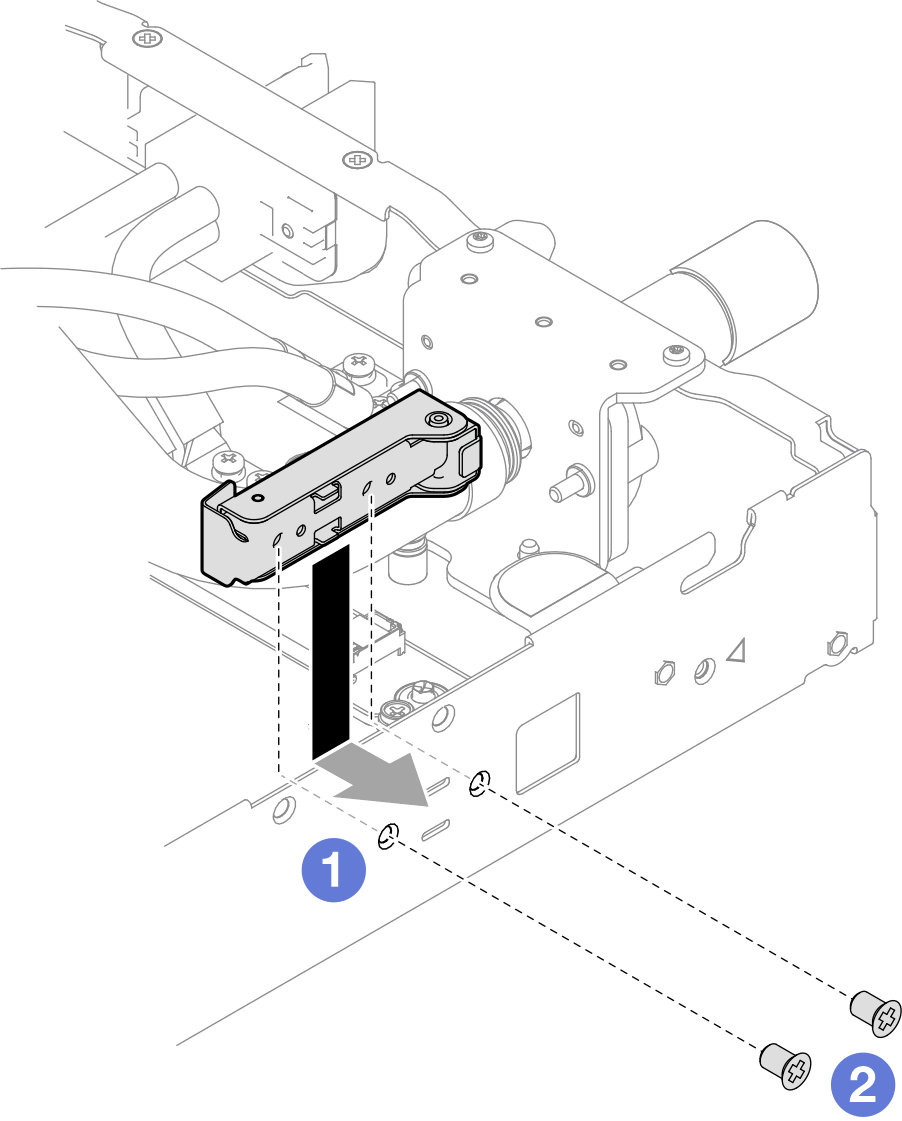

    2. 从托盘外部安装两颗螺钉，将防误操作模块固定到托盘上。
      图 1. 安装防误操作模块

  2. 将正面硬盘线缆放在水循环模块旁边。

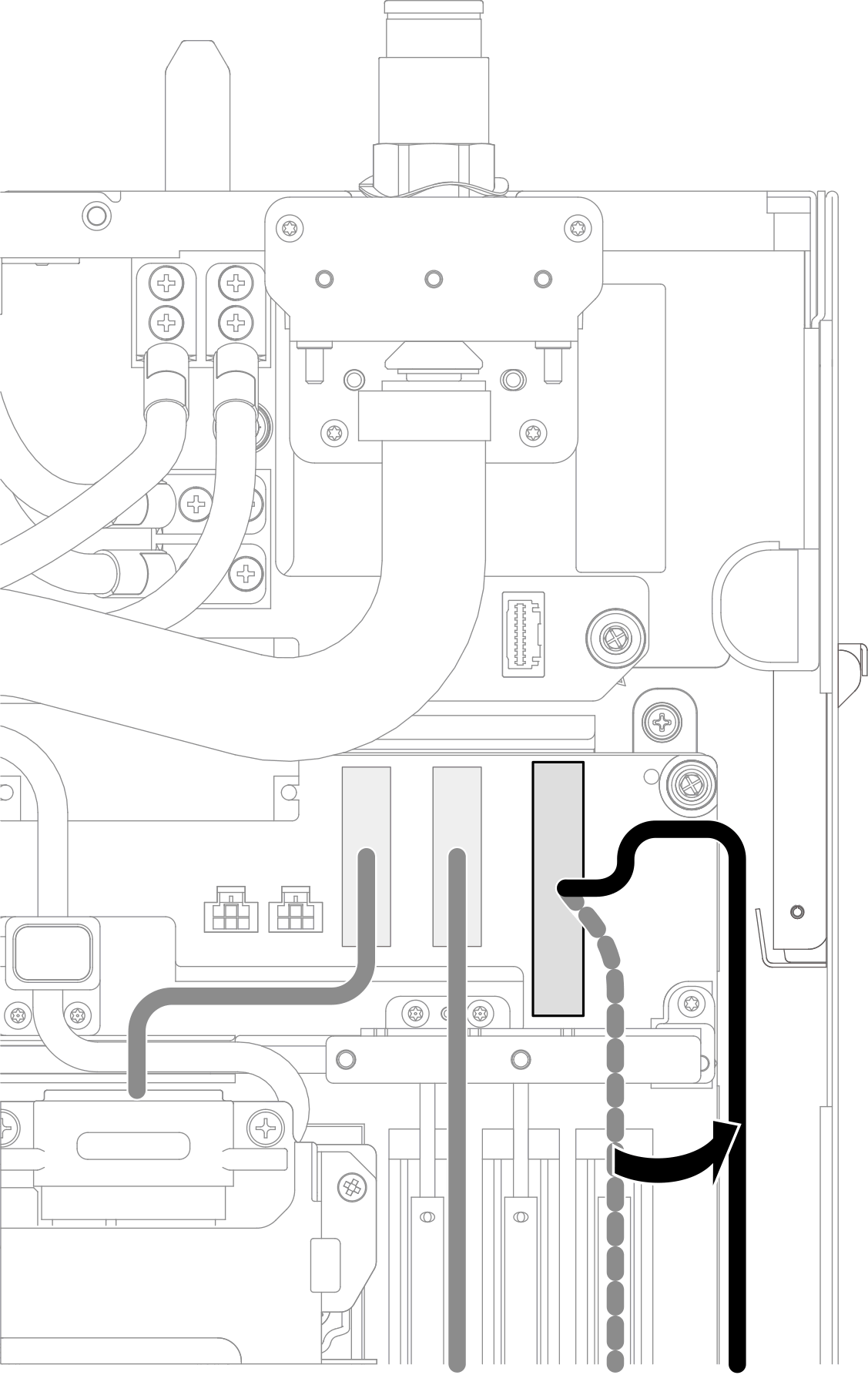

    图 2. 将正面硬盘线缆放在水循环模块旁边

  3. 将后部横梁放置在托盘上。
    图 3. 将后部横梁放置在托盘上

  4. 将后部横梁安装到托盘上。
    1. 安装十（10）颗 PH1 螺钉以固定后部横梁。
      图 4. 将螺钉（10 颗）安装到后部横梁上

    2. 拧紧六（6）颗 PH1 螺钉以安装横梁。
      图 5. 将螺钉（6 颗）安装到后部横梁上

完成之后

  1. 安装托盘外盖。请参阅安装托盘外盖。

  2. 将托盘装入机柜。请参阅在机柜中安装托盘。

  3. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  4. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
