フールプルーフ・モジュールの取り付け

フールプルーフ・モジュールを取り付けるには、以下の情報を参照してください。

手順

1. フールプルーフ・モジュールをトレイに取り付けます。
   1. フールプルーフ・モジュールをトレイに取り付けます。
   2. トレイの外側から、2 本のねじを取り付け、フールプルーフ・モジュールをトレイに固定します。

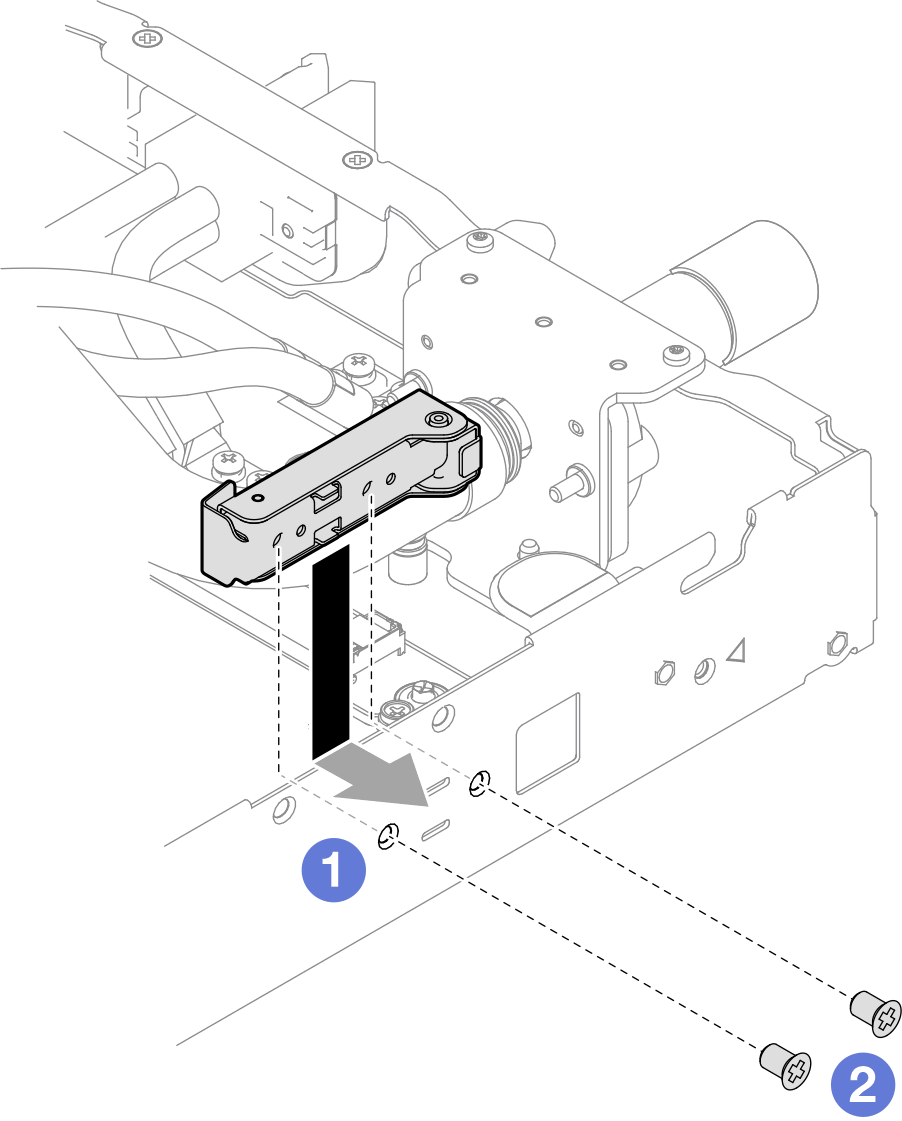

      図 1. フールプルーフ・モジュールの取り付け


2. 前面ドライブ・ケーブルをウォーター・ループの横に配置します。

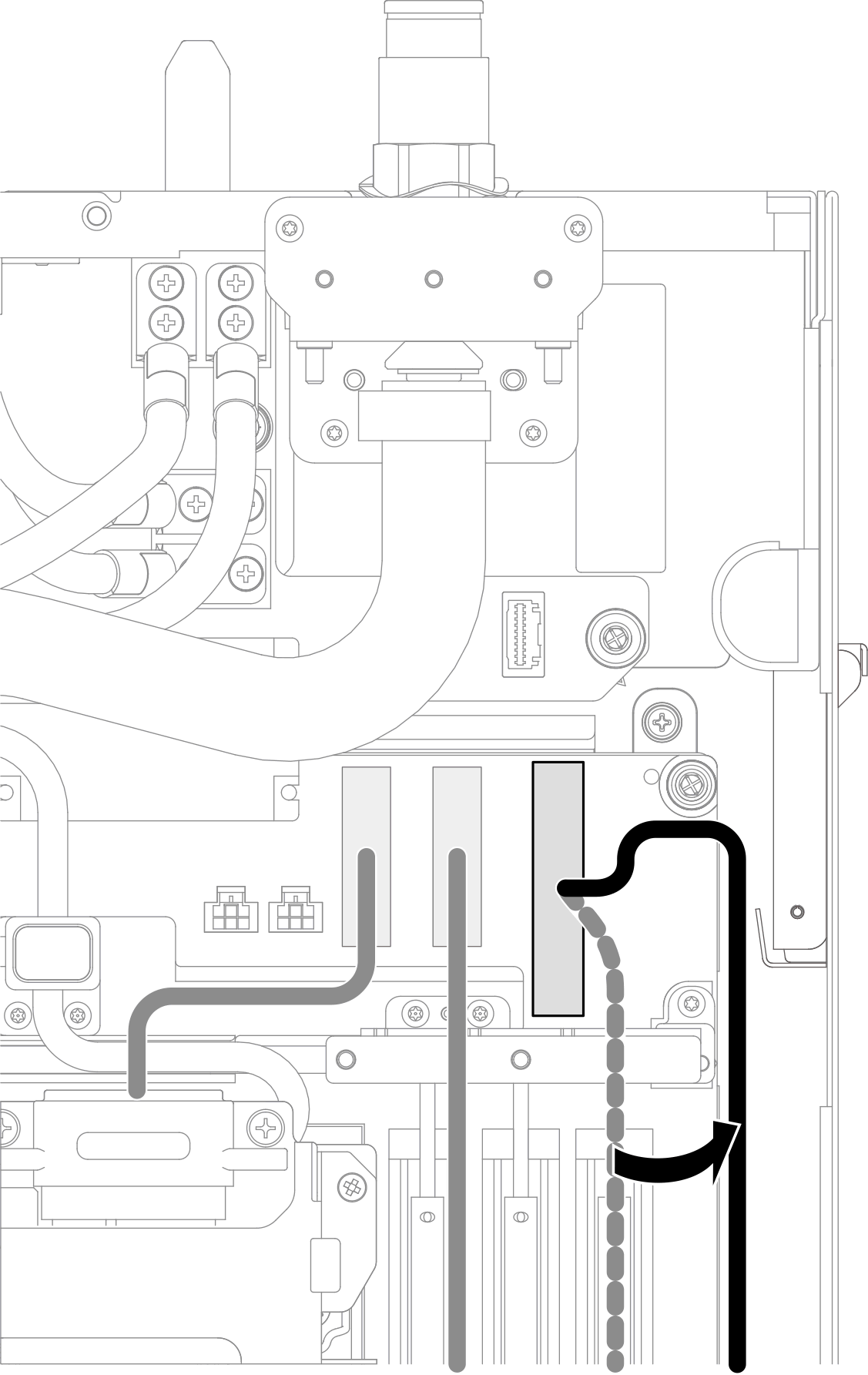

   図 2. 前面ドライブ・ケーブルをウォーター・ループの横に配置する


3. 背面クロス・ブレースをトレイに置きます。
   図 3. トレイに背面クロス・ブレースを配置する


4. 背面のクロス・ブレースをトレイに取り付けます。
   1. 10 本の PH1 ねじを取り付け、背面クロス・ブレースを固定します。
      図 4. 背面クロス・ブレースへのねじの取り付け (10x)


   2. 6 本の PH1 ねじを締め付け、クロス・ブレースを取り付けます。
      図 5. 背面クロス・ブレースへのねじの取り付け (6x)
