Benutzerfreundliches Modul installieren

Verwenden Sie diese Informationen, um das benutzerfreundliche Modul zu installieren.

Zu dieser Aufgabe

Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Installieren Sie das benutzerfreundliche Modul im Einbaurahmen.
    1. Installieren Sie das benutzerfreundliche Modul im Einbaurahmen.
    2. Befestigen Sie das Modul von außen mit zwei Schrauben am Einbaurahmen, um es zu sichern.

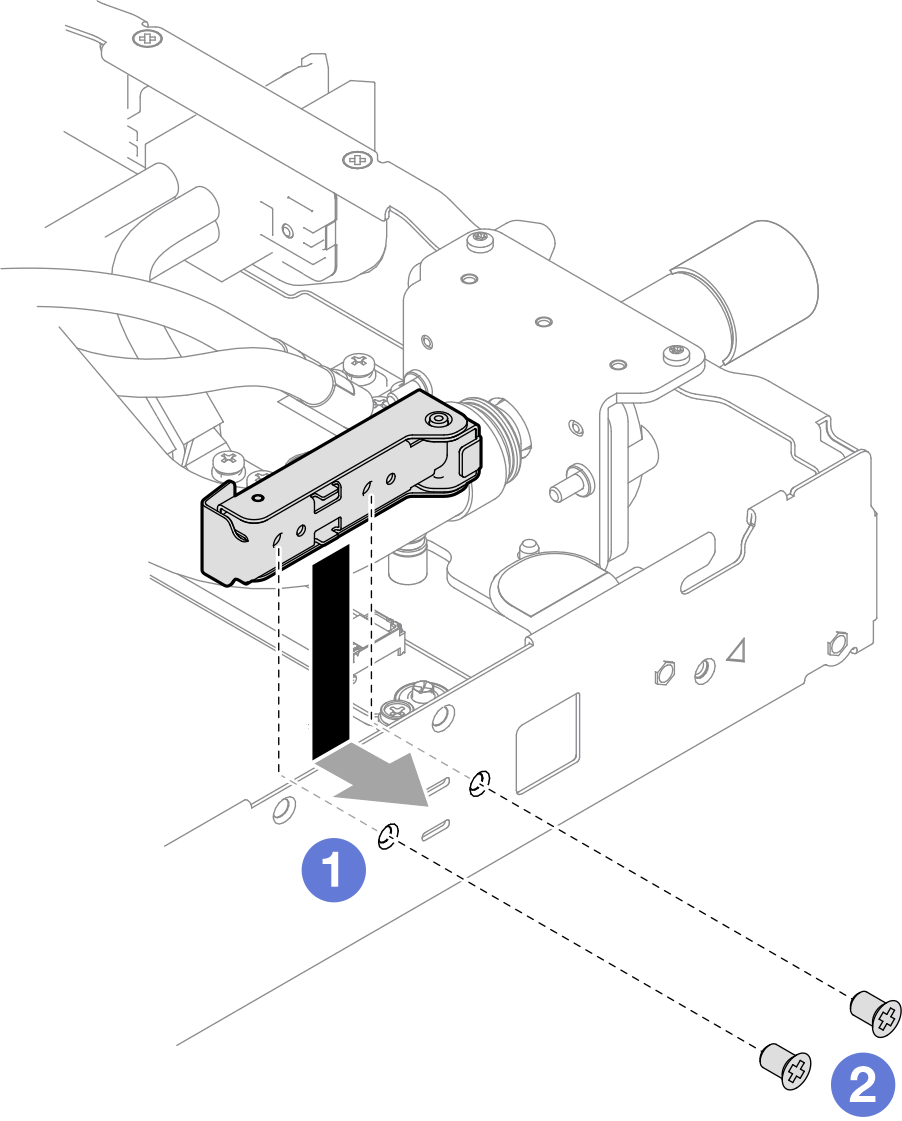

      Abbildung 1. Installieren des benutzerfreundlichen Moduls

  2. Platzieren Sie das vordere Laufwerkkabel neben dem Wasserkreislauf.

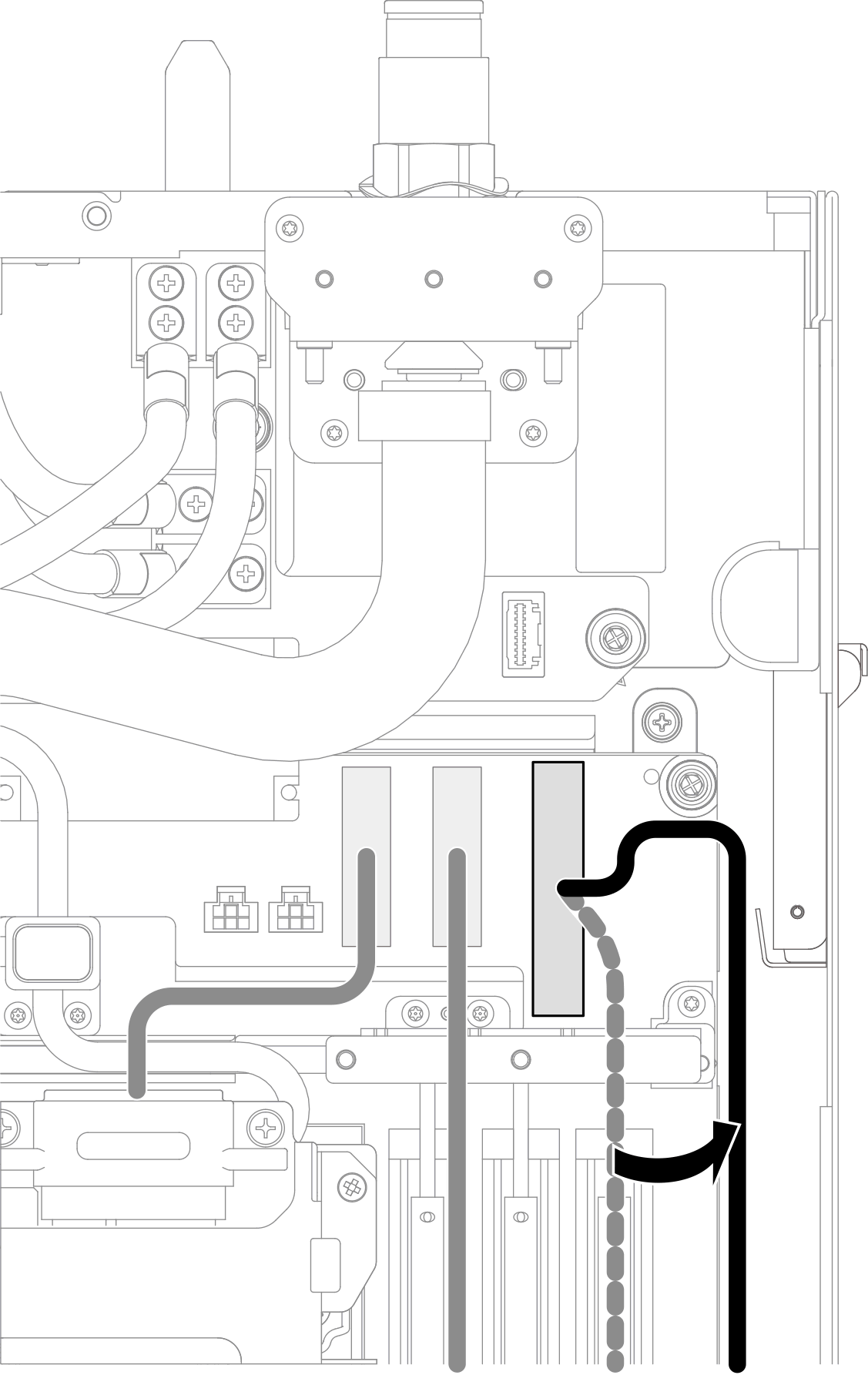

    Abbildung 2. Platzieren des vorderen Laufwerkkabels neben dem Wasserkreislauf

  3. Positionieren Sie die hintere Querstrebe im Einbaurahmen.
    Abbildung 3. Positionieren der hinteren Querstrebe im Einbaurahmen

  4. Installieren Sie die hintere Querstrebe im Einbaurahmen.
    1. Installieren Sie zehn (10x) PH1-Schrauben, um die hintere Querstrebe zu befestigen.
      Abbildung 4. Anbringen der Schrauben an der hinteren Querstrebe (10x)

    2. Ziehen Sie sechs (6x) PH1-Schrauben an, um die Querstreben zu installieren.
      Abbildung 5. Anbringen der Schrauben an der hinteren Querstrebe (6x)

Nach dieser Aufgabe

  1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  3. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  4. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
