Instalación del módulo infalible

Utilice esta información para instalar el módulo infalible.

Procedimiento

1. Instale el módulo infalible en la bandeja.
   1. Instale el módulo infalible en la bandeja.
   2. Desde el exterior de la bandeja, instale dos tornillos para fijar el módulo infalible a la bandeja.

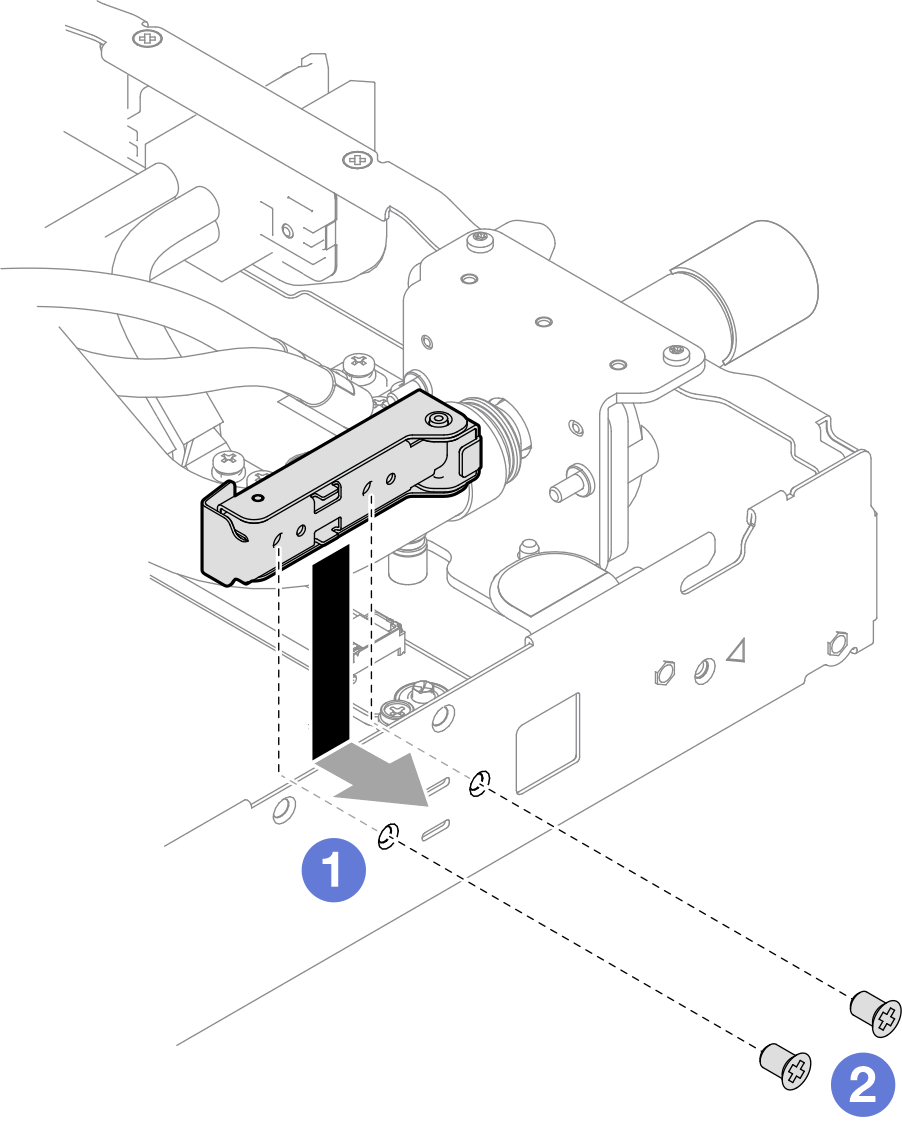

      Figura 1. Instalación del módulo infalible


2. Coloque el cable de la unidad frontal junto al bucle de agua.

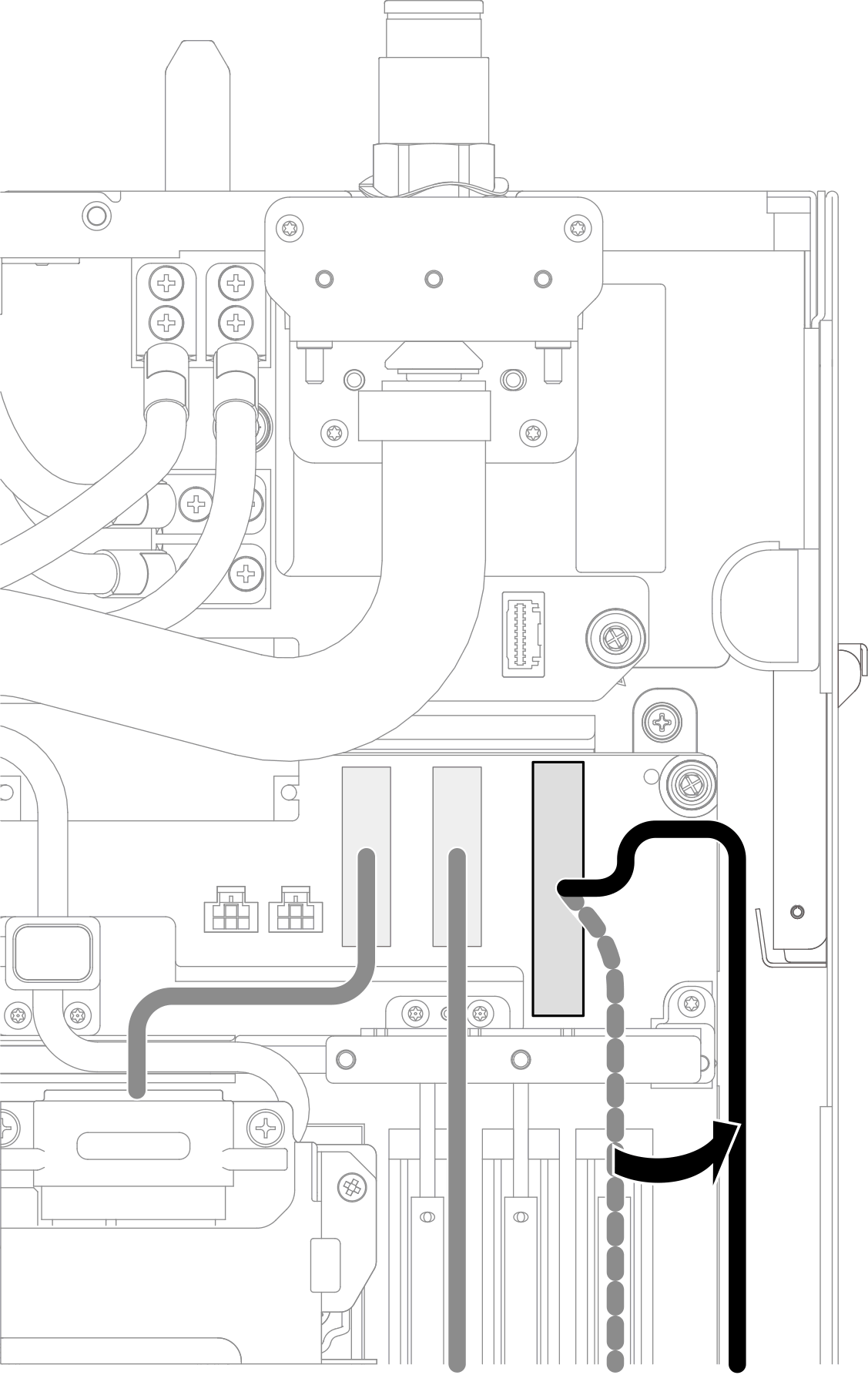

   Figura 2. Colocación del cable de la unidad frontal junto al bucle de agua


3. Coloque la llave cruzada posterior en la bandeja.
   Figura 3. Colocación de la llave cruzada posterior en la bandeja


4. Instale las llaves cruzadas posteriores en la bandeja.
   1. Instale diez (10) tornillos PH1 para fijar la llave cruzada posterior.
      Figura 4. Instalación de los tornillos en la llave cruzada posterior (10)


   2. Apriete seis (6) tornillos PH1 para instalar las llaves cruzadas.
      Figura 5. Instalación de los tornillos en la llave cruzada posterior (6)
