Extracción del módulo infalible

Utilice esta información para quitar el módulo infalible.

Acerca de esta tarea

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
  2. Quite la llave cruzada posterior.
    Figura 1. Extracción de la llave cruzada posterior

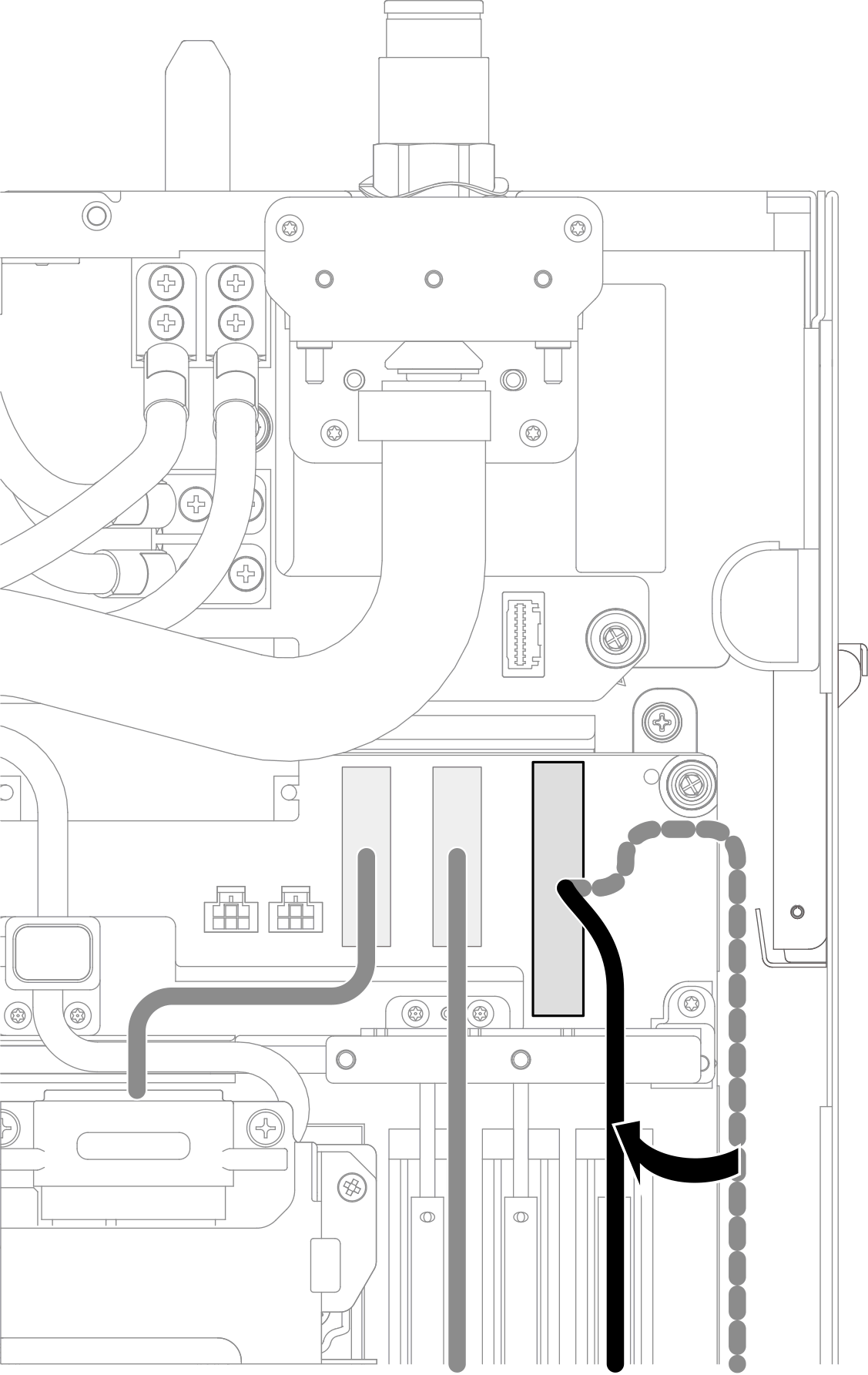

  3. Coloque el cable de la unidad frontal encima del bucle de agua.
    Figura 2. Colocar el cable encima del bucle de agua.

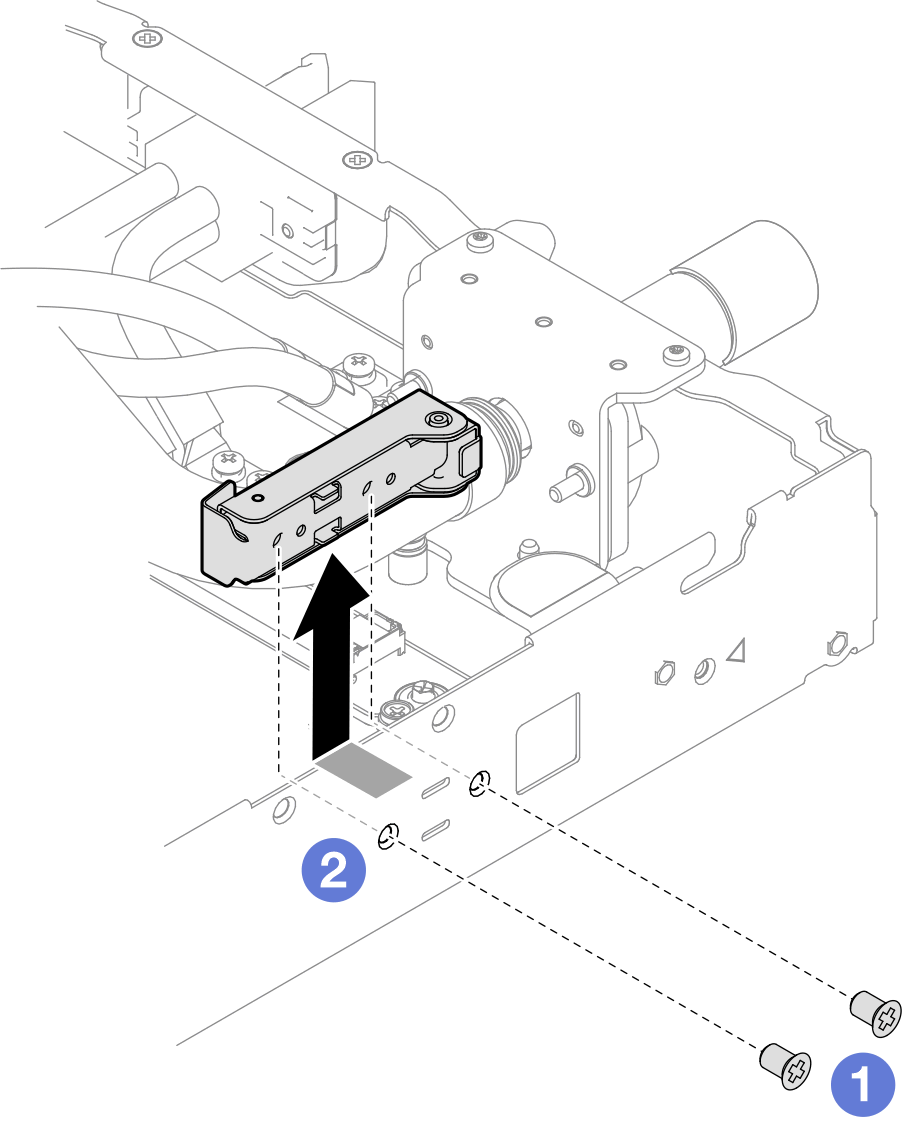

  4. Quite el módulo infalible de la bandeja.
    1. Desde el exterior de la bandeja, quite los dos tornillos de la bandeja.
    2. Quite el módulo infalible de la bandeja.
      Figura 3. Extracción del módulo infalible

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
