フールプルーフ・モジュールの取り外し

フールプルーフ・モジュールを取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
2. 背面クロス・ブレースを取り外します。
   図 1. 背面クロス・ブレースの取り外し


3. ウォーター・ループの上に前面ドライブ・ケーブルを配置します。

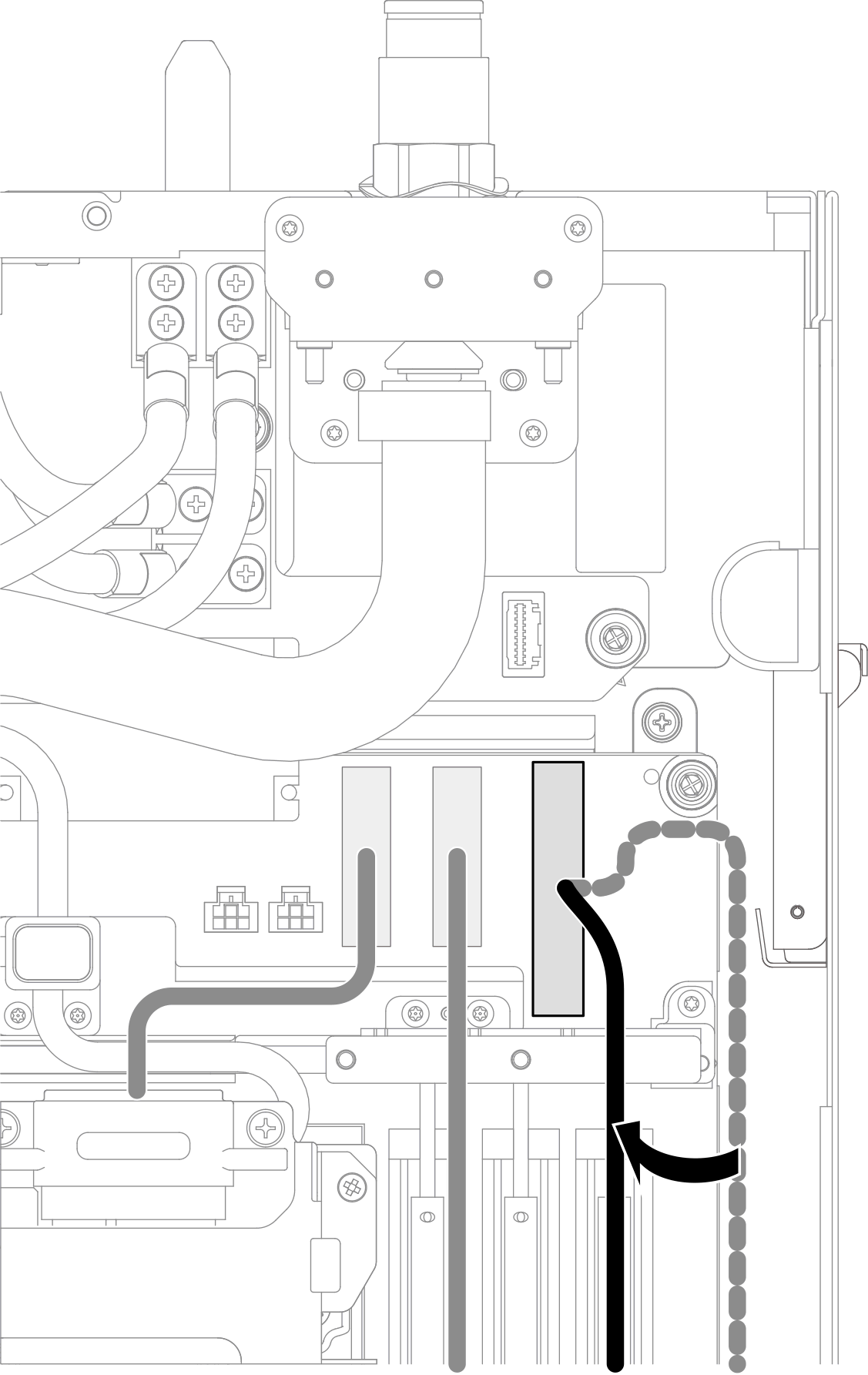

   図 2. ウォーター・ループ上へのケーブルの配置。


4. フールプルーフ・モジュールをトレイから取り外します。
   1. トレイの外側から、トレイの 2 本のねじを取り外します。
   2. フールプルーフ・モジュールをトレイから取り外します。

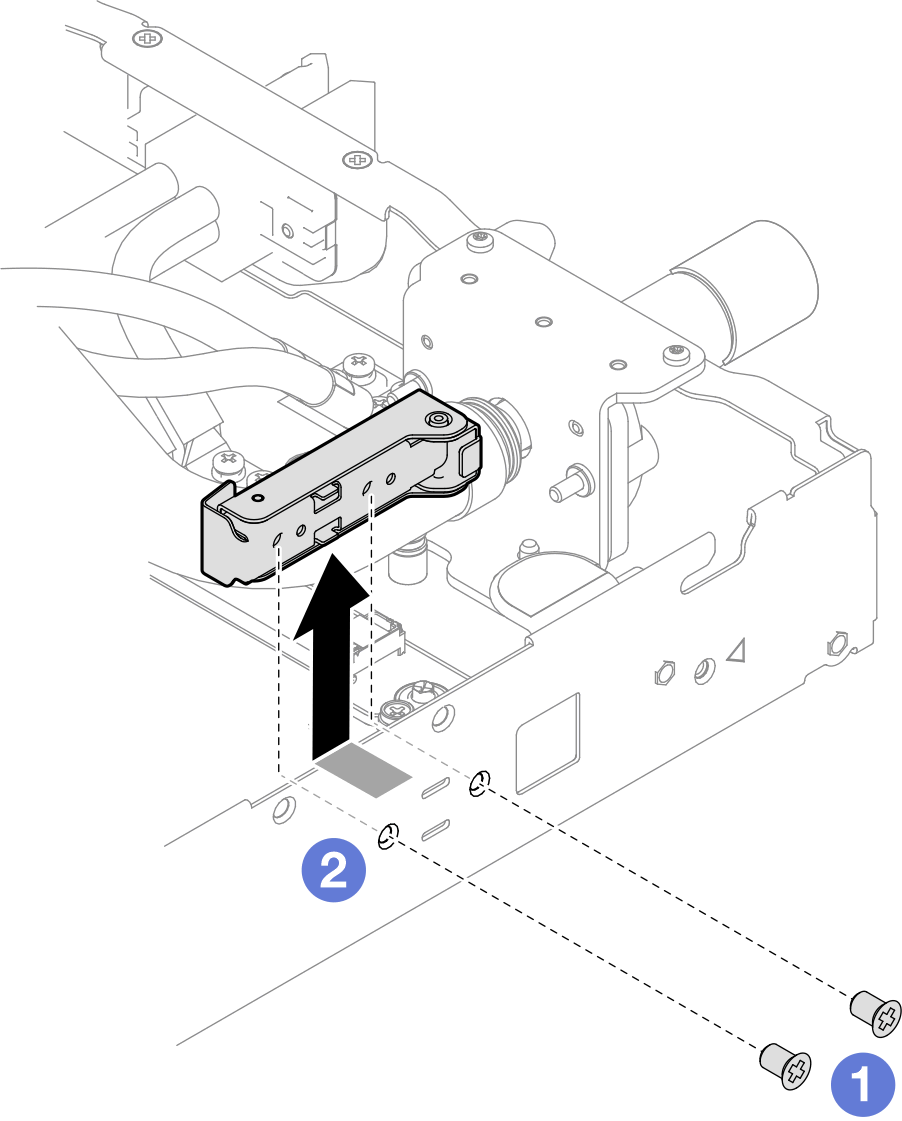

      図 3. フールプルーフ・モジュールの取り外し
