Benutzerfreundliches Modul entfernen

Verwenden Sie diese Informationen, um das benutzerfreundliche Modul zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die Netzkabel vom Gehäuse ab.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
  2. Entfernen Sie die hintere Querstrebe.
    Abbildung 1. Entfernen der hinteren Querstrebe

  3. Platzieren Sie das vordere Laufwerkkabel auf den Wasserkreislauf.

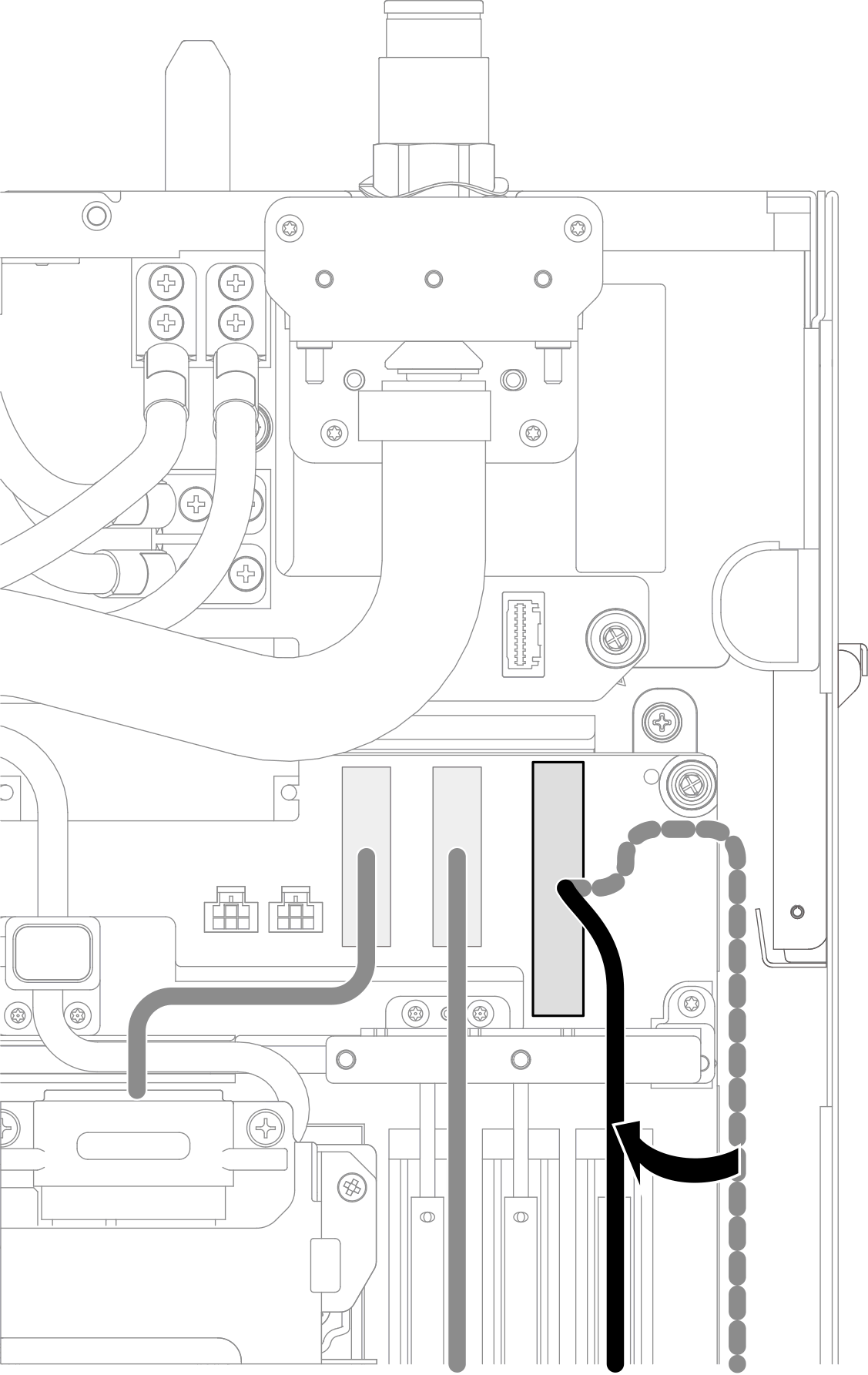

    Abbildung 2. Platzieren des Kabels auf den Wasserkreislauf

  4. Entfernen Sie das benutzerfreundliche Modul aus dem Einbaurahmen.
    1. Entfernen Sie die beiden Schrauben des Einbaurahmens von der Außenseite.
    2. Entfernen Sie das benutzerfreundliche Modul aus dem Einbaurahmen.

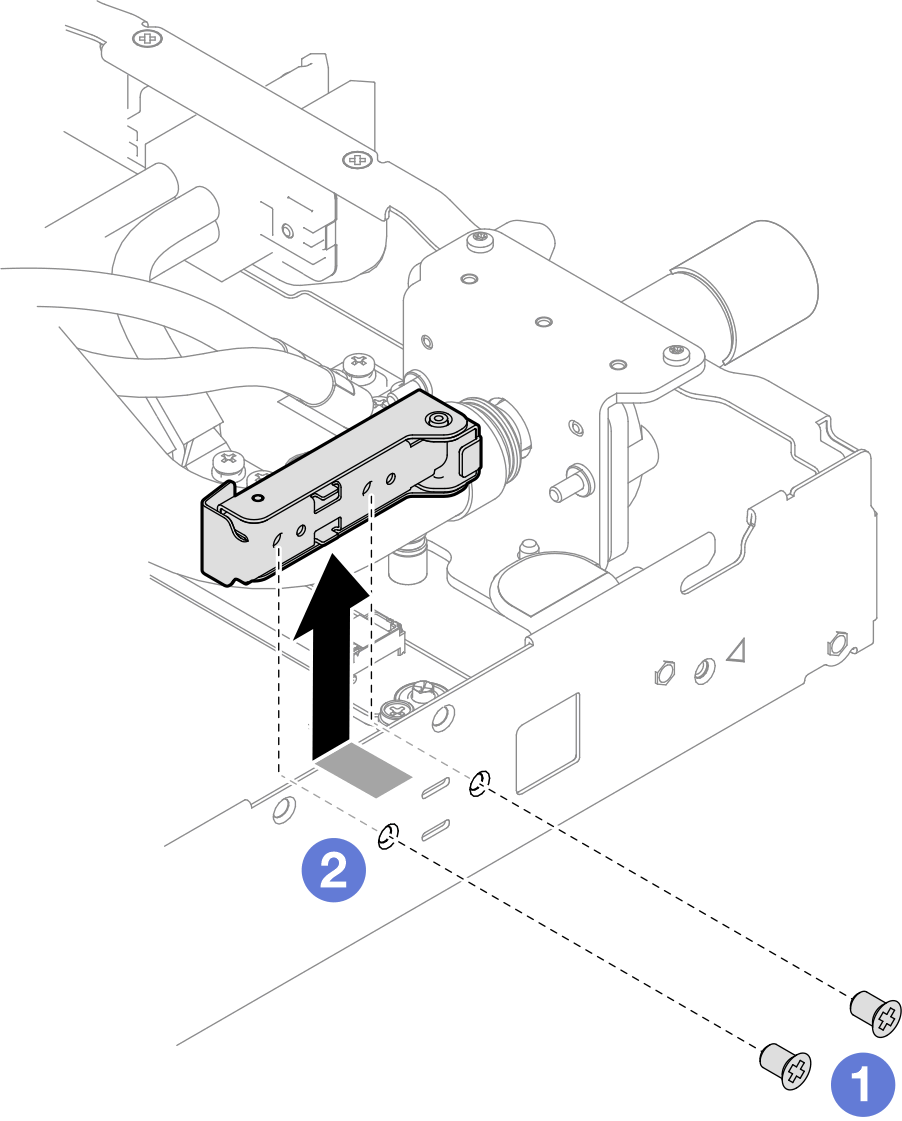

      Abbildung 3. Entfernen des benutzerfreundlichen Moduls

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
