Retrait du module infaillible

Les informations suivantes vous indiquent comment retirer le module infaillible.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez les cordons d’alimentation et tous les câbles externes du boîtier.

  • Débranchez les cordons d’alimentation du boîtier.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
  2. Retirez la traverse arrière.
    Figure 1. Retrait de la traverse arrière

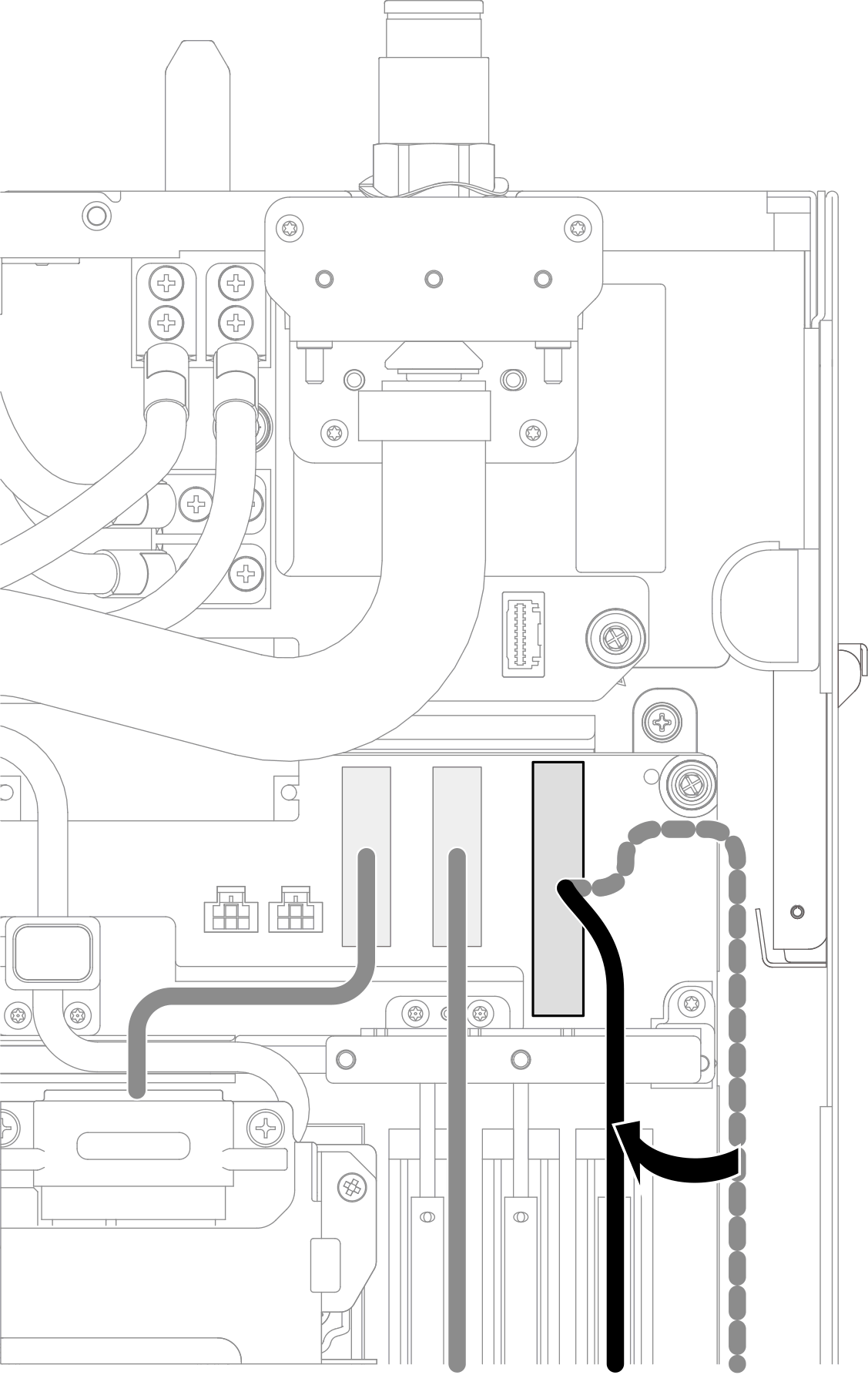

  3. Placez le câble d’unité avant sur le dessus de la boucle d’eau.
    Figure 2. Placez le câble sur le dessus de la boucle d’eau.

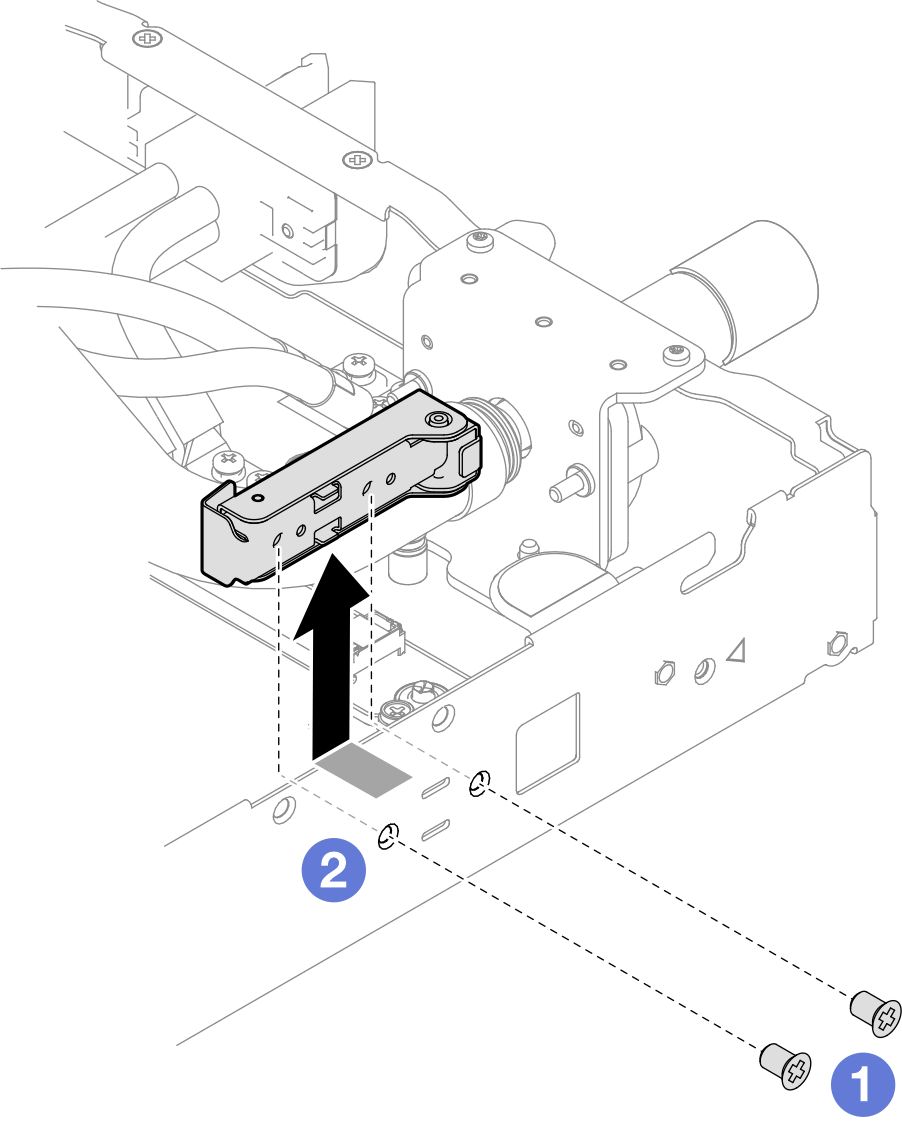

  4. Retirez le module infaillible du plateau.
    1. Depuis l’extérieur du plateau, retirez les deux vis du plateau.
    2. Retirez le module infaillible du plateau.
      Figure 3. Retrait du module infaillible

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
