Installation du module infaillible

Les informations ci-après vous permettent d’installer le module infaillible.

À propos de cette tâche

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Installez le module infaillible dans le plateau.
    1. Installez le module infaillible dans le plateau.
    2. Depuis l’extérieur du plateau, installez deux vis pour fixer le module infaillible au plateau.

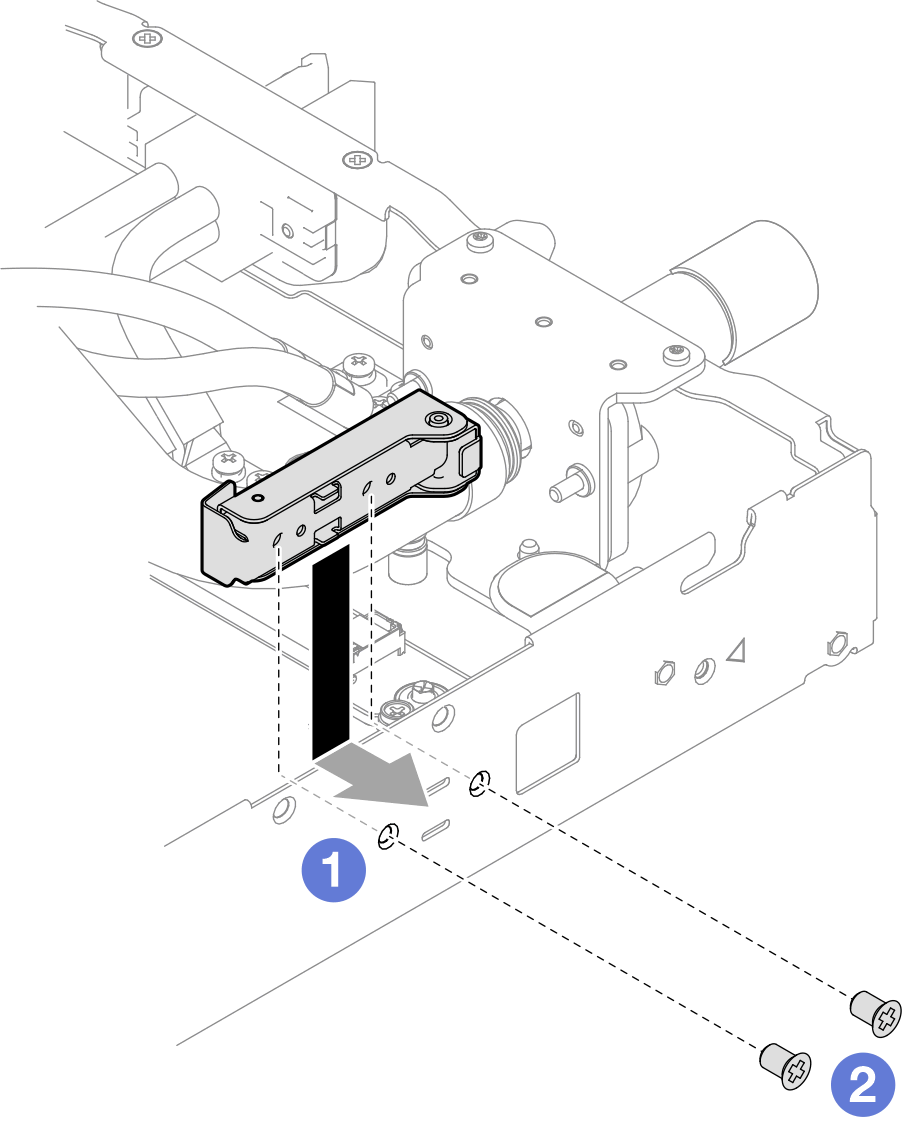

      Figure 1. Installation du module infaillible

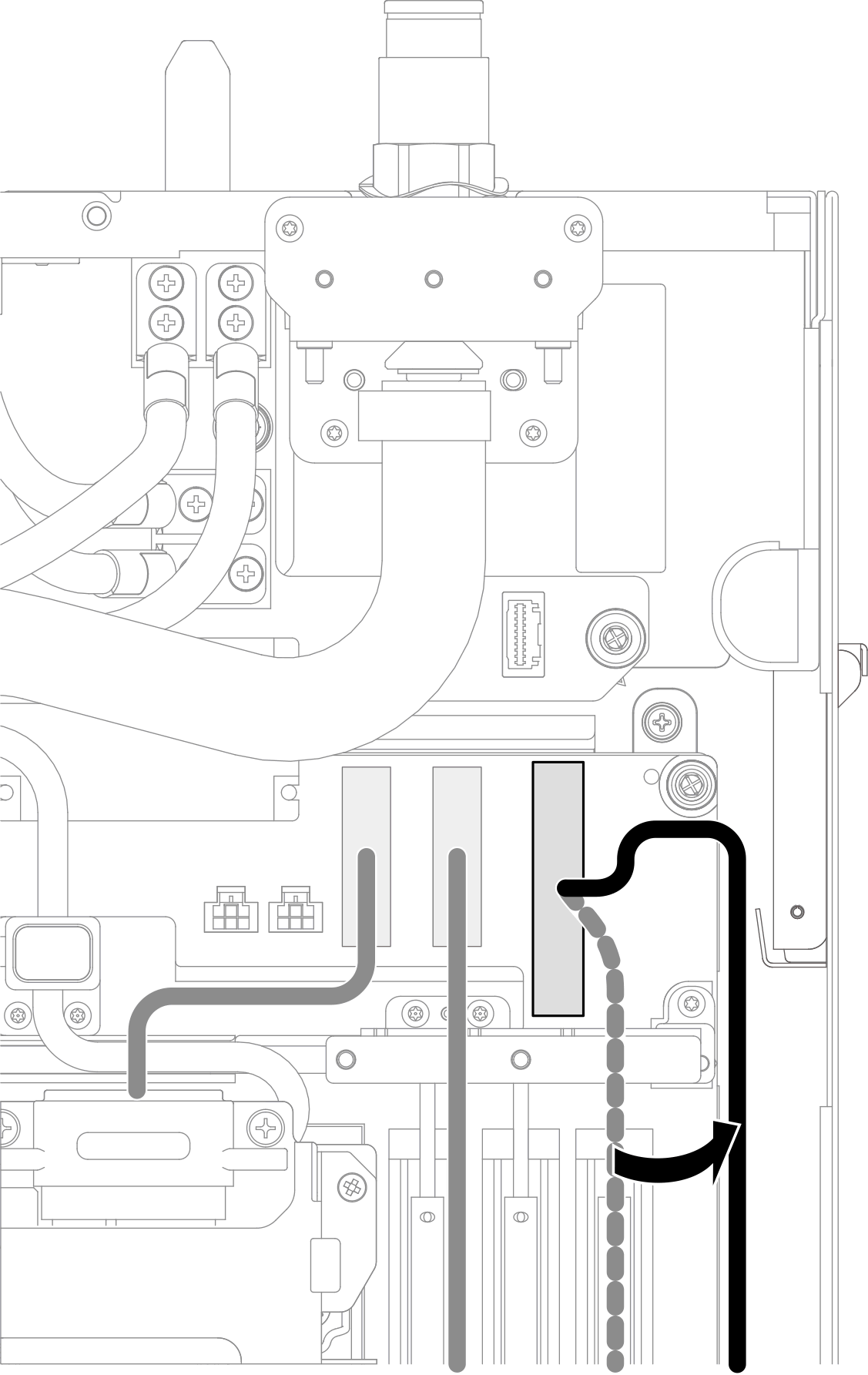

  2. Placez le câble d’unité avant à côté de la boucle d’eau.
    Figure 2. Placement du câble d’unité avant à côté de la boucle d’eau

  3. Placez la traverse arrière sur le plateau.
    Figure 3. Placement de la traverse arrière sur le plateau

  4. Installez les traverses arrière sur le plateau.
    1. Installez dix (10) vis PH1 pour fixer la traverse arrière.
      Figure 4. Installation des vis sur la traverse arrière (10)

    2. Serrez six (6) vis PH1 pour installer les traverses.
      Figure 5. Installation des vis sur la traverse arrière (6)

Après avoir terminé

  1. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  2. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  3. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  4. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
