Vista posterior del nodo

Esta sección contiene información sobre los controles y los conectores de la parte posterior del nodo de ThinkSystem SD535 V3. Dependiendo de la configuración específica, es posible que algunos de los componentes o conectores no sean compatibles.

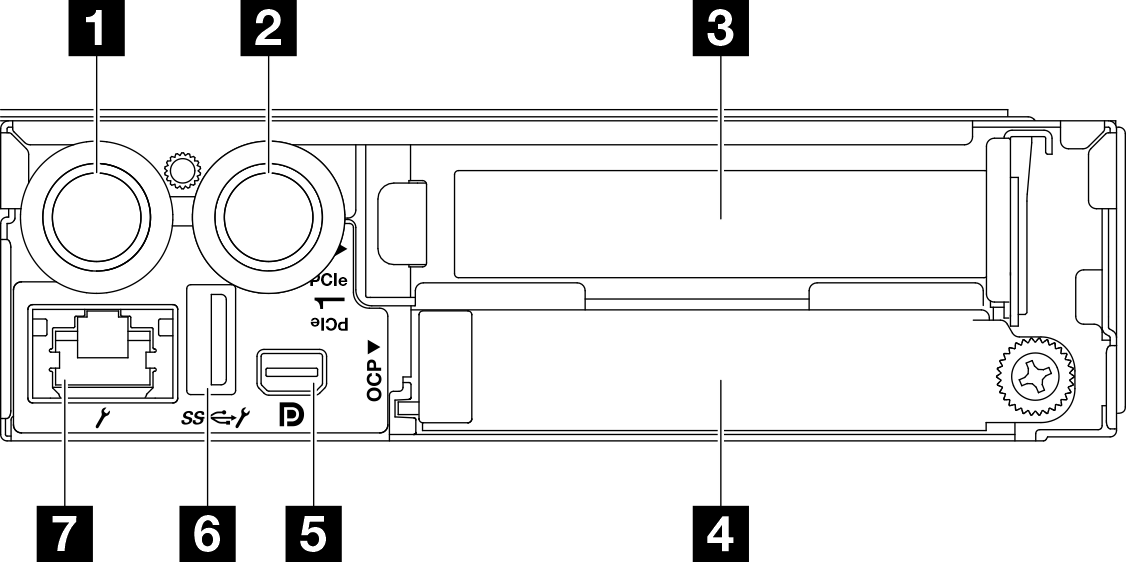

Figura 1. Vista posterior
Rear view
Tabla 1. Componentes en la vista posterior
1 Ranura de PCIe 14 Conector USB 2.0 con gestión de Lenovo XClarity Controller (XCC)
2 Ranura de OCP5 Conector USB 3.2 Gen 1 (5 Gbps)
3 Conector Mini DisplayPort6 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)

1 Ranuras de PCIe​

Instale adaptadores PCIe en la expansión.

Tabla 2. Ranuras de PCIe
1 Ranura de PCIe 1

PCI Express 5.0 x16, HH/HL, 75 vatios

2 Ranura de OCP​

El sistema puede admitir un módulo OCP de 2 o 4 puertos para conexiones de red. La numeración de puertos se muestra en las siguientes ilustraciones.
Figura 2. Numeración de puertos: módulo OCP de 2 puertos
Port numbering — 2-port OCP 3.0 Ethernet adapter
Figura 3. Numeración de puertos: módulo OCP 3.0 de 4 puertos
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Conector Mini DisplayPort​

Conecte un dispositivo de vídeo compatible con Mini DisplayPort, como un monitor, a este conector.

Nota
La resolución máxima de video es de 1920 x 1200 a 60 Hz.

4 Conector USB 2.0 con gestión de Lenovo XClarity Controller (XCC)​

Nota
Este es el único puerto USB que admite la actualización de automatización USB del firmware y el módulo de seguridad de RoT.

La conexión con Lenovo XClarity Controller está principalmente diseñada para usuarios con un dispositivo móvil que ejecutan la aplicación móvil Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y Lenovo XClarity Controller.

Seleccione Red en Configuración de BMC para ver o modificar la configuración.

Están disponibles cuatro tipos de configuraciones:

  • Modo de host único

    En este modo, el puerto USB siempre está conectado únicamente al servidor.

  • Modo de BMC único

    En este modo, el puerto USB siempre está conectado únicamente a Lenovo XClarity Controller.

  • Modo compartido: propiedad de BMC

    En este modo, la conexión al puerto USB se comparte con el servidor y Lenovo XClarity Controller, mientras que el puerto se cambia a Lenovo XClarity Controller.

  • Modo compartido: propiedad de host

    En este modo, la conexión al puerto USB se comparte con el servidor y Lenovo XClarity Controller, mientras que el puerto se cambia al servidor.

5 Conector USB 3.2 Gen 1 (5 Gbps)​

Conecte un dispositivo USB, como un ratón, un teclado u otros dispositivos a este conector.

6 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)​

El nodo tiene un conector RJ-45 de 10/100/1000 Mbps dedicado a Lenovo XClarity Controller, al que no se puede acceder directamente desde la red de producción. Una red de gestión dedicada proporciona seguridad adicional que separa físicamente el tráfico de la red de gestión de aquel de la red de producción. Puede utilizar Setup Utility para configurar el nodo con el fin de utilizar una red de gestión de sistemas dedicada o una red compartida.

Para obtener más información, consulte lo siguiente:
