Vista superior

La siguiente ilustración proporciona información sobre la vista superior del nodo ThinkSystem SD535 V3.

Nota

Dependiendo de la configuración específica, el aspecto del hardware puede ser algo diferente de las ilustraciones de esta sección.

Figura 1. Vista superior de SD535 V3
Top view of SD535 V3
Tabla 1. Componentes en la vista superior
1 Compartimiento de la unidad8 Módulo de E/S posterior*
2 Placa posterior de la unidad de 2,5 pulgadas9 Placa de distribución de alimentación
3 Firmware y módulo de seguridad de RoT10 Ventiladores y compartimiento del ventilador
4 Procesador11 Adaptador RAID interno (adaptador RAID CFF o adaptador de arranque M.2)*
5 Barra de bus de alimentación12 DIMM 1-12
6 Conducto de aire de GPU (necesario cuando el sistema está instalado con GPU)* 13 Bahía 2 de M.2
7 Conjunto de expansión de PCIe* 14 Bahía 3 de M.2

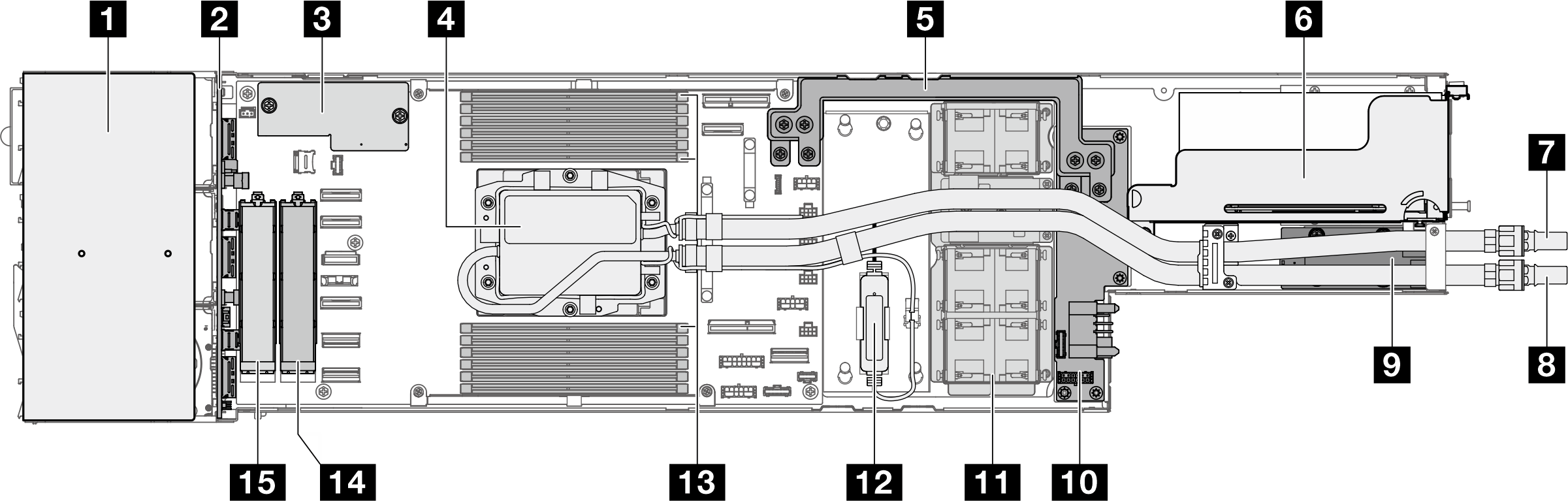

Figura 2. Vista superior de SD535 V3 con bucle de agua
Top view of SD535 V3 with water loop
Tabla 2. Componentes de la vista superior con bucle de agua
1 Compartimiento de la unidad9 Módulo de E/S posterior*
2 Placa posterior de la unidad de 2,5 pulgadas10 Placa de distribución de alimentación
3 Firmware y módulo de seguridad de RoT12 Ventiladores y compartimiento del ventilador
4 Procesador12 Módulo de sensor de filtraciones
5 Barra de bus de alimentación13 DIMM 1-12
6 Conjunto de expansión de PCIe* 14 Bahía 2 de M.2
7 Manguera de salida15 Bahía 3 de M.2
8 Manguera de entrada
Nota

* Dependiendo de la configuración específica, es posible que el nodo no venga con este componente.
