俯視圖

下圖提供 ThinkSystem SD535 V3 節點俯視圖的相關資訊。

註

視特定配置而定，硬體看起來可能與本節中的圖例略有不同。

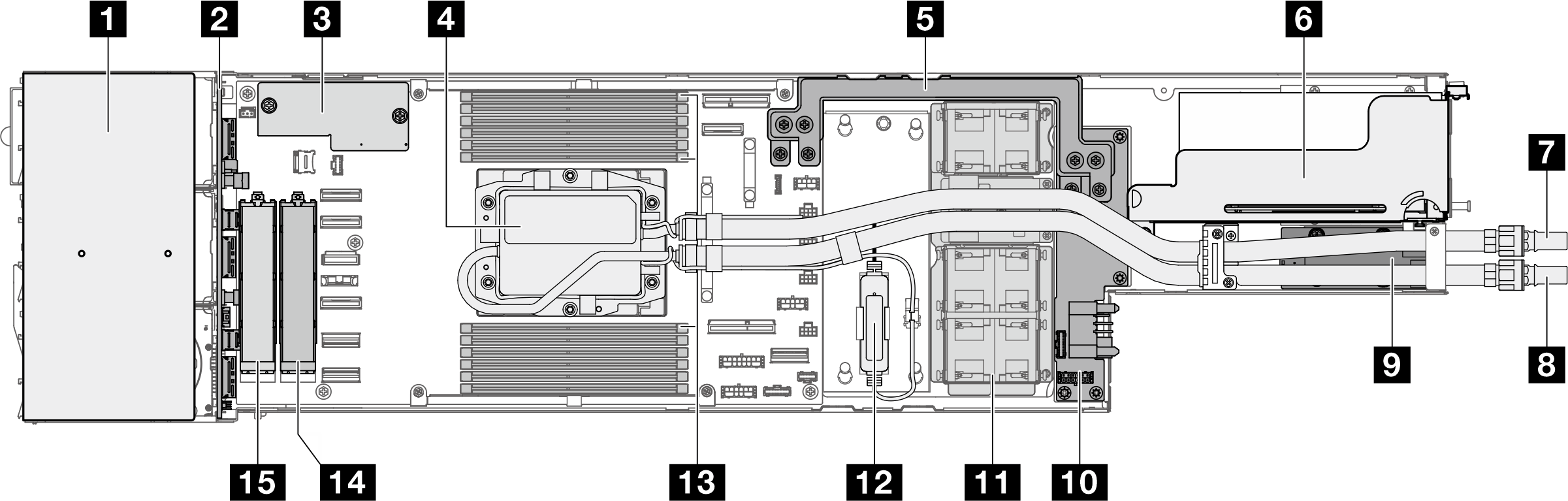

圖 1. SD535 V3 的俯視圖
Top view of SD535 V3
表 1. 俯視圖的元件
1 框架8 背面 I/O 模組*
2 2.5 吋硬碟背板9 電源配送板
3 韌體和 RoT 安全模組10 風扇和風扇機盒
4 處理器11 內部 RAID 配接卡（CFF RAID 配接卡或 M.2 開機配接卡）*
5 電源匯流排桿12 DIMM 1-12
6 GPU 空氣導管（系統安裝 GPU 時有需要）* 13 M.2 機槽 2
7 PCIe 擴充卡組件* 14 M.2 機槽 3
註

* 視特定配置而定，節點可能沒有隨附此元件。
