Vista superior

Esta ilustração a seguir fornece informações na vista superior do nó ThinkSystem SD535 V3.

Nota

Dependendo da configuração específica, o hardware pode parecer um pouco diferente das ilustrações desta seção.

Figura 1. Vista superior do SD535 V3
Top view of SD535 V3
Tabela 1. Componentes na vista superior
1 Gaiola de unidade8 Módulo de E/S traseiro*
2 Backplane da unidade de 2,5 polegadas9 Placa de distribuição de energia
3 Firmware e o módulo de segurança RoT10 Ventiladores e gaiola do ventilador
4 Processador11 Adaptador RAID interno (adaptador RAID CFF ou adaptador de inicialização M.2)*
5 Barra de barramento de energia12 DIMMs 1-12
6 Duto de ar da GPU (necessário quando o sistema está instalado com GPU)* 13 Compartimento M.2 2
7 Conjunto de placa riser PCIe* 14 Compartimento M.2 3

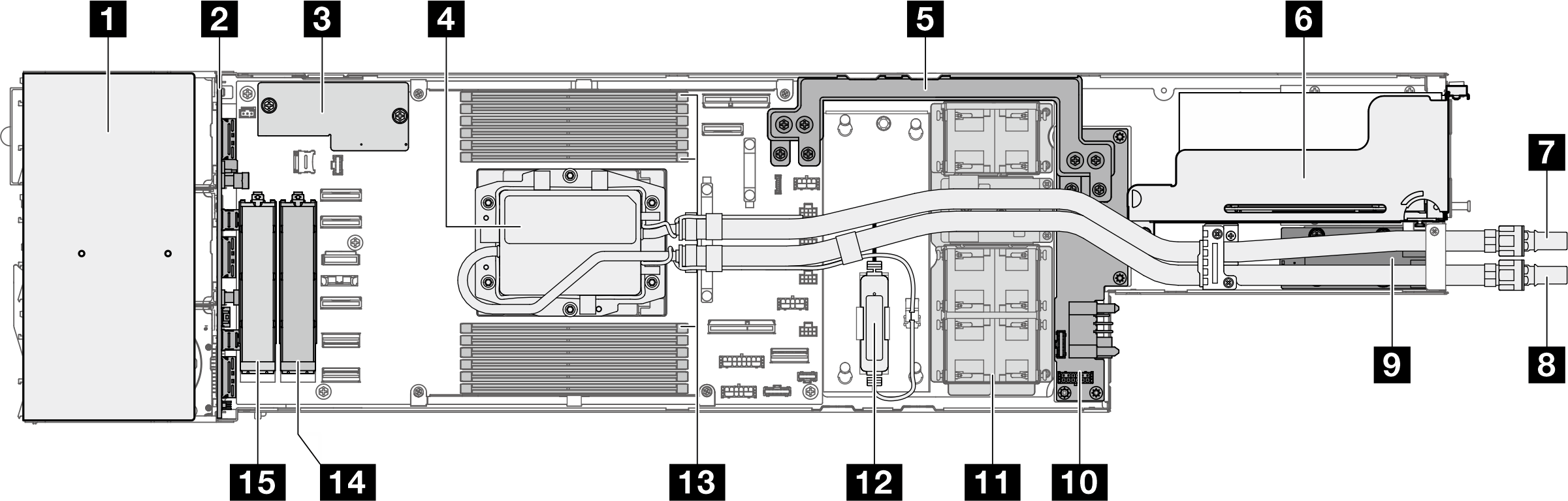

Figura 2. Vista superior do SD535 V3 com sistema hidráulico
Top view of SD535 V3 with water loop
Tabela 2. Componentes na vista superior com sistema hidráulico
1 Gaiola de unidade9 Módulo de E/S traseiro*
2 Backplane da unidade de 2,5 polegadas10 Placa de distribuição de energia
3 Firmware e o módulo de segurança RoT12 Ventiladores e gaiola do ventilador
4 Processador12 Módulo do sensor de vazamento
5 Barra de barramento de energia13 DIMMs 1-12
6 Conjunto de placa riser PCIe* 14 Compartimento M.2 2
7 Mangueira de saída15 Compartimento M.2 3
8 Mangueira de entrada
Nota

* Dependendo da configuração específica, o nó pode não vir com esse componente.
