上面図

次の図は、ThinkSystem SD535 V3 ノードの上面図に関する情報を示しています。

注

構成によっては、ハードウェアの外観がこのセクションの図と少し異なる場合があります。

図 1. SD535 V3 上面図
Top view of SD535 V3
表 1. 上面図のコンポーネント
1 ドライブ・ケージ8 背面 I/O モジュール*
2 2.5 インチ ドライブバック・プレーン9 分電盤
3 ファームウェアおよび RoT セキュリティー・モジュール10 ファンとファン・ケージ
4 プロセッサー11 内蔵 RAID アダプター (CFF RAID アダプターまたは M.2 ブート・アダプター)*
5 電源バス・バー12 DIMMs 1 ～ 12
6 GPU エアー・ダクト (GPU を使用してシステムを取り付ける場合は必須)* 13 M.2 ベイ 2
7 PCIe ライザー・アセンブリー* 14 M.2 ベイ 3

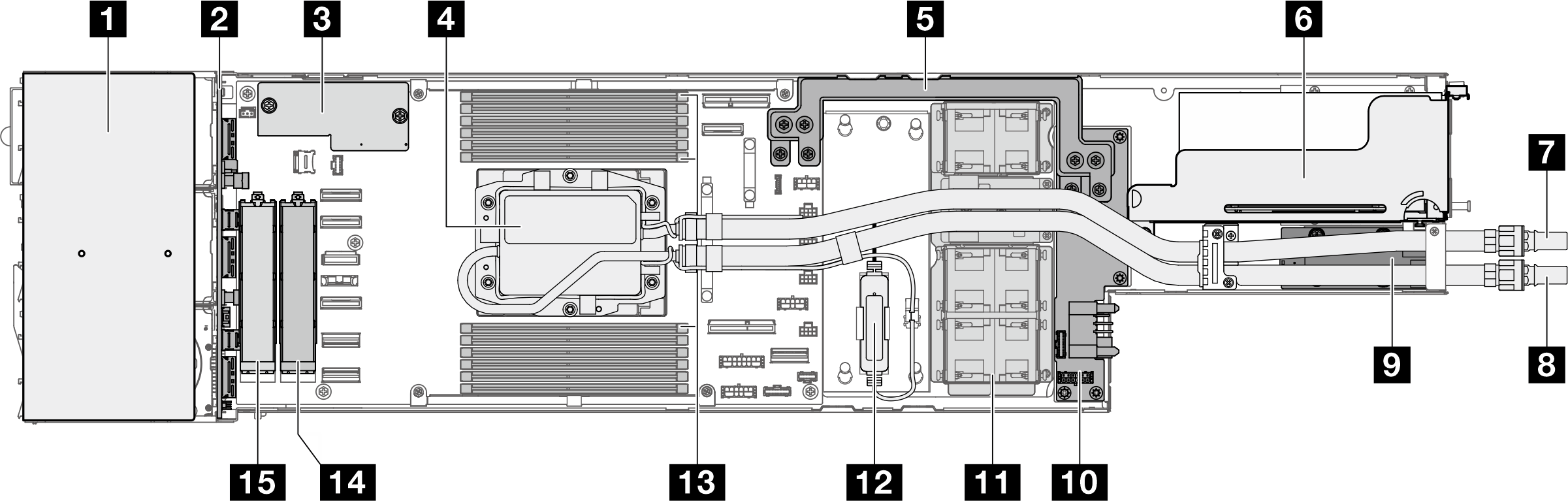

図 2. SD535 V3 の上面図 (ウォーター・ループあり)
Top view of SD535 V3 with water loop
表 2. 上面図のコンポーネント (ウォーター・ループあり)
1 ドライブ・ケージ9 背面 I/O モジュール*
2 2.5 インチ ドライブバック・プレーン10 分電盤
3 ファームウェアおよび RoT セキュリティー・モジュール12 ファンとファン・ケージ
4 プロセッサー12 漏水センサー・モジュール
5 電源バス・バー13 DIMM 1 ～ 12
6 PCIe ライザー・アセンブリー* 14 M.2 ベイ 2
7 アウトレット・ホース15 M.2 ベイ 3
8 インレット・ホース
注

* 特定の構成によっては、ノードは、このコンポーネントに含まれない場合があります。
