평면도

다음 그림은 ThinkSystem SD535 V3 노드의 윗면에 대한 정보를 제공합니다.

주

특정 구성에 따라 하드웨어가 이 섹션에 나와 있는 그림과 다소 달라 보일 수 있습니다.

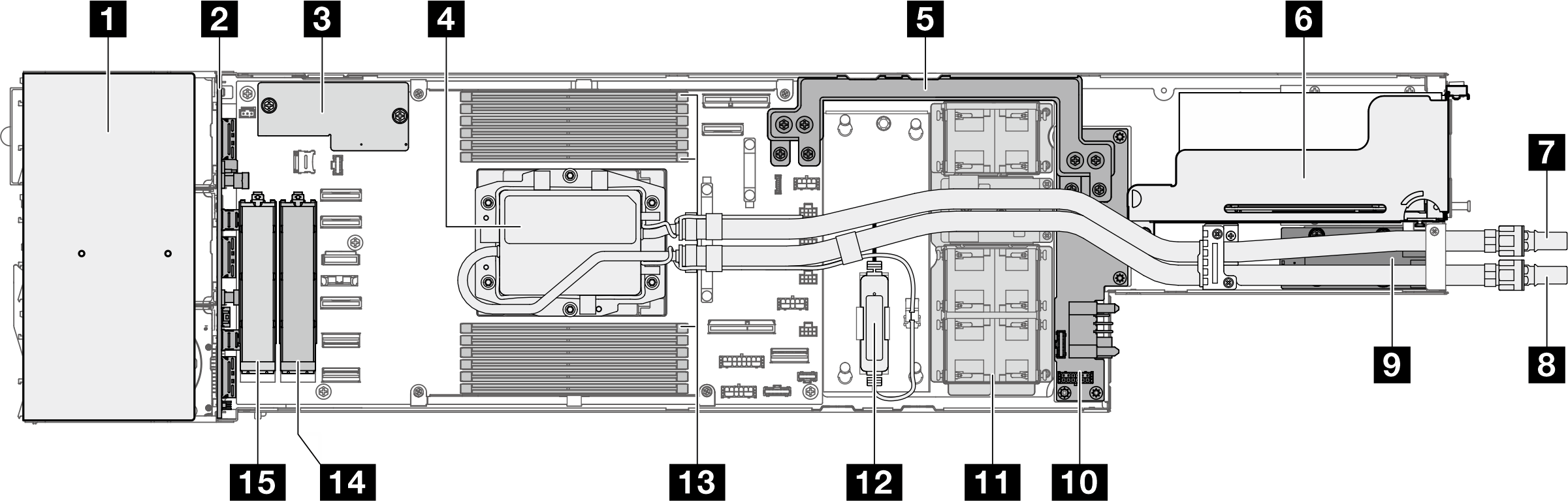

그림 1. SD535 V3의 평면도
Top view of SD535 V3
표 1. 평면도의 구성 요소
1 드라이브 케이지8 뒷면 I/O 모듈*
2 2.5인치 드라이브 백플레인9 전원 분배 보드
3 펌웨어 및 RoT 보안 모듈10 팬 및 팬 케이지
4 프로세서11 내부 RAID 어댑터(CFF RAID 어댑터 또는 M.2 부트 어댑터)*
5 전원 버스 바12 DIMM 1-12
6 GPU 통풍관 (시스템이 GPU와 함께 설치된 경우 필요)* 13 M.2 베이 2
7 PCIe 라이저 어셈블리* 14 M.2 베이 3
주

* 특정 구성에 따라 노드에 이 구성 요소가 함께 제공되지 않을 수 있습니다.
