노드 뒷면

이 섹션에는 ThinkSystem SD535 V3 노드 뒷면의 제어 장치 및 커넥터에 대한 정보가 포함되어 있습니다. 특정 구성에 따라 일부 구성 요소 또는 커넥터가 지원되지 않을 수 있습니다.

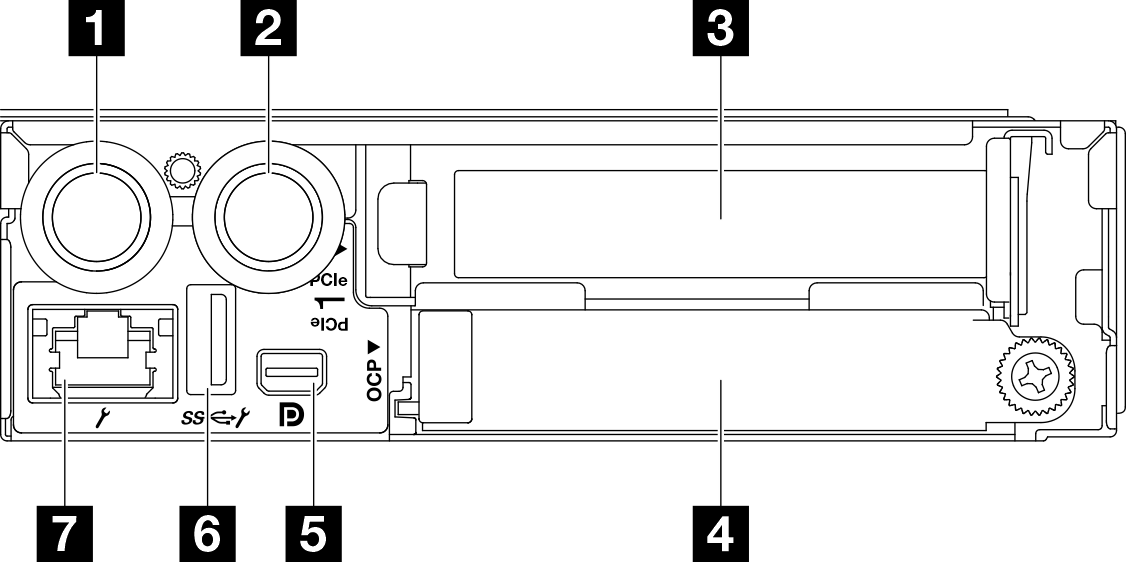

그림 1. 뒷면 보기
Rear view
표 1. 뒷면의 구성 요소
1 PCIe 슬롯 14 Lenovo XClarity Controller(XCC) 관리 포함 USB 2.0 커넥터
2 OCP 슬롯5 USB 3.2 Gen 1(5Gbps) 커넥터
3 Mini DisplayPort 커넥터6 XCC 시스템 관리 포트(10/100/1,000Mbps RJ-45)

1 PCIe 슬롯​

라이저에 PCIe 어댑터를 설치하십시오.

표 2. PCIe 슬롯
1 PCIe 슬롯 1

PCI Express 5.0 x16, HH/HL, 75W

2 OCP 슬롯​

시스템에서 네트워크 연결용 2포트 또는 4포트 OCP 모듈을 지원할 수도 있습니다. 포트 번호는 아래 그림에 나와 있습니다.
그림 2. 포트 번호 - 2포트 OCP 모듈
Port numbering — 2-port OCP 3.0 Ethernet adapter
그림 3. 포트 번호 - 4포트 OCP 3.0 모듈
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Mini DisplayPort 커넥터​

모니터와 같은 Mini DisplayPort 호환 비디오 장치를 이 커넥터에 연결하십시오.

주
최대 비디오 해상도는 1920 x 1200(60Hz)입니다.

4 Lenovo XClarity Controller(XCC) 관리 포함 USB 2.0 커넥터​

주
펌웨어 및 RoT 보안 모듈의 USB 자동화 업데이트를 지원하는 유일한 USB 포트입니다.

Lenovo XClarity Controller에 대한 연결은 주로 Lenovo XClarity Controller모바일 응용 프로그램을 실행하는 모바일 장치를 가진 사용자를 대상으로 합니다. 모바일 장치가 이 USB 포트에 연결되면 장치에서 실행중인 모바일 응용 프로그램과 Lenovo XClarity Controller 간에 USB를 통한 이더넷 연결이 설정됩니다.

네트워크를 BMC 구성에서 선택하여 설정을 보거나 수정하십시오.

다음 네 가지 유형의 설정을 사용할 수 있습니다.

  • 호스트 전용 모드

    이 모드에서는 USB 포트는 항상 서버에만 연결됩니다.

  • BMC 전용 모드

    이 모드에서 USB 포트는 항상 Lenovo XClarity Controller에만 연결됩니다.

  • 공유 모드: BMC 소유

    이 모드에서는 USB 포트에 대한 연결이 서버 및 Lenovo XClarity Controller와 공유되지만, 포트는 Lenovo XClarity Controller로 전환됩니다.

  • 공유 모드: 호스트 소유

    이 모드에서는 USB 포트에 대한 연결이 서버 및 Lenovo XClarity Controller와 공유되지만, 포트는 서버로 전환됩니다.

5 USB 3.2 Gen 1(5Gbps) 커넥터​

마우스, 키보드 또는 기타 장치와 같은 USB 장치를 이 커넥터에 연결하십시오.

6 XCC 시스템 관리 포트(10/100/1,000Mbps RJ-45)​

노드에는 Lenovo XClarity Controller 전용 10/100/1000Mbps RJ-45 커넥터가 있으며, 프로덕션 네트워크에서 이 커넥터에 직접 액세스할 수 없습니다. 전용 관리 네트워크에서는 프로덕션 네트워크에서 관리 네트워크 트래픽을 물리적으로 분리하여 보안을 강화합니다. Setup Utility를 사용하여 전용 시스템 관리 네트워크 또는 공유 네트워크를 사용하도록 노드를 구성할 수 있습니다.

자세한 정보는 다음을 참조하십시오.
