Vue arrière du nœud

La présente section contient des informations sur les commandes et les connecteurs à l’arrière du nœud ThinkSystem SD535 V3. Selon la configuration, certains composants ou connecteurs peuvent ne pas être pris en charge.

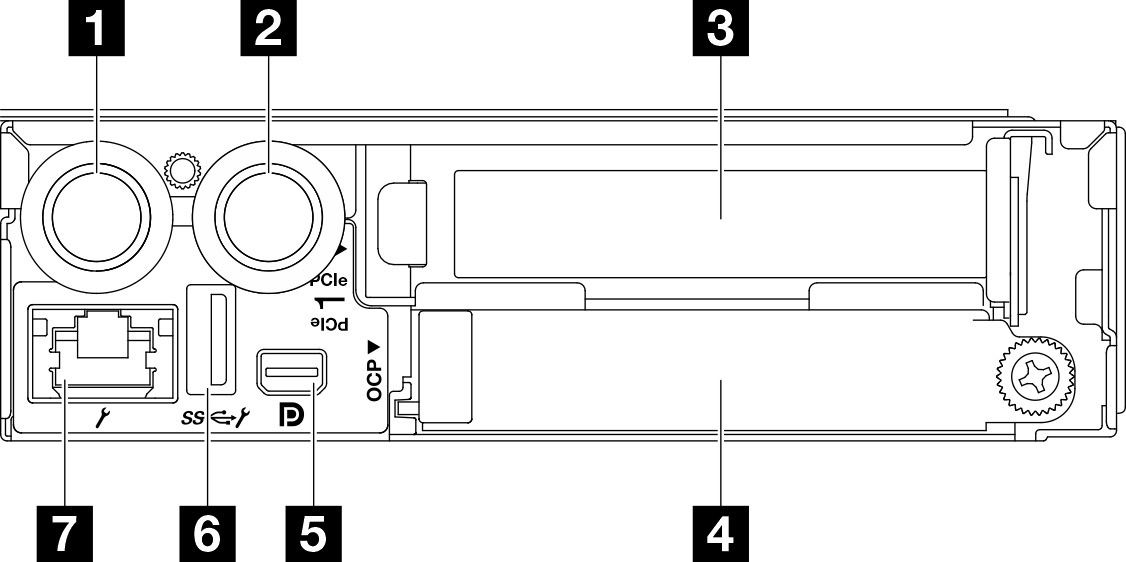

Figure 1. Vue arrière
Rear view
Tableau 1. Composants situés sur la vue arrière
1Emplacement PCIe 14Connecteur USB 2.0 avec gestion Lenovo XClarity Controller (XCC)
2Emplacement OCP5Connecteur USB 3.2 Gen 1 (5 Gb/s)
3Connecteur Mini DisplayPort6Port de gestion du système XCC (RJ-45 10/100/1 000 Mb/s)

1 Emplacements PCIe​

Installez les adaptateurs PCIe sur la carte mezzanine.

Tableau 2. Emplacements PCIe

1 Emplacement PCIe 1

PCI Express 5.0 x16, HH/HL, 75 watts

2 Emplacement OCP​

Le système peut prendre en charge un module OCP à 2 ou 4 ports pour les connexions réseau. La numérotation des ports est indiquée dans les illustrations ci-dessous.

Figure 2. Numéro de port — Module OCP à 2 ports
Port numbering — 2-port OCP 3.0 Ethernet adapter
Figure 3. Numéro de port — Module OCP 3.0 à 4 ports
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Connecteur Mini DisplayPort​

Connectez un périphérique vidéo compatible Mini DisplayPort, comme un moniteur, à ce connecteur.

Remarque

La résolution vidéo maximale est de 1 920 x 1 200 à 60 Hz.

4 Connecteur USB 2.0 avec gestion Lenovo XClarity Controller (XCC)​

Remarque

Il s’agit du seul port USB qui prend en charge la mise à jour de l’automatisation USB du module de microprogramme et de sécurité RoT.

La connexion à Lenovo XClarity Controller est principalement destinée aux utilisateurs dotés d’un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l'appareil et Lenovo XClarity Controller.

Sélectionnez Réseau dans la Configuration BMC pour afficher ou modifier les paramètres.

Quatre types de paramètres sont disponibles :

  • Mode hôte uniquement

    Dans ce mode, le port USB est toujours uniquement connecté au serveur.

  • Mode BMC uniquement

    Dans ce mode, le port USB est toujours uniquement connecté à Lenovo XClarity Controller.

  • Mode partagé : appartenant à BMC

    Dans ce mode, la connexion au port USB est partagée par le serveur et Lenovo XClarity Controller, tandis que le port est commuté vers Lenovo XClarity Controller.

  • Mode partagé : appartenant à l’hôte

    Dans ce mode, la connexion au port USB est partagée par le serveur et Lenovo XClarity Controller, tandis que le port est commuté sur le serveur.

5 Connecteur USB 3.2 Gen 1 (5 Gb/s)​

Ce connecteur permet de relier un périphérique USB (souris, clavier ou autre).

6 Port de gestion du système XCC (RJ-45 10/100/1 000 Mb/s)​

Le nœud est doté d’un connecteur RJ-45 10/100/1 000 Mbit/s dédié au Lenovo XClarity Controller, dont l’accès direct n’est pas possible depuis le réseau de production. Un réseau de gestion dédié est plus sécurisé, car il permet de séparer physiquement le trafic de réseau de gestion du réseau de production. Pour que le nœud utilise un réseau de gestion de système dédié ou un réseau partagé, configurez-le à l'aide de l'utilitaire Setup Utility.

Pour plus d'informations, voir ci-après :
