Rückansicht des Knotens

In den folgenden Abbildungen sind die Steuerelemente und Anschlüsse an der Rückseite des ThinkSystem SD535 V3 Knotens dargestellt.Je nach Konfiguration werden einige der Komponenten oder Anschlüsse möglicherweise nicht unterstützt.

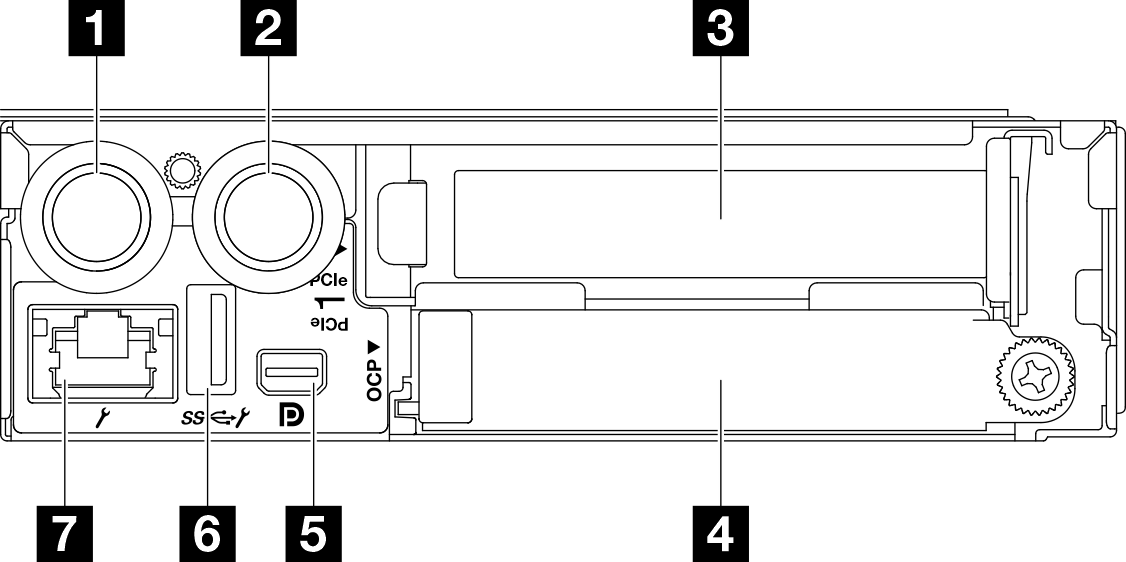

Abbildung 1. Rückansicht
Rear view
Tabelle 1. Ansicht der Komponenten an der Rückseite
1 PCIe-Steckplatz 14 USB 2.0-Anschluss mit Lenovo XClarity Controller(XCC)-Verwaltung
2 OCP-Steckplatz5 USB 3.2 Gen 1-Anschluss (5 Gbit/s)
3 Mini DisplayPort-Anschluss6 XCC-Systemmanagementanschluss (10/100/1.000 Mbit/s RJ-45)

1 PCIe-Steckplätze​

Installieren Sie PCIe-Adapter in der Adapterkarte.

Tabelle 2. PCIe-Steckplätze
1 PCIe-Steckplatz 1

PCI Express 5.0 x16, HH/HL, 75 Watt

2 OCP-Steckplatz​

Das System kann ein OCP-Modul für Netzwerkverbindungen mit 2 oder 4 Anschlüssen unterstützen. Die Anschlussnummerierung ist in den nachfolgenden Abbildungen dargestellt.
Abbildung 2. Anschlussnummerierung – OCP-Modul mit 2 Anschlüssen
Port numbering — 2-port OCP 3.0 Ethernet adapter
Abbildung 3. Anschlussnummerierung – OCP 3.0-Modul mit 4 Anschlüssen
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Mini DisplayPort-Anschluss​

Schließen Sie eine Mini DisplayPort-kompatible Videoeinheit an diesen Anschluss an, z. B. einen Bildschirm.

Anmerkung
Die maximale Bildschirmauflösung beträgt 1920 x 1200 bei 60 Hz.

　

4 USB 2.0-Anschluss mit Lenovo XClarity Controller(XCC)-Verwaltung​

Anmerkung
Dies ist der einzige USB-Anschluss, der die USB-Automatisierungsaktualisierung des Firmware‑ und RoT-Sicherheitsmoduls unterstützt.

Die Verbindung zum Lenovo XClarity Controller wird hauptsächlich mit einem mobilen Gerät genutzt, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB-Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.

Wählen Sie Netzwerk in BMC-Konfiguration aus, um Einstellungen anzuzeigen oder zu ändern.

Vier Typen an Einstellungen sind verfügbar:

  • Nur-Host-Modus

    In diesem Modus ist der USB-Anschluss immer nur mit dem Server verbunden.

  • Nur-BMC-Modus

    In diesem Modus ist der USB-Anschluss immer nur mit Lenovo XClarity Controller verbunden.

  • Gemeinsam genutzter Modus: Eigentümer BMC

    In diesem Modus wird die Verbindung zum USB-Anschluss gemeinsam vom Server und Lenovo XClarity Controller genutzt, während der Anschluss zum Lenovo XClarity Controller umgeschaltet wird.

  • Gemeinsam genutzter Modus: Eigentümer Host

    In diesem Modus wird die Verbindung zum USB-Anschluss gemeinsam vom Server und Lenovo XClarity Controller genutzt, während der Anschluss zum Server umgeschaltet wird.

5 USB 3.2 Gen 1-Anschluss (5 Gbit/s)​

An diesen Anschluss können Sie eine USB-Einheit anschließen, z. B. eine Maus, Tastatur oder andere Einheit.

6 XCC-Systemmanagementanschluss (10/100/1.000 Mbit/s RJ-45)​

Der Knoten verfügt über einen 10/100/1.000 Mbit/s RJ-45-Anschluss, der für Lenovo XClarity Controller vorgesehen ist und auf den nicht direkt über das Produktionsnetzwerk zugegriffen werden kann. Ein dediziertes Verwaltungsnetzwerk bietet zusätzliche Sicherheit, indem der Datenverkehr des Verwaltungsnetzwerks vom Produktionsnetzwerk physisch getrennt wird. Mit dem Konfigurationsdienstprogramm können Sie den Knoten so konfigurieren, dass er ein dediziertes Systemmanagementnetz oder ein gemeinsam genutztes Netz verwendet.

Weitere Informationen finden Sie hier:
