Vista traseira do nó

Esta seção contém informações sobre os controles e conectores na parte traseira do nó ThinkSystem SD535 V3. Dependendo da configuração específica, pode não haver suporte para alguns componentes ou conectores.

Figura 1. Vista traseira
Rear view
Tabela 1. Componentes na vista traseira
1 Slot PCIe 14 Conector USB 2.0 com gerenciamento do Lenovo XClarity Controller (XCC)
2 Slot OCP5 Conector USB 3.2 Gen 1 (5 Gbps)
3 Conector Mini DisplayPort6 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)

Vista traseira com sistema hidráulico​

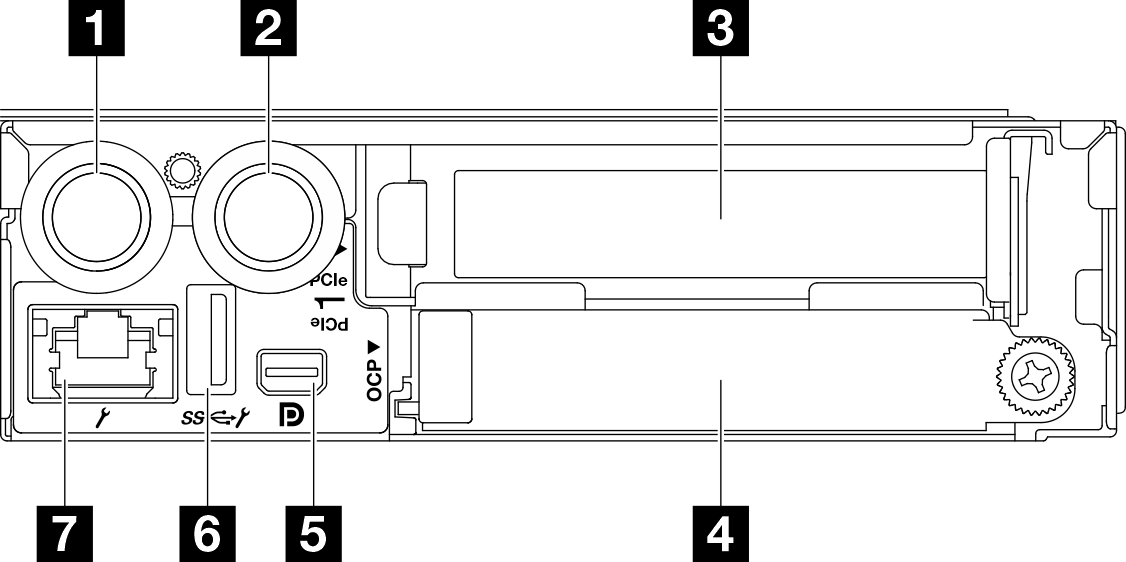

Figura 2. Vista traseira com sistema hidráulico
Rear view with water loop
Tabela 2. Componentes na vista traseira com sistema hidráulico
1 Mangueira de entrada5 Conector Mini DisplayPort
2 Mangueira de saída6 Conector USB 3.2 Gen 1 (5 Gbps)
3 Slot PCIe 17 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)
4 Slot OCP

1 Slots PCIe​

Instale adaptadores PCIe na placa riser.

Tabela 3. Slots PCIe
1 Slot PCIe 1

PCI Express 5.0 x16, HH/HL, 75 watts

2 Slot OCP​

O sistema pode ser compatível com um módulo OCP de 2 portas ou 4 portas para conexões de rede. A numeração das portas é mostrada nas ilustrações abaixo.
Figura 3. Numeração da porta – módulo OCP de 2 portas
Port numbering — 2-port OCP 3.0 Ethernet adapter
Figura 4. Numeração da porta – módulo OCP 3.0 de 4 portas
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Conector Mini DisplayPort​

Conecte um dispositivo de vídeo compatível com Mini DisplayPort, como um monitor, a esse conector.

Nota
A resolução máxima de vídeo é 1.920 x 1.200 a 60 Hz.

4 Conector USB 2.0 com gerenciamento do Lenovo XClarity Controller (XCC)​

Nota
Essa é a única porta USB compatível com a atualização de automação USB do firmware e módulo de segurança RoT.

A conexão ao Lenovo XClarity Controller destina-se principalmente a usuários com um dispositivo móvel que execute o Lenovo XClarity Controller aplicativo móvel. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.

Selecione Rede na Configuração do BMC para exibir ou modificar as configurações.

Quatro tipos de configurações estão disponíveis:

  • Modo apenas host

    Neste modo, a porta USB sempre está somente conectada ao servidor.

  • Modo apenas BMC

    Neste modo, a porta USB sempre está conectada exclusivamente ao Lenovo XClarity Controller.

  • Modo compartilhado: pertencente ao BMC

    Neste modo, a conexão à porta USB é compartilhada pelo servidor e o Lenovo XClarity Controller, enquanto a porta é alternada para Lenovo XClarity Controller.

  • Modo compartilhado: controlada pelo host

    Neste modo, a conexão à porta USB é compartilhada pelo servidor e o Lenovo XClarity Controller, enquanto a porta é alternada para o servidor.

5 Conector USB 3.2 Gen 1 (5 Gbps)​

Conecte um dispositivo USB, como mouse, teclado ou outros dispositivos, a este conector.

6 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)​

O nó tem um conector RJ-45 de 10/100/1.000 Mbps dedicado ao Lenovo XClarity Controller, que não pode ser acessado diretamente da rede de produção. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção. É possível usar o Setup Utility para configurar o nó para usar uma rede de gerenciamento de sistemas dedicada ou uma rede compartilhada.

Consulte o seguinte para obter mais informações:
