節點背面圖

本節包含 ThinkSystem SD535 V3 節點背面控制元件和接頭的相關資訊。視特定配置而定，可能不支援某些元件或接頭。

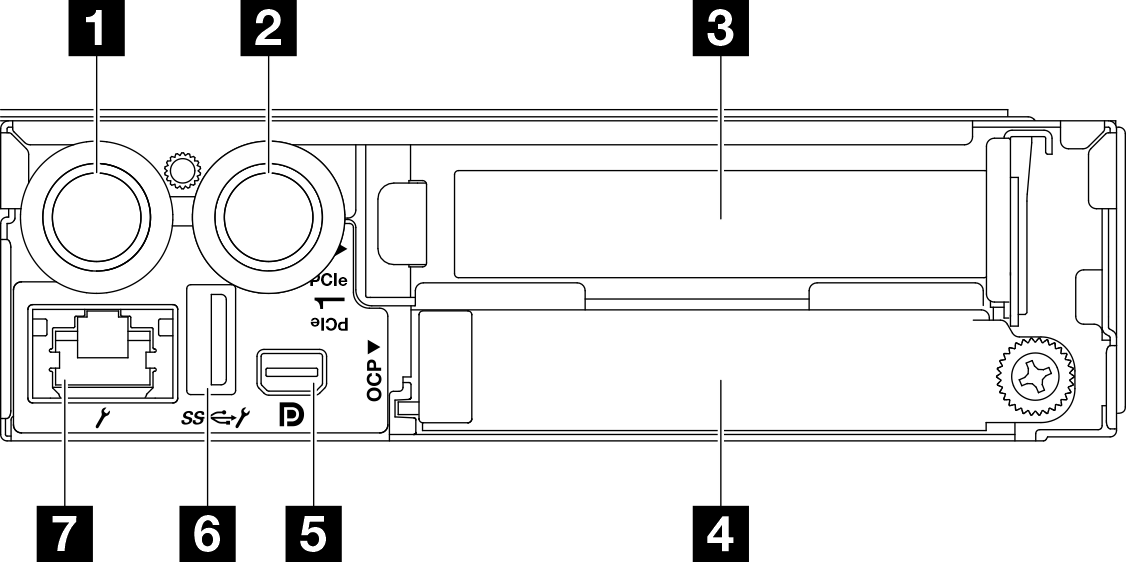

圖 1. 背面圖
Rear view
表 1. 背面圖的元件
1 PCIe 插槽 14 具有 Lenovo XClarity Controller (XCC) 管理功能的 USB 2.0 接頭
2 OCP 插槽5 USB 3.2 Gen 1 (5 Gbps) 接頭
3 Mini DisplayPort 接頭6 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)

1 PCIe 插槽​

將 PCIe 配接卡安裝到擴充卡。

表 2. PCIe 插槽
1 PCIe 插槽 1

PCI Express 5.0 x16，HH/HL，75 瓦特

2 OCP 插槽​

系統可能支援 2 埠或 4 埠 OCP 模組用於網路連線。埠編號如下圖所示。
圖 2. 埠編號 — 2 埠 OCP 模組
Port numbering — 2-port OCP 3.0 Ethernet adapter
圖 3. 埠編號 — 4 埠 OCP 3.0 模組
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Mini DisplayPort 接頭​

將與 Mini DisplayPort 相容的視訊裝置（例如顯示器）連接到此接頭。

註
最大視訊解析度為 1920 x 1200（頻率為 60 Hz）。

4 具有 Lenovo XClarity Controller (XCC) 管理功能的 USB 2.0 接頭​

註
這是唯一支援透過 USB 自動更新韌體和 RoT 安全模組的 USB 埠。

與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時，在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間，會建立 Ethernet over USB 連線。

在 BMC 配置中選取網路，以檢視或修改設定。

有四種設定類型可供使用：

  • 僅限主機模式

    在此模式中，USB 埠一律僅連接至伺服器。

  • 僅限 BMC 模式

    在此模式中，USB 埠一律僅連接至 Lenovo XClarity Controller。

  • 共用模式：BMC 所擁有

    在此模式中，與 USB 埠的連線是由伺服器和 Lenovo XClarity Controller 共用，但該埠已切換至 Lenovo XClarity Controller。

  • 共用模式：主機所擁有

    在此模式中，與 USB 埠的連線是由伺服器和 Lenovo XClarity Controller 共用，但該埠已切換至伺服器。

5 USB 3.2 Gen 1 (5 Gbps) 接頭​

將 USB 裝置（如滑鼠、鍵盤或其他裝置）連接到此接頭。

6 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)​

節點有一個專用於 Lenovo XClarity Controller 的 10/100/1000 Mbps RJ-45 接頭，無法直接從正式作業網路存取。專用的管理網路會實際將管理網路資料流量與正式作業網路分開，可提供額外的安全。您可以使用 Setup Utility，將節點配置為使用專用的系統管理網路或共用網路。

如需相關資訊，請參閱下列內容：
