ノード背面図

このセクションでは、ThinkSystem SD535 V3 ノード背面のコントロールおよびコネクターについて説明します。特定の構成によっては、一部のコンポーネントまたはコネクターがサポートされない場合があります。

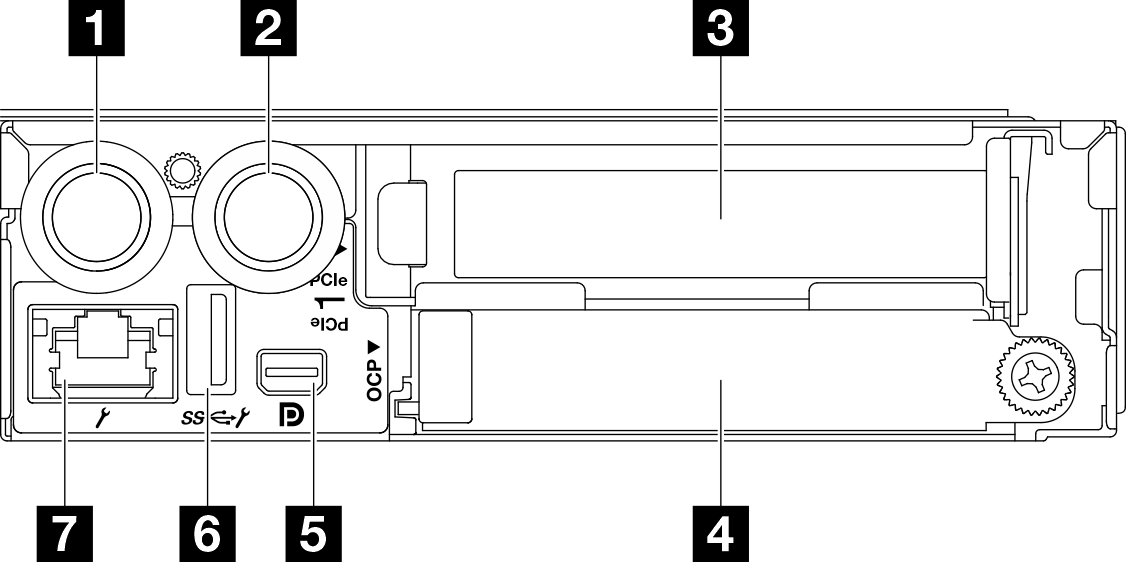

図 1. 背面図
Rear view
表 1. 背面図のコンポーネント
1 PCIe スロット 14 Lenovo XClarity Controller (XCC) 管理付き USB 2.0 コネクター
2 OCP スロット5 USB 3.2 Gen 1 (5 Gbps) コネクター
3 Mini DisplayPort コネクター6 XCC システム管理ポート (10/100/1,000 Mbps RJ-45)

1 PCIe スロット​

PCIe アダプターをライザーに取り付けます。

表 2. PCIe スロット
1 PCIe スロット 1

PCI Express 5.0 x16、HH/HL、75 ワット

2 OCP スロット​

システムは、ネットワーク接続用に 2 ポートまたは 4 ポート OCP モジュールをサポートすることができます。ポート番号は以下の図に示されています。
図 2. ポート番号 — 2 ポート OCP モジュール
Port numbering — 2-port OCP 3.0 Ethernet adapter
図 3. ポート番号 — 4 ポート OCP 3.0 モジュール
Port numbering — 4-port OCP 3.0 Ethernet adapter

3 Mini DisplayPort コネクター​

このコネクターには、モニターなどの Mini DisplayPort と互換性のあるのビデオ・デバイスを接続します。

注
最大ビデオ解像度は、60 Hz で 1920 x 1200 です。

4 Lenovo XClarity Controller (XCC) 管理付き USB 2.0 コネクター​

注
これは、ファームウェアおよび RoT セキュリティー・モジュールの USB 自動化更新をサポートしている唯一の USB ポートです。

Lenovo XClarity Controller への接続は、主に Lenovo XClarity Controller モバイル・アプリケーションを実行するモバイル・デバイスを使用するユーザー向けです。モバイル・デバイスがこの USB ポートに接続されると、デバイス上で実行されているモバイル・アプリケーションと Lenovo XClarity Controller 間に Ethernet over USB 接続が確立されます。

設定を表示または変更するには、「BMC 構成」の「ネットワーク」を選択します。

4 種類の設定を使用できます。

  • ホスト専用モード

    このモードでは、USB ポートは常にサーバーにのみ接続されます。

  • BMC 専用モード

    このモードでは、USB ポートは常に Lenovo XClarity Controller にのみ接続されます。

  • 共用モード: BMC 所有

    このモードでは、USB ポートへの接続がサーバーおよび Lenovo XClarity Controller で共用されます。ポートは Lenovo XClarity Controller に切り替えられます。

  • 共用モード: ホスト所有

    このモードでは、USB ポートへの接続がサーバーおよび Lenovo XClarity Controller で共用されます。ポートはサーバーに切り替えられます。

5 USB 3.2 Gen 1 (5 Gbps) コネクター​

このコネクターに、マウス、キーボードまたはその他デバイスなどの USB デバイスを接続します。

6 XCC システム管理ポート (10/100/1,000 Mbps RJ-45)​

ノードには、実稼働ネットワークから直接アクセスできない Lenovo XClarity Controller 専用 10/100/1000 Mbps RJ-45 コネクターがあります。専用の管理ネットワークは、管理ネットワーク・トラフィックを実動ネットワークから物理的に分離することによってセキュリティーを強化します。Setup Utility を使用すると、専用のシステム管理ネットワークまたは共用ネットワークを使用するようにノードを構成できます。

詳しくは、以下を参照してください。
