Ansicht von oben

Die folgende Abbildung enthält Informationen zur Ansicht von oben des ThinkSystem SD535 V3 Knotens.

Anmerkung

Je nach Konfiguration weicht Ihre Hardware möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.

Abbildung 1. Ansicht von oben beim SD535 V3
Top view of SD535 V3
Tabelle 1. Komponenten der Ansicht von oben
1 Laufwerkhalterung8 E/A-Modul an der Rückseite*
2 Rückwandplatine für 2,5-Zoll-Laufwerke9 Stromversorgungsplatine
3 Firmware‑ und RoT-Sicherheitsmodul10 Lüfter und Lüfterrahmen
4 Prozessor11 Interner RAID-Adapter (CFF RAID-Adapter oder M.2-Bootadapter)*
5 Sammelschiene12 DIMMs 1-12
6 GPU-Luftkanal (erforderlich, wenn GPU im System installiert ist)*13 M.2-Position 2
7 PCIe-Adapterkartenbaugruppe* 14 M.2-Position 3

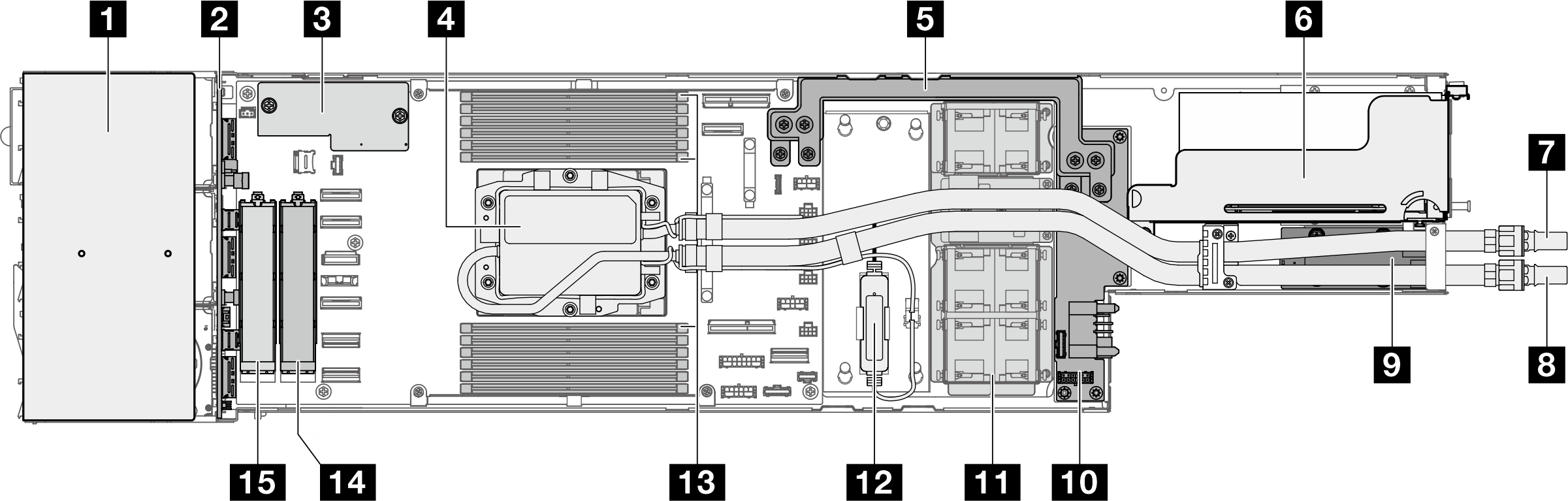

Abbildung 2. Ansicht von oben auf SD535 V3 mit Wasserkreislauf
Top view of SD535 V3 with water loop
Tabelle 2. Komponenten in der Ansicht von oben mit Wasserkreislauf
1 Laufwerkhalterung9 E/A-Modul an der Rückseite*
2 Rückwandplatine für 2,5-Zoll-Laufwerke10 Stromversorgungsplatine
3 Firmware‑ und RoT-Sicherheitsmodul12 Lüfter und Lüfterrahmen
4 Prozessor12 Flüssigkeitserkennungssensormodul
5 Sammelschiene13 DIMMs 1-12
6 PCIe-Adapterkartenbaugruppe* 14 M.2-Position 2
7 Auslassschlauch15 M.2-Position 3
8 Einlassschlauch
Anmerkung

* Je nach Konfiguration enthält der Knoten diese Komponente möglicherweise nicht.
