Vista superiore

La seguente figura fornisce informazioni sulla vista superiore del nodo ThinkSystem SD535 V3.

Nota

A seconda della configurazione specifica, l'hardware potrebbe avere un aspetto leggermente diverso rispetto alle figure riportate in questa sezione.

Figura 1. Vista superiore di SD535 V3
Top view of SD535 V3
Tabella 1. Componenti sulla vista superiore
1 Telaio unità8 Modulo I/O posteriore*
2 Backplane dell'unità da 2,5 pollici9 Scheda di distribuzione dell'alimentazione
3 Modulo firmware e sicurezza RoT10 Ventole e alloggiamento della ventole
4 Processore11 Adattatore RAID interno (adattatore RAID CFF o adattatore di avvio M.2)*
5 Barra del bus di alimentazione12 DIMM 1-12
6 Condotto d'aria della GPU (richiesto quando il sistema è installato con la GPU)* 13 Vano M.2 2
7 Assieme verticale PCIe* 14 Vano M.2 3

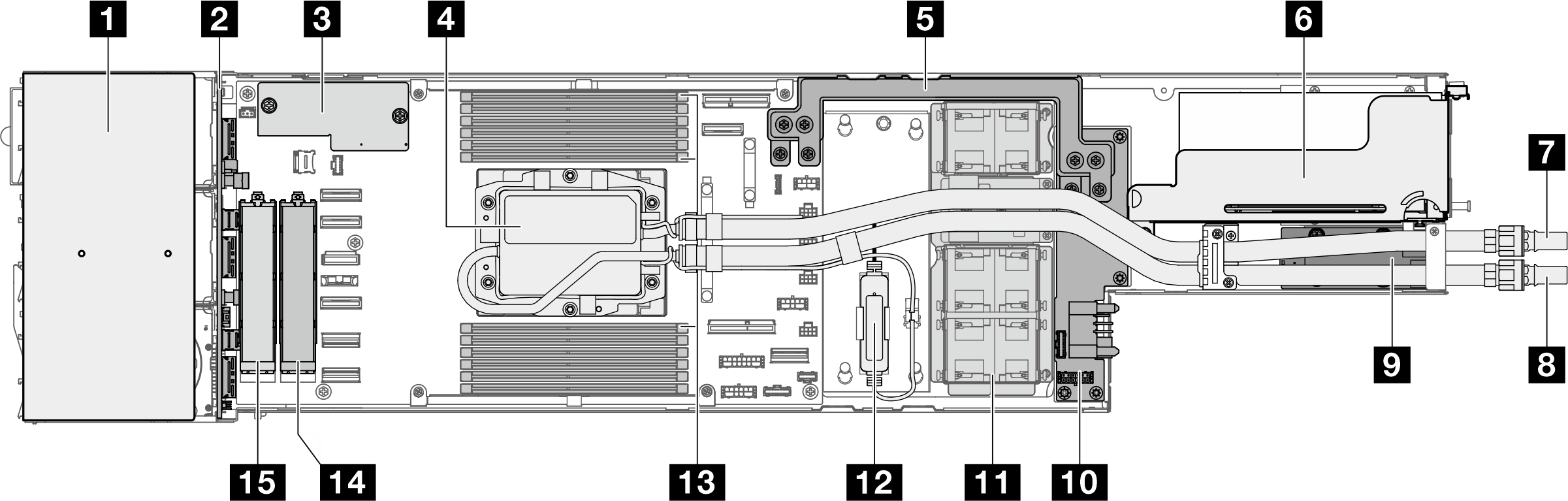

Figura 2. Vista superiore di SD535 V3 con circuito principale dell'acqua
Top view of SD535 V3 with water loop
Tabella 2. Componenti sulla vista superiore con circuito principale dell'acqua
1 Telaio unità9 Modulo I/O posteriore*
2 Backplane dell'unità da 2,5 pollici10 Scheda di distribuzione dell'alimentazione
3 Modulo firmware e sicurezza RoT12 Ventole e alloggiamento della ventole
4 Processore12 Modulo del sensore di rilevamento delle perdite
5 Barra del bus di alimentazione13 DIMM 1-12
6 Assieme verticale PCIe* 14 Vano M.2 2
7 Tubo in uscita15 Vano M.2 3
8 Tubo in ingresso
Nota

* A seconda della configurazione specifica, il nodo potrebbe essere fornito o meno con questo componente.
