俯视图

下图提供了 ThinkSystem SD535 V3 节点俯视图的相关信息。

注

根据具体配置，硬件可能与本节插图中所示的略有不同。

图 1. SD535 V3 俯视图
Top view of SD535 V3
表 1. 俯视图中的组件
1 硬盘仓8 背面 I/O 模块*
2 2.5 英寸硬盘背板9 配电板
3 固件和 RoT 安全模块10 风扇和风扇架
4 处理器11 内部 RAID 适配器（CFF RAID 适配器或 M.2 引导适配器）*
5 电源汇流条12 DIMM 1-12
6 GPU 导风管（系统装有 GPU 时需要）*13 M.2 插槽 2
7 PCIe 转接卡组合件* 14 M.2 插槽 3

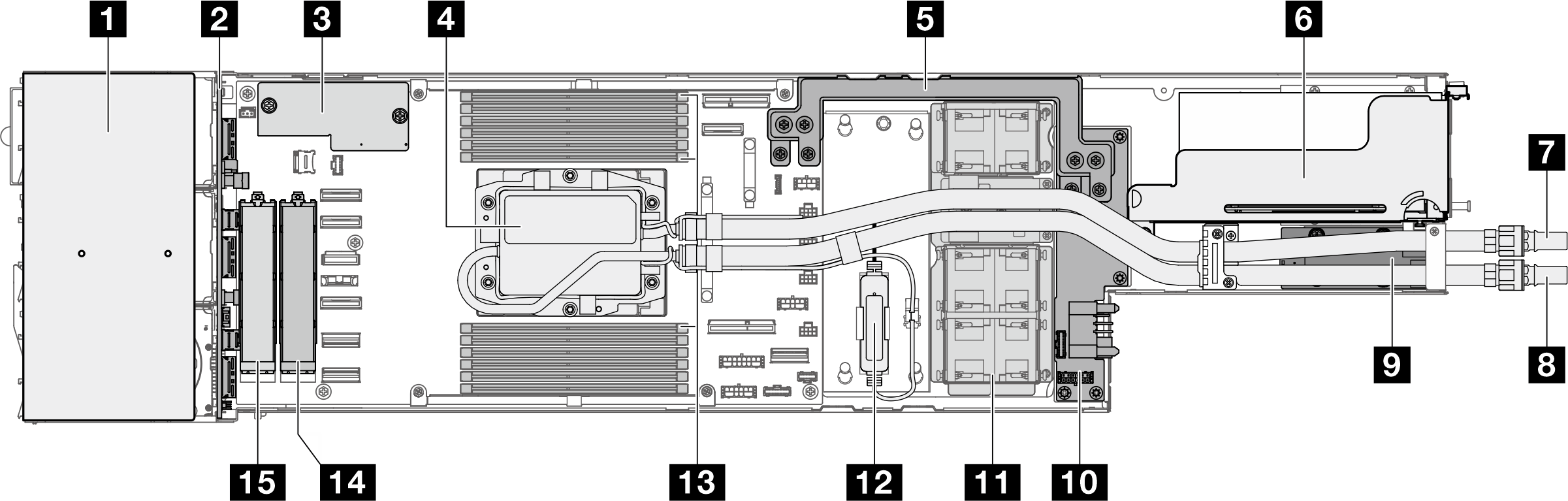

图 2. 带水循环模块的 SD535 V3 的俯视图
Top view of SD535 V3 with water loop
表 2. 带水循环模块的俯视图中的组件
1 硬盘仓9 背面 I/O 模块*
2 2.5 英寸硬盘背板10 配电板
3 固件和 RoT 安全模块12 风扇和风扇架
4 处理器12 漏液传感器模块
5 电源汇流条13 DIMM 1-12
6 PCIe 转接卡组合件* 14 M.2 插槽 2
7 出口软管15 M.2 插槽 3
8 入口软管
注

* 根据具体配置，节点可能不附带此组件。
