Vue supérieure
La figure ci-après fournit des informations sur la vue supérieure du nœud ThinkSystem SD535 V3.
Remarque
Selon la configuration concernée, il est possible que le matériel diffère un peu des illustrations figurant dans la présente section.

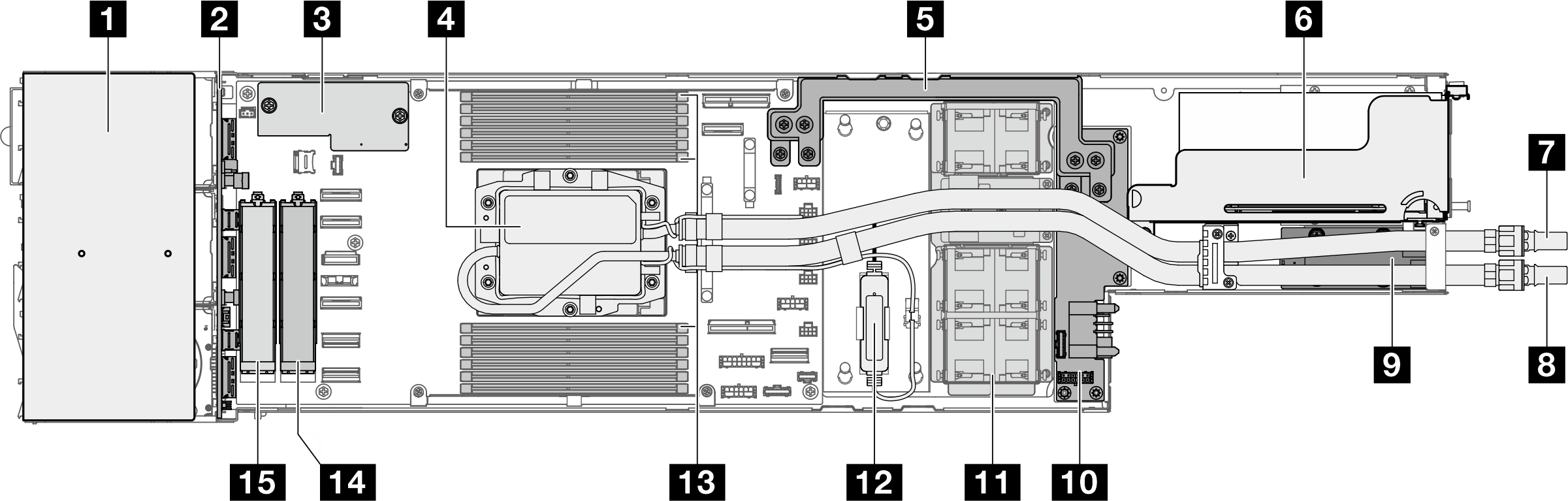

Figure 1. Vue supérieure du SD535 V3
| 1 Boîtier d’unités de disque dur | 8 Module d’E-S arrière* |
| 2 Fond de panier d'unité 2,5 pouces | 9 Tableau de distribution |
| 3 Module de microprogramme et de sécurité RoT | 10 Boîtier de ventilation et ventilateurs |
| 4 Processeur | 11 Adaptateur RAID interne (adaptateur RAID CFF ou adaptateur d’amorçage M.2)* |
| 5 Barre-bus d’alimentation | 12 Modules DIMM 1 à 12 |
| 6 Conduit de ventilation de GPU (requis lorsque le système est installé avec un GPU)* | 13 Baie 2 M.2 |
| 7 Assemblage de cartes mezzanines PCIe* | 14 Baie 3 M.2 |
Remarque
* Selon la configuration, le nœud peut ne pas être doté de ce composant.
