Hinteren Staubfilter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den hinteren Staubfilter zu installieren.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Überprüfen Sie den Zustand des Staubfilters je nach Betriebsumgebung mindestens alle 3 Monate, um sich zu vergewissern, dass er funktionsfähig ist.

SE100 unterstützt einen an der Rückseite des Erweiterungssatzes installierten Staubfilter. Der Staubfilter hat einen Mindesteffizienzwert (MERV) von „5“, gemäß ASHRAE 52.2-2017/80 % durchschnittlicher Abscheidegrad gemäß ASHRAE 52.1-1992.

Vorgehensweise

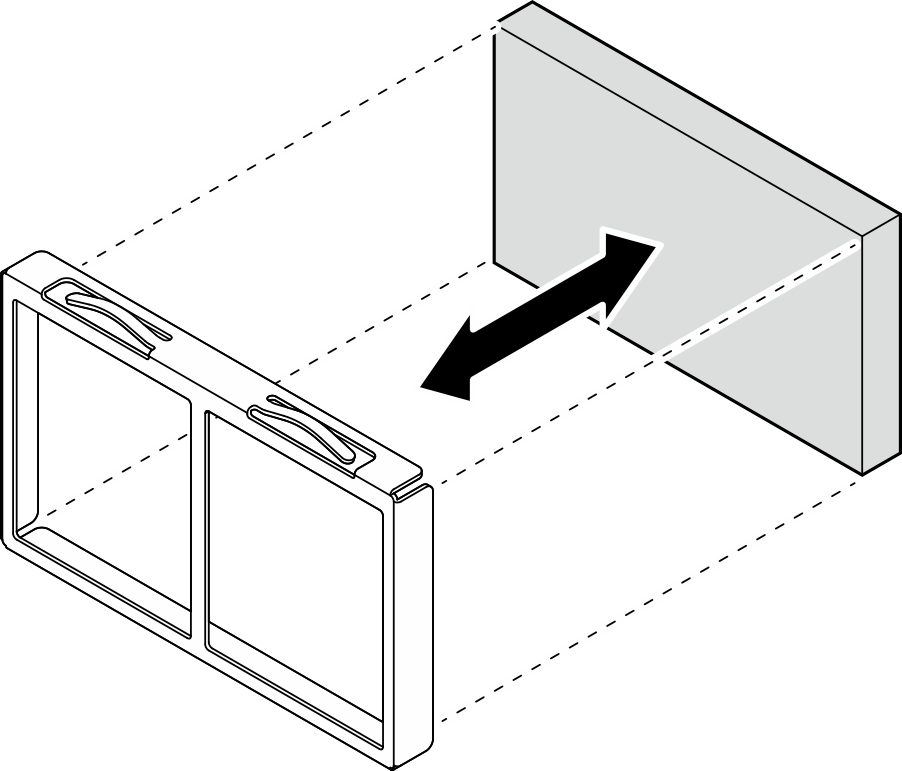

Setzen Sie den Staubfilter in die Staubfilterhalterung ein.
Abbildung 1. Installieren des Staubfilters
Richten Sie die Staubfilterhalterung am Schlitz an der Rückseite des Erweiterungssatzes aus. Schieben Sie dann die Staubfilterhalterung bis zum Anschlag in den Schlitz.
Abbildung 2. Installieren der Staubfilterhalterung

Nach dieser Aufgabe

Installieren Sie die obere Abdeckung der Erweiterung. Siehe Obere Abdeckung der Erweiterung installieren.
Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
