Installazione del filtro antipolvere posteriore

Seguire le istruzioni riportate in questa sezione per installare il filtro antipolvere posteriore.

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
A seconda dell'ambiente operativo, controllare lo stato del filtro antipolvere almeno ogni 3 mesi per assicurarsi che funzioni.

SE100 supporta un filtro antipolvere installato nella parte posteriore del kit di espansione. Il filtro antipolvere ha un valore MERV (Minimum Efficiency Rating Value) di 5, per ASHRAE 52.2-2017/80% di arresto medio per ASHRAE 52.1-1992.

Procedura

Posizionare il filtro antipolvere nel relativo supporto.

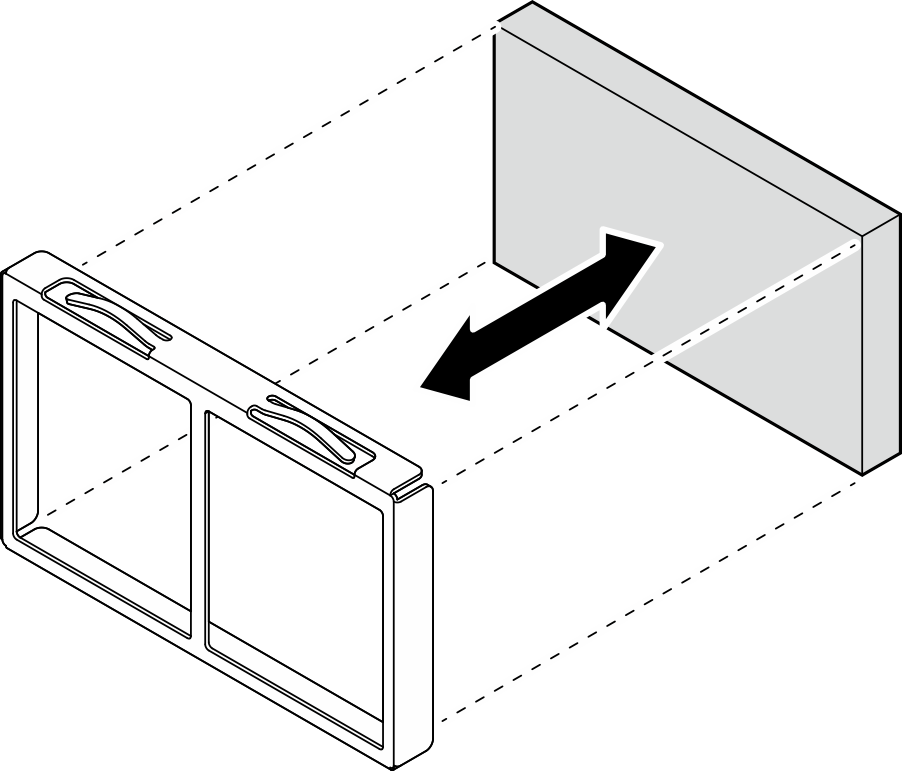

Figura 1. Installazione del filtro antipolvere
Allineare il supporto del filtro antipolvere allo slot sul lato posteriore del kit di espansione, quindi farlo scorrere nello slot finché non si arresta.

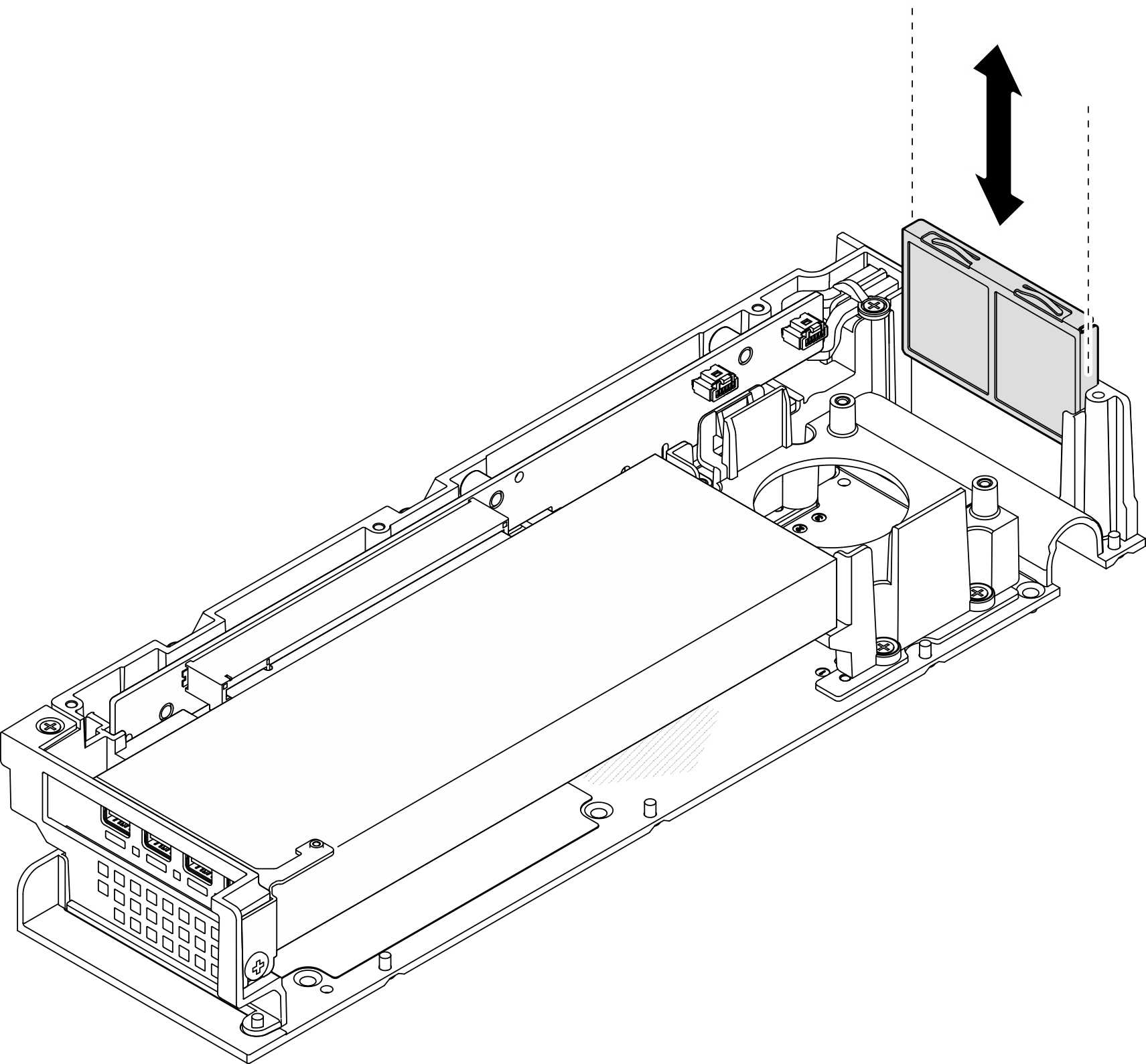

Figura 2. Installazione del supporto del filtro antipolvere

Dopo aver terminato

Installare il coperchio superiore di espansione. Vedere Installazione del coperchio superiore di espansione.
Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
