Instalación del filtro de polvo posterior

Siga las instrucciones que aparecen en esta sección para instalar el filtro de polvo posterior.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Dependiendo del entorno, compruebe el estado del filtro de polvo al menos cada 3 meses para asegurarse de que funciona correctamente.

SE100 admite un filtro de polvo instalado en la parte posterior del kit de expansión. El filtro de polvo tiene un valor mínimo de clasificación de eficiencia (MERV) de 5, según ASHRAE 52.2-2017/80 % de arrestancia media según ASHRAE 52.1-1992.

Procedimiento

Coloque el filtro de polvo en el soporte del filtro de polvo.

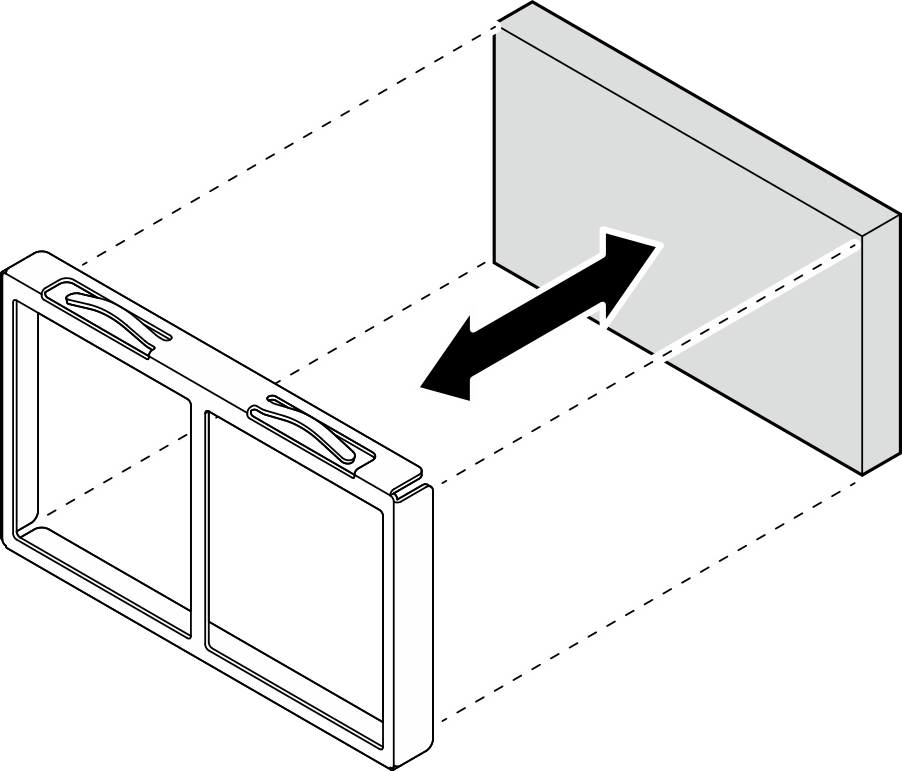

Figura 1. Instalación del filtro de polvo
Alinee el soporte del filtro de polvo con la ranura que se encuentra en la parte posterior del kit de expansión. Luego, deslice el soporte del filtro de polvo en la ranura hasta que se detenga.

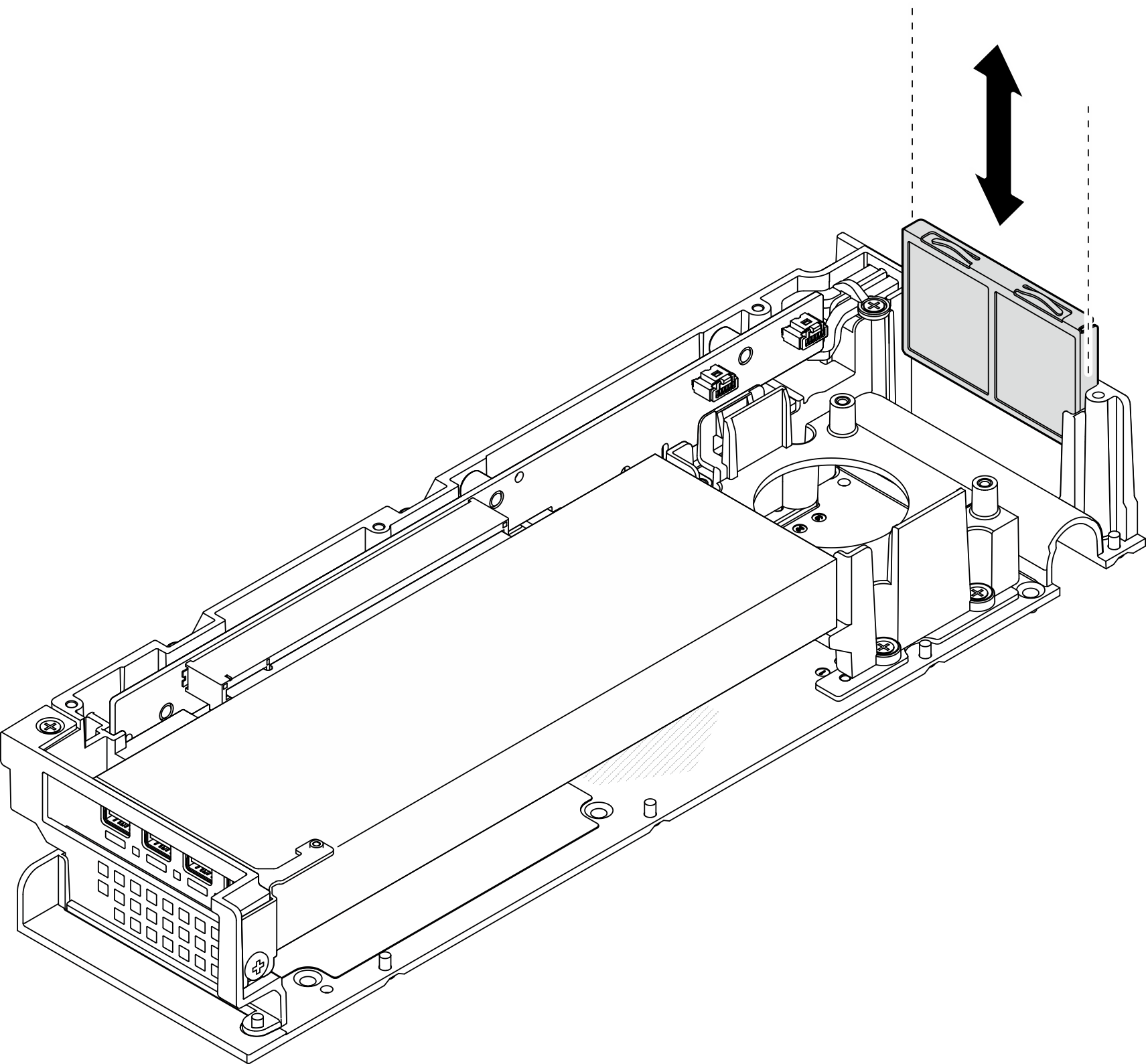

Figura 2. Instalación del soporte del filtro de polvo

Después de finalizar

Instale la cubierta superior de expansión. Consulte Instalación de la cubierta superior de expansión.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
