Installation du filtre antipoussière arrière

Suivez les instructions de la présente section pour installer le filtre à poussière arrière.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Selon l’environnement de fonctionnement, vérifiez l’état du filtre anti-poussière au moins tous les trois mois afin de vous assurer qu’il est fonctionnel.

SE100 prend en charge un filtre à poussières installé à l’arrière du kit d’extension. Le filtre à poussière a une valeur d’efficacité minimale (MERV) de 5, conformément à la norme ASHRAE 52.2-2017/80 % d’arrêt moyen conformément à la norme ASHRAE 52.1-1992.

Procédure

Placez le filtre antipoussière dans le support prévu à cet effet.

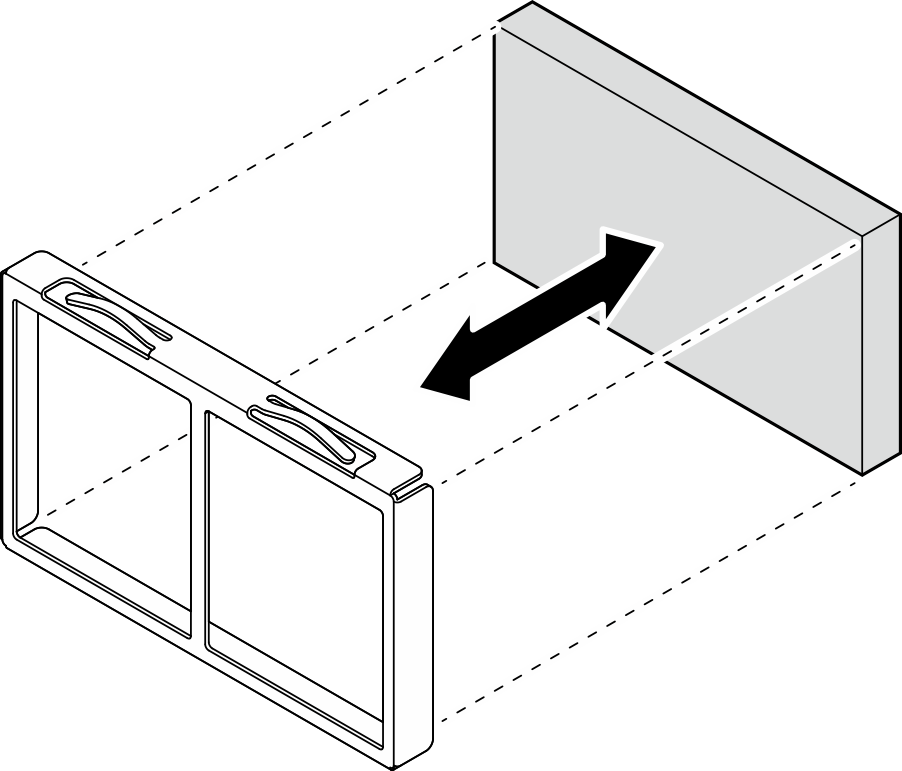

Figure 1. Installation du filtre anti-poussière
Alignez le support du filtre antipoussière sur l’emplacement à l’arrière du kit d’extension, puis faites-le glisser dans l’emplacement jusqu’à la butée.

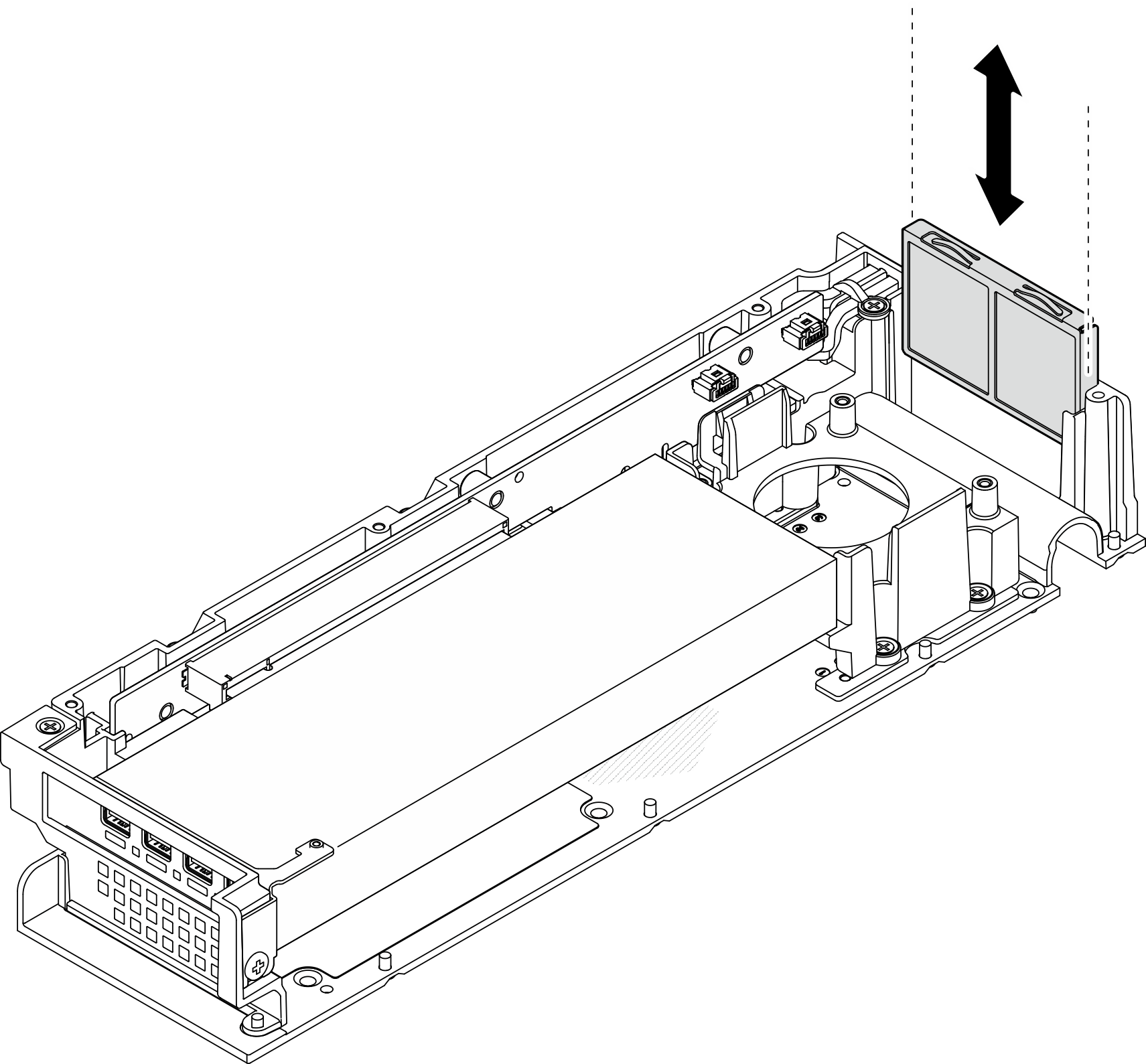

Figure 2. Installation du support de filtre antipoussière

Après avoir terminé

Installez le carter supérieur du kit d’extension. Voir Installation du carter supérieur du kit d’extension.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
