Instalar o filtro de poeira traseiro

Siga as instruções nesta seção para instalar o filtro de poeira traseiro.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Depende do ambiente operacional, verifique o status do filtro de poeira pelo menos a cada três meses para garantir que ele esteja funcional.

O SE100 é compatível com um preenchedor de poeira instalado na parte traseira do kit de expansão. O filtro de poeira tem um valor mínimo de classificação de eficiência (MERV) de 5, de acordo com ASHRAE 52.2-2017/80% de parada média de acordo com ASHRAE 52.1-1992.

Procedimento

Coloque o filtro de poeira no suporte do filtro de poeira.

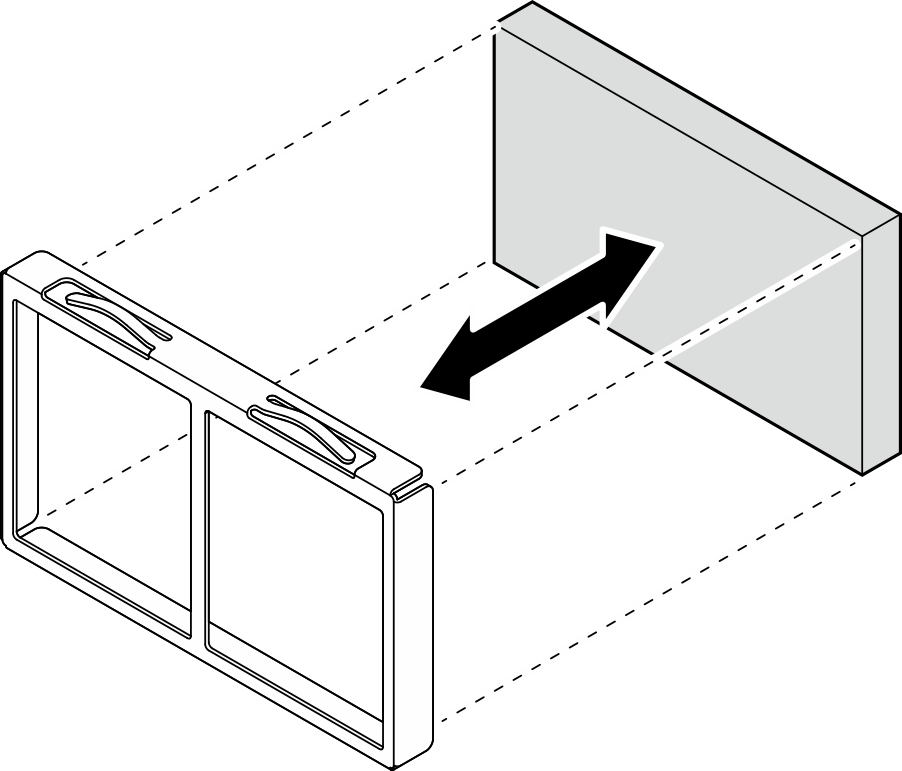

Figura 1. Instalando o filtro de poeira
Alinhe o suporte do filtro de poeira com o slot na parte traseira do kit de expansão; em seguida, deslize o suporte do preenchedor de poeira no slot até que o suporte pare.

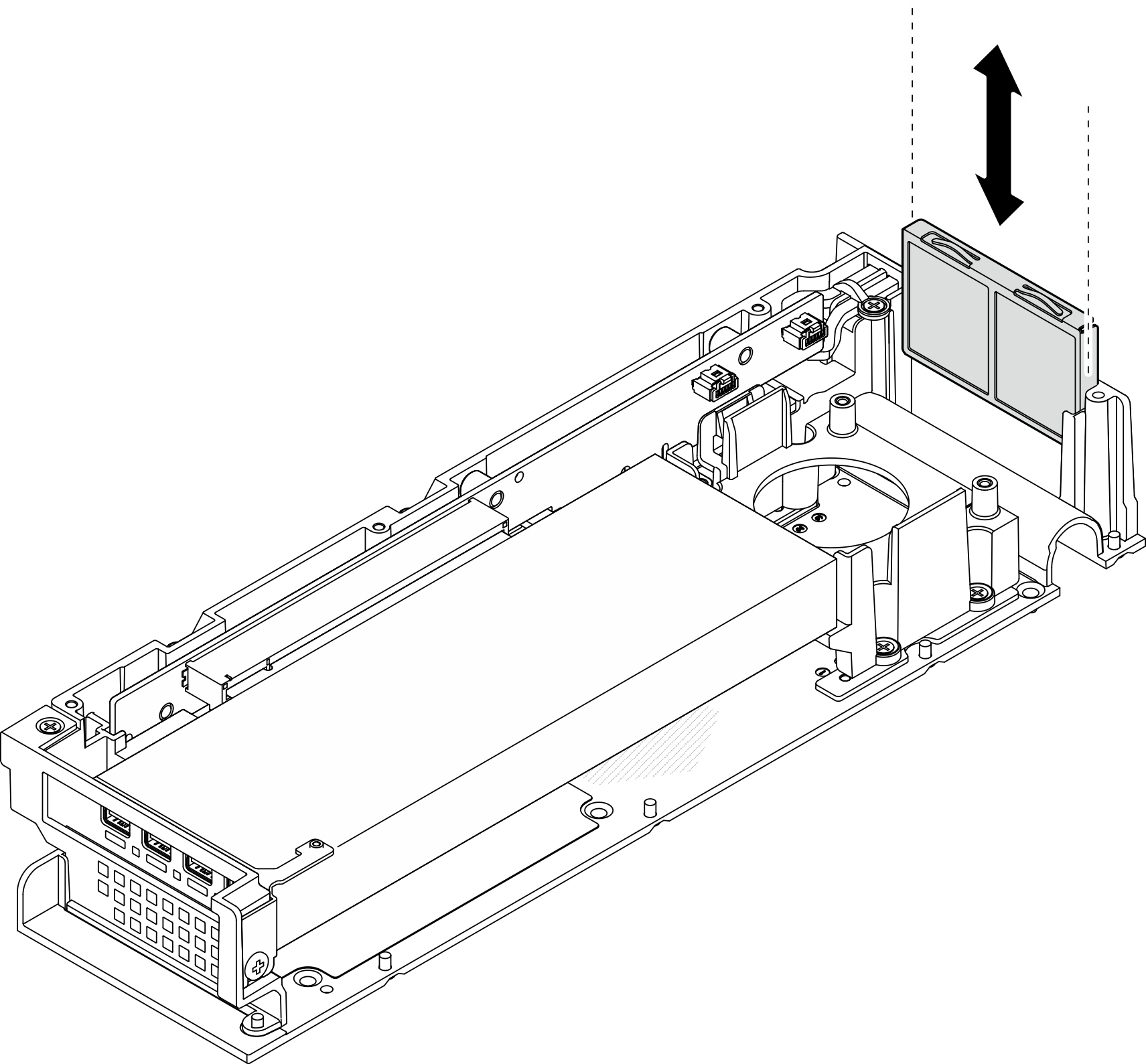

Figura 2. Instalando o suporte do filtro de poeira

Depois de concluir

Instale a tampa superior de expansão. Consulte Instalar a tampa superior de expansão.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
