安装背面灰尘过滤器

按照本节中的说明安装背面灰尘过滤器。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 根据运行环境的不同，请至少每 3 个月检查一次灰尘过滤器的状态，以确保其工作正常。
SE100 支持安装在扩展套件背面的灰尘过滤器。根据 ASHRAE 52.2-2017，灰尘过滤器的最低效率额定值（MERV）为 5；根据 ASHRAE 52.1-1992，平均过滤效率为 80%。

过程

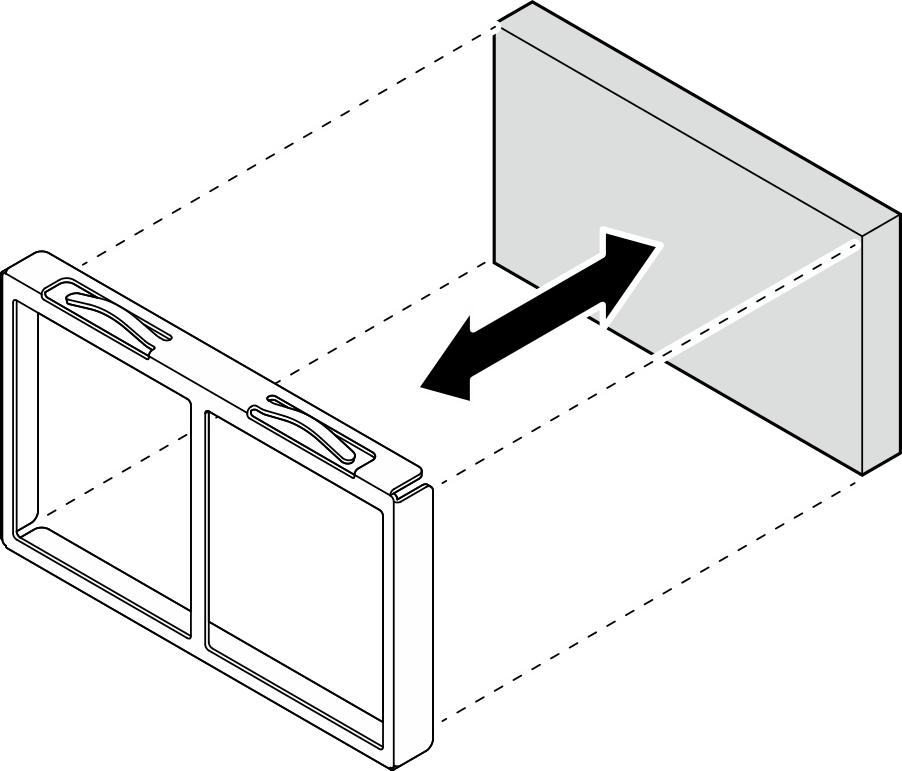

  1. 将灰尘过滤器放入灰尘过滤器夹持器中。
    图 1. 安装灰尘过滤器

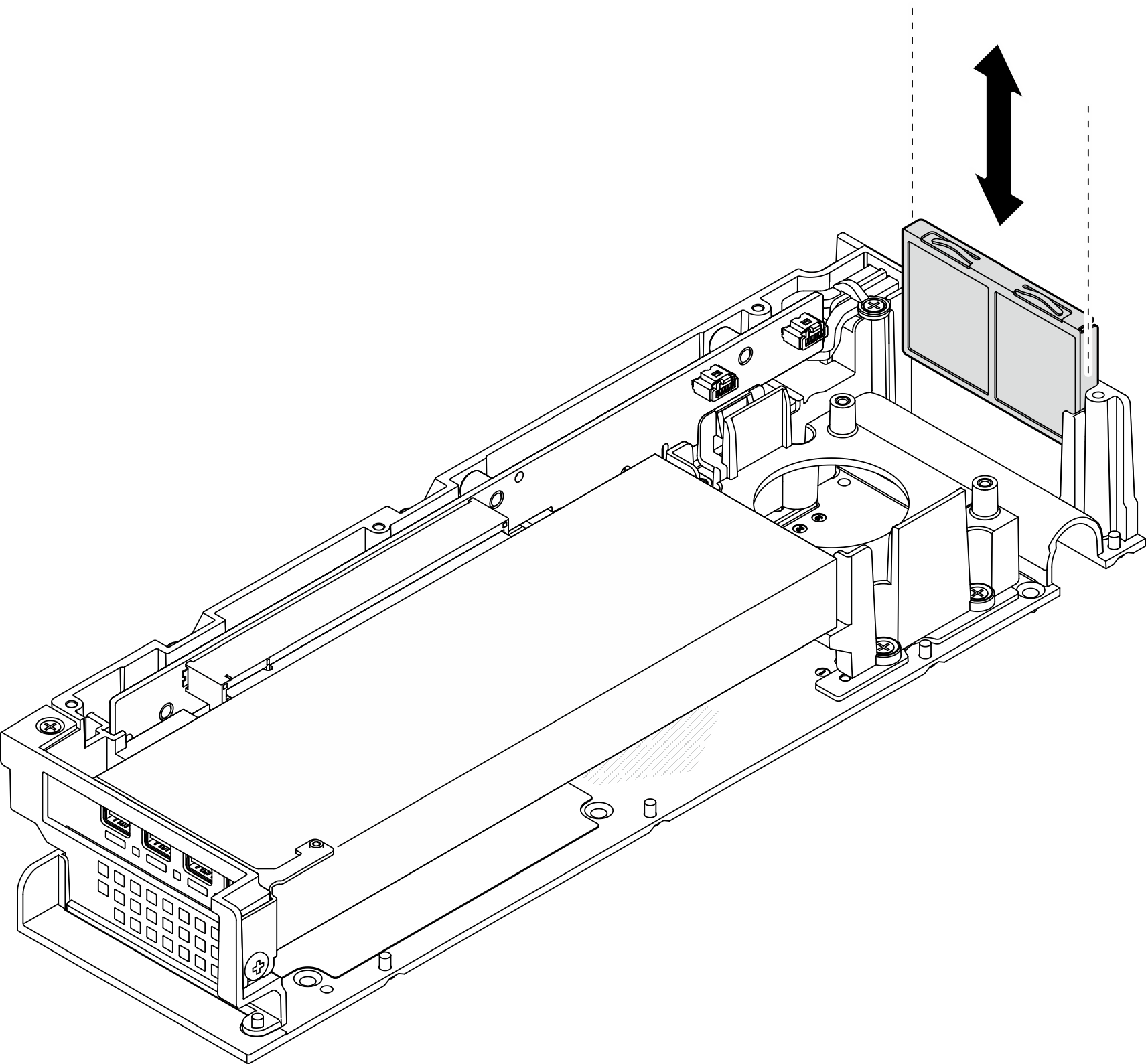

  2. 将灰尘过滤器夹持器与扩展套件背面的插槽对齐；然后将灰尘过滤器夹持器插入插槽，直至其停止不动。
    图 2. 安装灰尘过滤器夹持器

完成之后

  1. 安装扩展套件顶盖。请参阅安装扩展套件顶盖。
  2. 完成部件更换。请参阅完成部件更换。
