Einen Knoten an der Wand oder an der Decke installieren

Mithilfe der Informationen in diesem Abschnitt können Sie einen Knoten an der Wand oder Decke befestigen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Siehe Server ausschalten.

• Stellen Sie sicher, dass vor dem Knoten ein Abstand von 500 mm zum Installieren/Entfernen von Komponenten vorhanden ist.

• Das Höchstgewicht des SE360 V2 Knotens mit Knotenhülse beträgt 9,54 kg (21,03 lb). Um eine sichere Installation zu gewährleisten, muss die Wand für die Montage das vierfache Gewicht des Knotens von 38,16 kg (84,12 lb) tragen können. Andernfalls muss die Oberfläche verstärkt werden, um diese Anforderung zu erfüllen.

• Achten Sie darauf, keine hinter der Wand liegenden Installationen zu beschädigen, z. B. Wasser‑, Gas‑ oder Stromleitungen.

Wichtig

Diese Aufgabe muss von qualifizierten Technikern durchgeführt werden.

Anmerkung

Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

Vorgehensweise

1. Für die Konfiguration mit Wandmontage sind vier M4-Schrauben und vier M6-Schrauben erforderlich. Legen Sie die Schrauben und zugehörigen Teile für diese Aufgabe bereit.
   Anmerkung

   Die passende Länge der Schraube sollte von qualifizierten Technikern ermittelt werden.

   Tabelle 1. Max. Schraubengröße für die inneren vier M4-Schrauben

   	1 Ø 10 mm	2 3 mm	3 4 mm

   Tabelle 2. Schraubengröße für die äußeren vier M6-Schrauben

   	1 max. Ø 14 mm	2 max. 3,4 mm	3 4-6 mm

2. Trennen Sie die Knotenhalterung von der Wandmontageplatte.
   1. Lösen Sie die acht Schrauben, mit denen die Knotenhalterung befestigt ist.



   2. Schieben Sie die Knotenhalterung so weit, bis die Führungsstifte an der Wandmontageplatte in der großen Öffnung der Schlüssellochöffnung sitzen. Entfernen Sie die Knotenhalterung anschließend von der Wandmontageplatte.
      Abbildung 1. Trennen der Knotenhalterung
3. Lösen Sie die acht Schrauben, mit denen die beiden seitlichen Halterungen befestigt sind (vier pro seitlicher Halterung), um die Knotenhalterung zu zerlegen.
   Abbildung 2. Zerlegen der Knotenhalterung


4. Entfernen Sie gegebenenfalls die WLAN-Antennen. Siehe WLAN-Antennen entfernen.
5. Drehen Sie bei Bedarf die Schraube zwischen den beiden SMA-Anschlüssen im Uhrzeigersinn, um die Anschlüsse im Gehäuse zu verkürzen.
   Anmerkung

   Stellen Sie sicher, dass die SMA-Anschlüsse nicht aus dem Gehäuse herausragen. Wenn die SMA-Anschlüsse aus dem Gehäuse herausragen, kann der Knoten nicht erfolgreich installiert werden.

   Abbildung 3. Kürzen der SMA-Anschlüsse


6. Ziehen Sie je nach Modell vier Schrauben oder Rändelschrauben an, um eine seitliche Halterung am Knoten zu befestigen. Wiederholen Sie den Vorgang anschließend für die andere seitliche Halterung.
   Anmerkung

   Die Vorderseiten der seitlichen Halterungen sind mit „L“ und „R“ markiert, um die linke (L) bzw. rechte (R) Halterung zu kennzeichnen (von der Vorderseite des Knotens aus gesehen). Stellen Sie sicher, dass Sie die Halterungen wie in der Abbildung dargestellt mit der korrekten Ausrichtung installieren.

   Abbildung 4. Installieren der seitlichen Halterungen mit Schrauben



   Abbildung 5. Installieren der seitlichen Halterungen mit Rändelschrauben


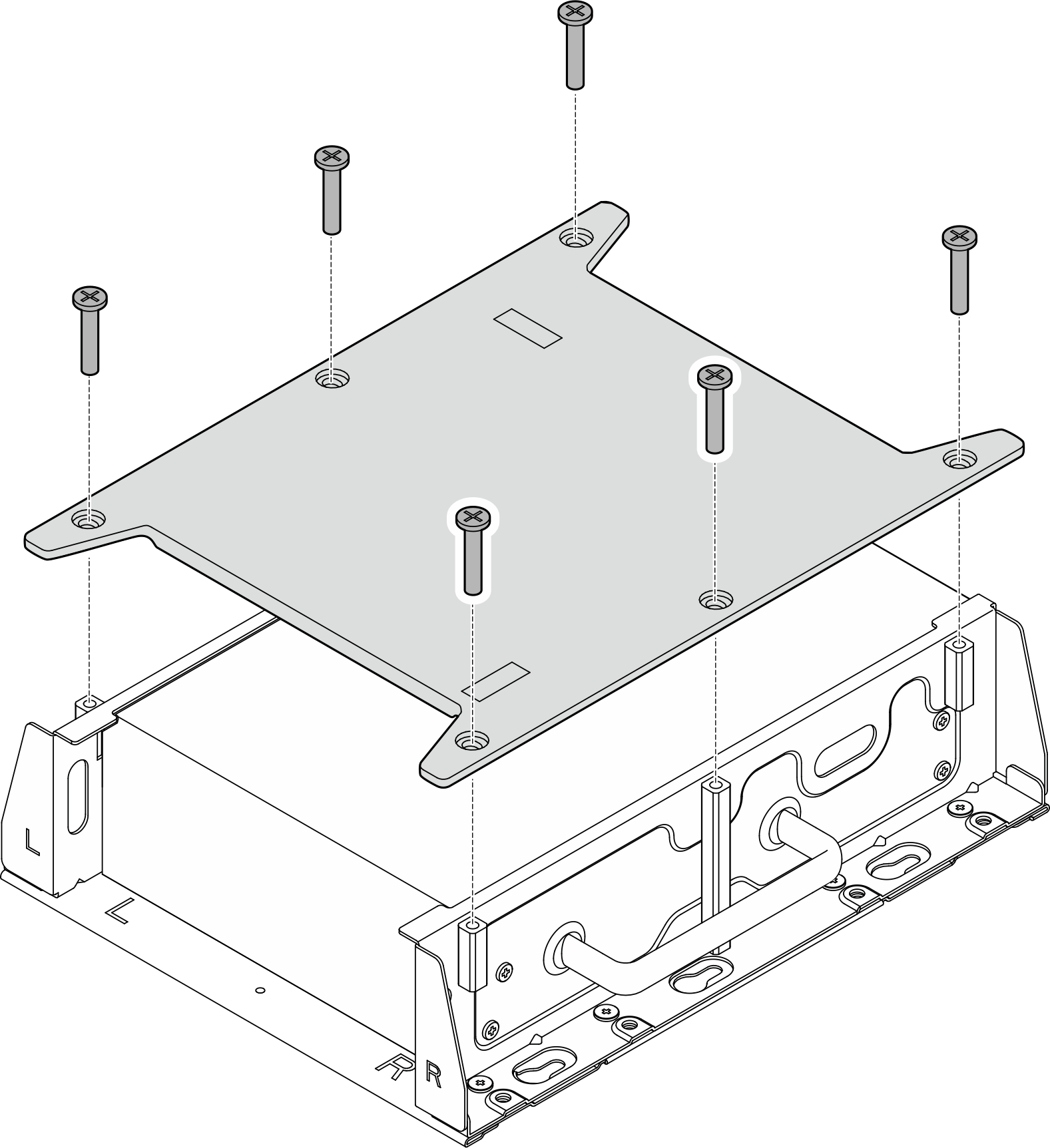

7. Befestigen Sie die Bodenplatte mit acht Schrauben (vier pro Seite) am Knoten.
   Anmerkung

   Achten Sie darauf, die Schrauben an den Schraubenlöchern in der Nähe des Knotens anzuziehen.

   Abbildung 6. Installieren der Bodenplatte


8. Falls zutreffend, fahren Sie die SMA-Anschlüsse vollständig aus und installieren Sie die WLAN-Antennen. (siehe WLAN-Antennen installieren).
9. (Optional) Wenn Sie den Knoten an einer ebenen Wand ohne Schraubenlöcher befestigen möchten, bohren Sie acht Schraubenlöcher in die Wand.
   1. Halten Sie die Wandmontageplatte in der gewünschten Befestigungsposition an die Wand.
   2. Markieren Sie die Positionen der Schraubenlöcher mit einem Bleistift.
   3. Bohren Sie Schraubenlöcher an den acht Markierungen.
   Abbildung 7. Positionen der Schraubenlöcher


10. Befestigen Sie die Wandmontageplatte mit vier M4-Schrauben und vier M6-Schrauben an der Wand.
    Abbildung 8. Installieren des Wandmontageplatte



    Abbildung 9. Positionen der M4-Schrauben

    Abbildung 10. Positionen der M6-Schrauben

11. Installieren Sie die Knotenhalterung an der Wandmontageplatte.
    1. Richten Sie die Knotenhalterung an den Führungsstiften der Wandmontageplatte aus.
    2. Drücken Sie die Knotenhalterung auf die Wandmontageplatte. Schieben Sie die Knotenhalterung dann in der dargestellten Richtung, bis die Führungsstifte in der kleinen Öffnung der Schlüssellochöffnung sitzen.
       Abbildung 11. Installieren der Knotenhalterung


    3. Befestigen Sie die Knotenhülse mit acht Schrauben.
       Abbildung 12. Installieren der Knotenhalterung


12. Schließen Sie das Netzkabel und die anderen erforderlichen externen Kabel am Knoten an.
13. Schalten Sie den Server und alle Peripheriegeräte ein. Siehe Server einschalten.
14. (Optional) Falls erforderlich, bringen Sie die Sicherheitsfrontblende an.
    Anmerkung

    Wenn die Sicherheitsfrontblende installiert ist, ist kein Zugriff auf die vordere Bedienerkonsole und die USB Type-C-Anschlüsse möglich.
    1. Stecken Sie die Lasche der Sicherheitsfrontblende in den Schlitz und neigen Sie die Sicherheitsfrontblende zur Knotenhülse, bis die andere Seite der Sicherheitsfrontblende einrastet.
       Anmerkung

       Stellen Sie sicher, dass die externen Kabel vor dem Knoten durch die entsprechenden Öffnungen der Sicherheitsfrontblende geführt werden.
    2. Verriegeln Sie die Sicherheitsfrontblende mit dem Schlüssel und bewahren Sie ihn sorgfältig auf.
    Abbildung 13. Installieren der Sicherheitsfrontblende
