벽 또는 천장에 노드 설치

이 섹션의 지침에 따라 노드를 벽 또는 천장에 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치/제거 절차를 진행하려면 노드 앞에 500mm의 여유 공간을 확보하십시오.
노드 슬리브를 포함한 SE360 V2 노드의 최대 무게는 9.54kg(21.03lbs)입니다. 안전한 설치를 위해 노드를 마운트할 벽이 무게의 4배, 즉 38.16kg(84.12lbs)을 지탱할 수 있어야 합니다. 그렇지 않은 경우 이 표준을 충족하도록 표면을 보강해야 합니다.
배관, 천연 가스 또는 전기 입력과 같은 기존의 벽 내부 시설을 피하십시오.

중요사항

이 작업은 숙련된 기술자가 수행해야 합니다.

주

모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.

절차

벽면 마운트 구성에는 M4 나사 4개와 M6 나사 4개가 필요합니다. 이 작업을 위해 나사 및 관련 부품을 준비합니다.
주
나사 베이스의 적절한 길이는 자격을 갖춘 전문가가 평가해야 합니다.
표 1. 내부 M4 나사 4개의 최대 크기
1 Ø10mm 2 3mm 3 4mm
표 2. 외부 M6 나사 4개의 크기
1 최대: Ø14mm 2 최대: 3.4mm 3 4~6mm
벽면 마운트 플레이트에서 노드 브래킷을 분리합니다.
1. 노드 브래킷을 고정하는 나사 8개를 풉니다.
2. 벽면 마운트 플레이트의 가이드 핀이 열쇠 구멍의 큰 구멍에 안착될 때까지 노드 브래킷을 밀어 넣습니다. 그런 다음 벽면 마운트 플레이트에서 노드 브래킷을 제거합니다.
  그림 1. 노드 브래킷 분리
2개의 측면 브래킷을 고정하는 나사 8개(측면 브래킷당 4개)를 풀어 노드 브래킷을 분해합니다.
그림 2. 노드 브래킷 분해
해당하는 경우 WLAN 안테나를 제거합니다. WLAN 안테나 제거의 내용을 참조하십시오.
해당하는 경우 두 SMA 커넥터 사이의 나사를 시계 방향으로 돌려 커넥터를 섀시에 맞게 줄입니다.
주
SMA 커넥터가 섀시에 맞게 축소되어야 합니다. SMA 커넥터가 섀시 밖으로 나와 있으면 노드를 제대로 설치할 수 없습니다.
그림 3. SMA 커넥터 줄이기
모델에 따라 4개의 나사 또는 나비 나사를 조여 한쪽 측면 브래킷을 노드에 고정합니다. 그런 다음 반대쪽 브래킷에도 이 절차를 반복합니다.
주
측면 브래킷 앞면에는 왼쪽 브래킷과 오른쪽 브래킷(노드 앞면에서 볼 때)을 나타내는 "L" 및 "R" 로고가 있습니다. 그림과 같이 올바른 방향으로 브래킷을 설치합니다.
그림 4. 나사를 사용하여 측면 브래킷 설치

그림 5. 나비 나사를 사용하여 측면 브래킷 설치

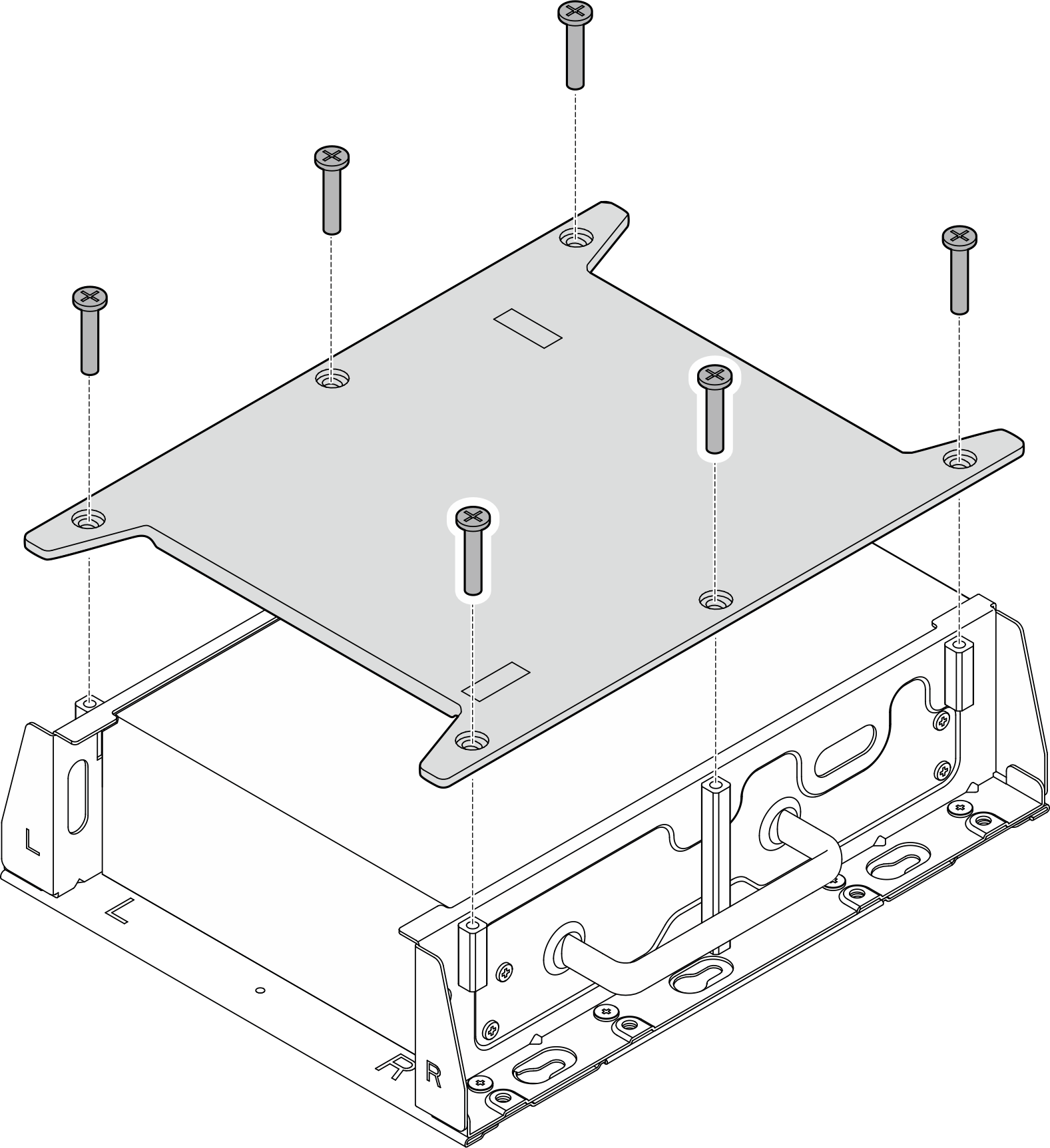

8개의 나사(측면당 4개)를 사용하여 하단 플레이트를 노드에 고정합니다.
주
노드에 가까운 나사 구멍에 나사를 조입니다.
그림 6. 하단 플레이트 설치
해당하는 경우 SMA 커넥터를 완전히 확장하고 WLAN 안테나를 설치합니다. WLAN 안테나 설치의 내용을 참조하십시오.
(옵션) 나사 구멍이 없는 평평한 벽에 노드를 마운트하는 데 필요한 경우 벽에 8개의 나사 구멍을 뚫습니다.
1. 벽면 마운트 플레이트를 마운트 위치에 대고 누릅니다.
2. 연필로 나사 구멍 위치를 표시합니다.
3. 표시한 위치에 8개의 나사 구멍을 뚫습니다.
그림 7. 나사 구멍 위치
M4 나사 4개와 M6 나사 4개를 사용하여 벽면 마운트 플레이트를 벽에 고정합니다.
그림 8. 벽면 마운트 플레이트 설치

그림 9. M4 나사 위치
그림 10. M6 나사 위치
벽면 마운트 플레이트에 노드 브래킷을 설치합니다.
1. 노드 브래킷을 벽면 마운트 플레이트의 가이드 핀에 맞춥니다.
2. 노드 브래킷을 벽면 마운트 플레이트 쪽으로 밉니다. 그런 다음 가이드 핀이 열쇠 구멍의 작은 구멍에 안착될 때까지 노드 브래킷을 밉니다.
  그림 11. 노드 브래킷 설치
3. 8개의 나사로 노드 슬리브를 고정합니다.
  그림 12. 노드 브래킷 설치
전원 케이블과 필요한 기타 외부 케이블을 노드에 연결합니다.
서버와 주변 장치의 전원을 켜십시오. 서버 전원 켜기의 내용을 참조하십시오.
(옵션) 필요한 경우 보안 베젤을 설치합니다.
주
보안 베젤이 설치되어 있는 경우 앞면 오퍼레이터 패널과 USB Type-C 커넥터에 액세스할 수 없습니다.
1. 보안 베젤의 탭을 슬롯에 삽입한 다음, 다른 쪽의 보안 베젤이 딸깍 소리가 나며 고정될 때까지 보안 베젤을 노드 슬리브 방향으로 돌립니다.
  주
  노드 앞면의 외부 케이블이 보안 베젤의 해당 구멍을 통과해야 합니다.
2. 키로 보안 베젤을 잠그고 나중에 사용할 수 있도록 키를 보관하십시오.
그림 13. 보안 베젤 설치

표 1. 내부 M4 나사 4개의 최대 크기

	`1` Ø10mm	`2` 3mm	`3` 4mm

표 2. 외부 M6 나사 4개의 크기

	`1` 최대: Ø14mm	`2` 최대: 3.4mm	`3` 4~6mm
