Installation d’un nœud au mur ou au plafond

Suivez les instructions de la présente section pour installer un nœud au mur ou au plafond.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Consultez Mise hors tension du serveur.

• Réservez un espace libre de 500 mm à l'avant du nœud pour la procédure de retrait/d'installation.

• Le poids maximal du nœud SE360 V2 avec le manchon de nœud est de 9,54 kg (21,03 lb). Afin d'assurer la sécurité de l'installation, le mur sur lequel vous montez le nœud doit pouvoir supporter 4 fois le poids du nœud, soit 38,16 kg (84,12 lb). Si ce n’est pas le cas, la surface doit être renforcée afin de correspondre à cette norme.

• Evitez les utilitaires muraux existants, par exemple, la tuyauterie, les gaz naturels ou les prises électriques.

Important

Cette tâche doit être réalisée par des techniciens qualifiés.

Remarque

Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration.

Procédure

1. La configuration du montage mural nécessite quatre vis M4 et quatre vis M6. Préparez les vis et autres pièces nécessaires pour cette tâche.
   Remarque

   La longueur appropriée de la base de vis doit être évaluée par des techniciens qualifiés.

   Tableau 1. Taille maximale des vis pour les quatre vis M4 intérieures

   	1 Ø10 mm	2 3 mm	3 4 mm

   Tableau 2. Taille de vis pour les quatre vis extérieures M6

   	1 Max : Ø14 mm	2 Max : 3,4 mm	3 4 à 6 mm

2. Séparez le support de nœud de la plaque de montage mural.
   1. Desserrez les huit vis qui maintiennent le support de nœud.



   2. Faites glisser le support du nœud jusqu'à ce que les broches de guidage de la plaque de montage mural soient bien en place dans le grand orifice de la serrure ; puis retirez le support de nœud de la plaque de montage mural.
      Figure 1. Séparer le support de nœud
3. Desserrez les huit vis qui maintiennent les deux supports latéraux (quatre pour chaque support latéral) pour démonter le support du nœud.
   Figure 2. Démonter le support du nœud


4. Le cas échéant, retirez les antennes WLAN. Voir Retirer les antennes WLAN.
5. Le cas échéant, tournez la vis entre les deux connecteurs SMA dans le sens des aiguilles d’une montre afin de raccourcir les connecteurs dans le châssis.
   Remarque

   Assurez-vous que les connecteurs SMA sont raccourcis pour rester le châssis ; si les connecteurs SMA sortent hors du châssis, le nœud ne peut pas être installé correctement.

   Figure 3. Raccourcissement des connecteurs SMA


6. Selon le modèle, fixez quatre vis ou vis à serrage à main pour fixer un support latéral au nœud ; puis répétez la procédure pour l’autre support latéral.
   Remarque

   Les logos « L » et « R » figurant à l'avant des supports latéraux représentent le support gauche (left) et le support droit (right) (vus depuis l'avant du nœud). Assurez-vous d'installer les supports dans le sens indiqué sur l'illustration.

   Figure 4. Installation des supports latéraux avec des vis



   Figure 5. Installation des supports latéraux avec des vis à serrage à main


7. Fixez la plaque inférieure au nœud avec huit vis (quatre de chaque côté).
   Remarque

   Veillez à fixer les vis dans les trous de vis proches du nœud.

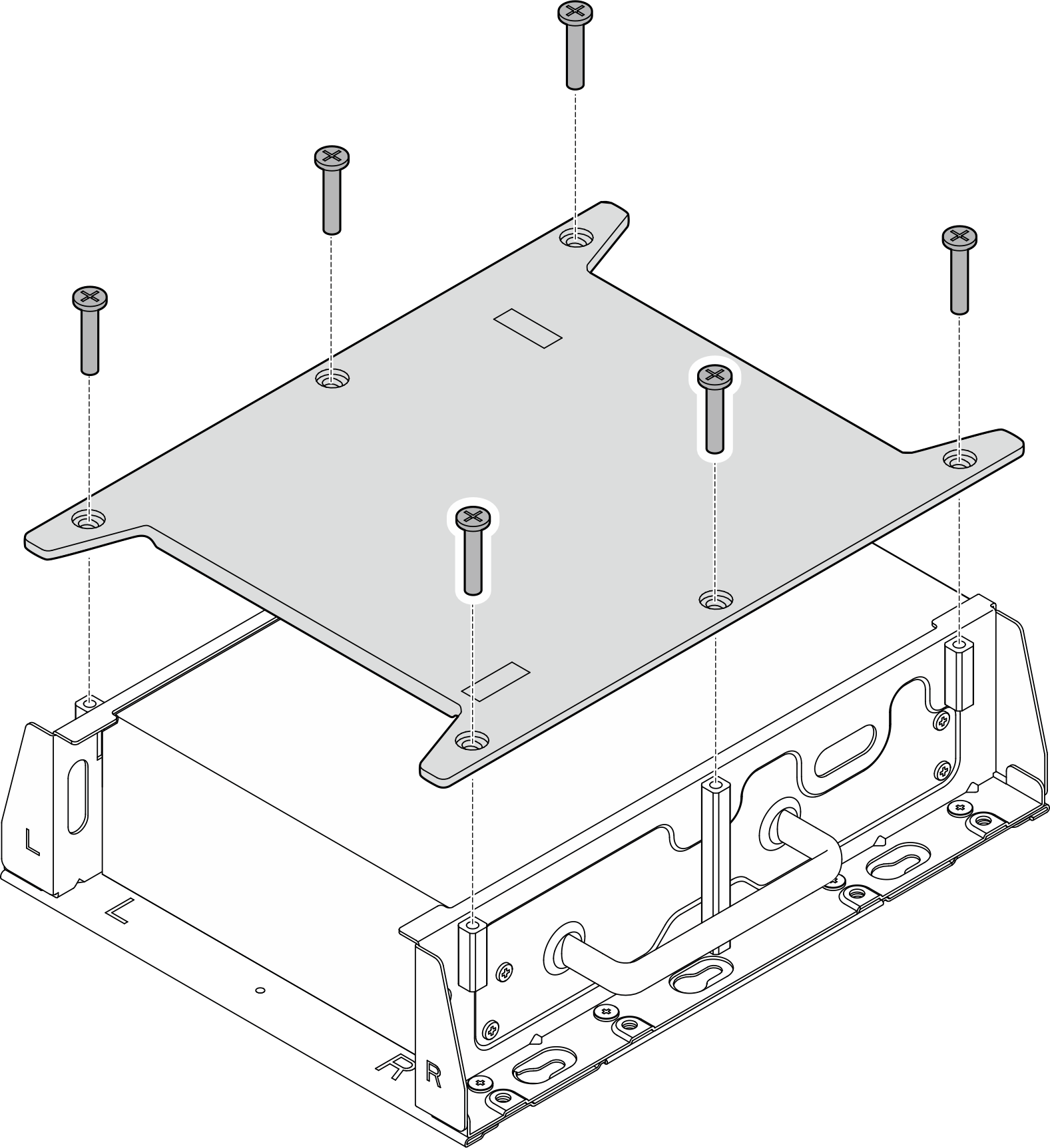

   Figure 6. Installation de la plaque inférieure


8. Le cas échéant, déployez complètement les connecteurs SMA et installez les antennes WLAN. Voir Installation des antennes WLAN.
9. (Facultatif) Pour monter le nœud sur un mur plat sans trous pour vis, percez huit trous pour vis sur le mur si nécessaire.
   1. Appuyez la plaque de montage mural contre l'emplacement de montage.
   2. Marquez les emplacements des trous de vis à l'aide d'un crayon.
   3. Percez les huit trous de vis marqués.
   Figure 7. Emplacements des trous de vis


10. Fixez la plaque de montage mural au mur avec quatre vis M4 et quatre vis M6.
    Figure 8. Installation de la plaque de montage mural



    Figure 9. Emplacements des vis M4

    Figure 10. Emplacements des vis M6

11. Installez le support de nœud sur la plaque de montage mural.
    1. Alignez le support du nœud avec les broches de guidage sur la plaque de montage mural.
    2. Appuyez sur le support du nœud contre la plaque de montage mural, puis faites glisser le support du nœud jusqu'à ce que les broches de guidage s'insèrent dans le petit orifice des serrures.
       Figure 11. Installation du support de nœud


    3. Fixez le manchon du nœud avec huit vis.
       Figure 12. Installation du support de nœud


12. Connectez le câble d’alimentation et les autres câbles externes nécessaires au nœud.
13. Mettez le serveur et les périphériques sous tension. Voir Mise sous tension du nœud.
14. (Facultatif) Si nécessaire, installez le panneau de sécurité.
    Remarque

    Lorsque le panneau de sécurité est installé, le panneau opérateur avant et les connecteurs USB de type C ne sont pas accessibles.
    1. Insérez la patte du panneau de sécurité dans l'emplacement ; pivotez ensuite le panneau de sécurité vers le manchon du nœud jusqu'à ce que l'autre côté du panneau de sécurité soit en place.
       Remarque

       Assurez-vous que les câbles externes devant le nœud passent par les ouvertures correspondantes du panneau de sécurité.
    2. Verrouillez le panneau de sécurité avec la clé et conservez-la pour une utilisation ultérieure.
    Figure 13. Installation du panneau de sécurité
