Instalar um nó na parede ou no teto

Siga as instruções nesta seção para instalar um nó na parede ou no teto.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Reserve 500 mm de folga na frente do nó para o procedimento de instalação/remoção.

• O peso máximo do nó SE360 V2 com gaveta pesa 9,54 kg (21,03 lb). Para uma instalação segura, a parede onde o nó será montado deve ser capaz de suportar quatro vezes o peso do conjunto, 38,16 KG (84,12 lb). Caso contrário, a superfície deve ser reforçada para atender a esta norma.

• Evite os utilitários existentes na parede, como encanamento, gás natural ou entrada elétrica.

Importante

Essa tarefa deve ser executada por técnicos treinados.

Nota

Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

Procedimento

1. A configuração de montagem na parede requer quatro parafusos M4 e quatro parafusos M6. Prepare parafusos e peças relacionadas para esta tarefa.
   Nota

   O comprimento adequado da base do parafuso deve ser avaliado por profissionais qualificados.

   Tabela 1. Tamanho máximo dos quatro parafusos M4 internos

   	1 Ø10 mm	2 3 mm	3 4 mm

   Tabela 2. Tamanho dos quatro parafusos M6 externos

   	1 Máx.: Ø14 mm	2 Máx.: 3,4 mm	3 4-6 mm

2. Separe o suporte do nó da placa de montagem na parede.
   1. Solte os oito parafusos que fixam o suporte do nó.



   2. Deslize o suporte do nó até que os pinos-guia da placa de montagem na parede se encaixem na abertura grande do buraco da fechadura; em seguida, remova o suporte do nó da placa de montagem na parede.
      Figura 1. Separando o suporte do nó
3. Afrouxe os oito parafusos que prendem os dois suportes laterais (quatro para cada suporte lateral) para desmontar o suporte do nó.
   Figura 2. Desmontando o suporte do nó


4. Se aplicável, remova as antenas WLAN. Consulte Remover as antenas WLAN.
5. Se aplicável, gire o parafuso entre os dois conectores da SMA no sentido horário para encurtar os conectores no chassi.
   Nota

   Os conectores SMA devem estar encurtados no chassi; se os conectores SMA estiverem estendidos e fora do chassi, o nó não poderá ser instalado com êxito.

   Figura 3. Encurtando os conectores da SMA


6. Dependendo do modelo, aperte quatro parafusos ou parafusos de orelha para fixar um suporte lateral ao nó; em seguida, repita o procedimento para o outro suporte lateral.
   Nota

   Existem logotipos "L" e "R" marcados na frente dos colchetes laterais que representam o colchete esquerdo e o colchete direito (visto da frente do nó). Instale os suportes com a orientação correta mostrada na ilustração.

   Figura 4. Instalando os suportes laterais com parafusos



   Figura 5. Instalando os suportes laterais com parafusos de orelha


7. Prenda a placa inferior ao nó com oito parafusos (quatro para cada lado).
   Nota

   Aperte os parafusos nos orifícios de parafuso próximos ao nó.

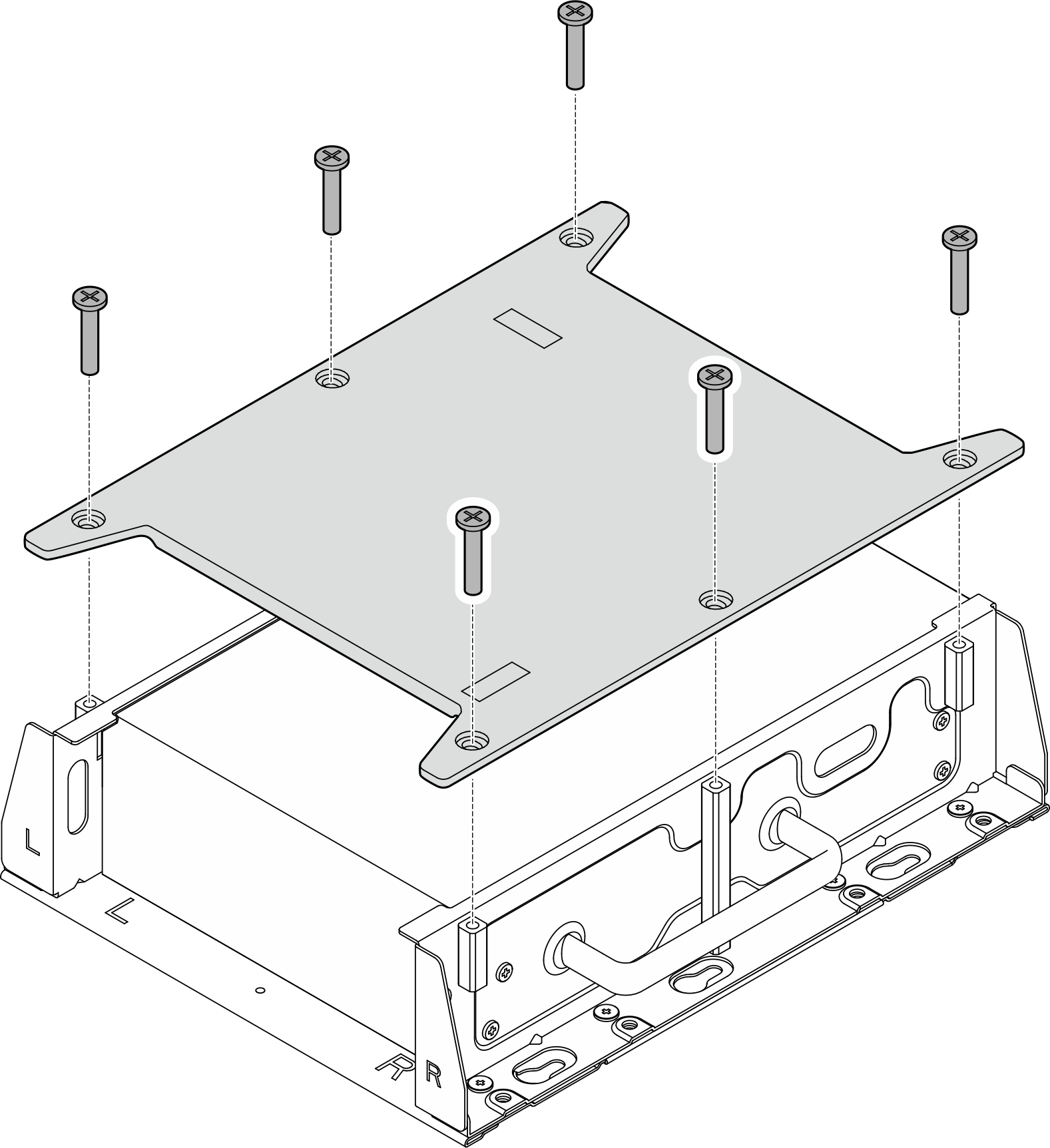

   Figura 6. Instalando a placa inferior


8. Se aplicável, estenda totalmente os conectores SMA e instale as antenas WLAN. Consulte o Instalar as antenas WLAN.
9. (Opcional) Para montar o nó em uma parede plana sem buracos de parafuso, faça oito buracos de parafuso na parede, se necessário.
   1. Pressione a placa de montagem na parede contra o local de montagem.
   2. Marque os locais dos buracos de parafuso com um lápis.
   3. Faça oito buracos de parafuso conforme marcado.
   Figura 7. Locais dos buracos de parafuso


10. Prenda a placa de montagem na parede com quatro parafusos M4 e quatro parafusos M6.
    Figura 8. Instalando a placa de montagem na parede



    Figura 9. Locais dos parafusos M4

    Figura 10. Locais dos parafusos M6

11. Instale o suporte do nó na placa de montagem na parede.
    1. Alinhe o suporte do nó com os pinos-guia na placa de montagem na parede.
    2. Empurre o suporte do nó em direção à placa de montagem na parede; em seguida, deslize o suporte do nó até que os pinos-guia se encaixem na pequena abertura dos orifícios da fechadura.
       Figura 11. Instalando o suporte de nó


    3. Prenda a gaveta de nó com oito parafusos.
       Figura 12. Instalando o suporte de nó


12. Conecte o cabo de alimentação e outros cabos externos necessários ao nó.
13. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.
14. (Opcional) Se necessário, instale o painel de segurança.
    Nota

    Quando o painel de segurança estiver instalado, o painel frontal do operador e os conectores USB Tipo C não estarão acessíveis.
    1. Insira a guia do painel de segurança dentro do slot; em seguida, gire o painel de segurança em direção à gaveta do nó até o outro lado do painel se encaixar.
       Nota

       Os cabos externos na frente do nó devem passar pelas aberturas correspondentes do painel de segurança.
    2. Bloqueie o painel de segurança com a chave e guarde-a para uso futuro.
    Figura 13. Instalando o painel de segurança
