Instalación de un nodo en la pared o el techo

Siga las instrucciones que aparecen en esta sección para instalar un nodo en la pared o el techo.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Deje 500 mm de espacio libre en la parte frontal del nodo para los procedimientos de extracción o instalación.

• El peso máximo del nodo de SE360 V2 con la manga del nodo es 9,54 kg (21,03 lb). Para una instalación segura, la pared para montar el nodo debe poder admitir 4 veces el peso, es decir, 38,16 kg (84,12 lb). Si no es así, se debe reforzar la superficie para cumplir con este estándar.

• Evite los programas de utilidad en pared existentes, por ejemplo, los que están en la pared, los que son los que están en el aire, el gas natural o los suministros eléctricos.

Importante

Esta tarea debe ser operada por técnicos cualificados.

Nota

En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración.

Procedimiento

1. Para la configuración de montaje en pared se necesitan cuatro tornillos M4 y cuatro tornillos M6. Prepare los tornillos y las piezas relacionadas para esta tarea.
   Nota

   Los profesionales cualificados deben evaluar la longitud adecuada de la base de tornillos.

   Tabla 1. Tamaño máximo para los cuatro tornillos M4 internos

   	1 Ø10 mm	2 3 mm	3 4 mm

   Tabla 2. Tamaño para los cuatro tornillos M6 externos

   	1 Máx: Ø14 mm	2 Máx: 3,4 mm	3 4-6 mm

2. Separe el soporte del nodo de la placa del montaje en pared.
   1. Afloje los ocho tornillos que fijan el soporte del nodo.



   2. Deslice el soporte del nodo hasta que las patillas guía de la placa de montaje en pared queden colocadas en la abertura grande de la cerradura y, a continuación, extraiga el soporte del nodo de la placa del montaje en pared.
      Figura 1. Separación del soporte del nodo
3. Afloje los ocho tornillos que fijan los dos soportes laterales (cuatro para cada soporte lateral) para desensamblar el soporte del nodo.
   Figura 2. Desensamblaje del soporte del nodo


4. Si procede, extraiga las antenas de WLAN. Consulte Extracción de las antenas WLAN.
5. Si procede, gire el tornillo entre los dos conectores SMA hacia la derecha para acortar los conectores en el chasis.
   Nota

   Asegúrese de que los conectores SMA estén acortados en el chasis; si los conectores SMA están extendidos y fuera del chasis, el nodo no se podrá instalar correctamente.

   Figura 3. Acortamiento de los conectores SMA


6. Según el modelo, apriete cuatro tornillos o tornillos ajustables para fijar un soporte lateral al nodo y, a continuación, repita el procedimiento en el otro soporte lateral.
   Nota

   Los logotipos “L” y “R” marcados en la parte frontal de los soportes laterales representan el soporte izquierdo y el soporte derecho (vistos desde la parte frontal del nodo). Asegúrese de instalar los soportes con la orientación correcta que se muestra en la ilustración.

   Figura 4. Instalación de los soportes laterales con tornillos



   Figura 5. Instalación de los soportes laterales con tornillos ajustables


7. Fije la placa inferior al nodo con ocho tornillos (cuatro para cada lado).
   Nota

   Asegúrese de fijar los tornillos en los orificios de tornillos cercanos al nodo.

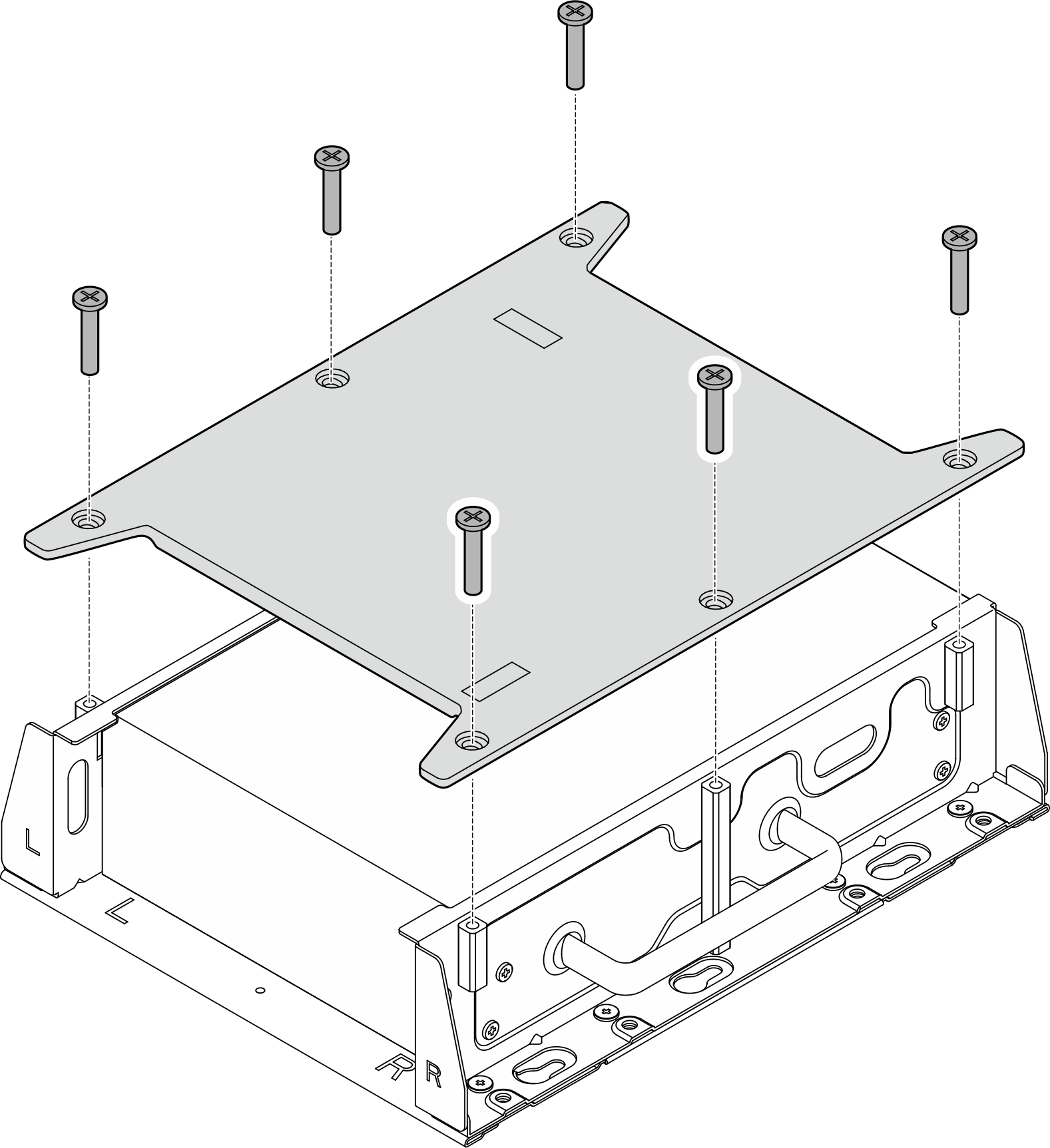

   Figura 6. Instalación de la placa inferior


8. Si procede, extienda completamente los conectores SMA e instale las antenas WLAN. Consulte Instalación de las antenas WLAN.
9. (Opcional) Para montar el nodo en una pared plana sin orificios de tornillos, taladre ocho orificios de tornillos en la pared, si es necesario.
   1. Presione la placa de montaje en pared contra la ubicación de montaje.
   2. Marque las ubicaciones de los orificios de tornillos con un lápiz.
   3. Taladre ocho orificios de tornillos según la marca.
   Figura 7. Ubicaciones de los orificios de tornillos


10. Fije la placa de montaje en pared a la pared con cuatro tornillos M4 y cuatro tornillos M6.
    Figura 8. Instalación de la placa de montaje en pared



    Figura 9. Ubicaciones de los tornillos M4

    Figura 10. Ubicaciones de los tornillos M6

11. Instale el soporte del nodo en la placa de montaje en pared.
    1. Alinee el soporte del nodo con las patillas de guía en la placa de montaje en pared.
    2. Empuje el soporte del nodo hacia la placa de montaje en pared y, a continuación, deslice el soporte del nodo hasta que las patillas guía queden colocadas en la pequeña abertura de las cerraduras.
       Figura 11. Instalación del soporte del nodo


    3. Fije la manga del nodo con ocho tornillos.
       Figura 12. Instalación del soporte del nodo


12. Conecte el cable de alimentación y otros cables externos necesarios al nodo.
13. Encienda el servidor y los dispositivos periféricos. Consulte Encendido del servidor.
14. (Opcional) Si es necesario, instale el marco biselado de seguridad.
    Nota

    Cuando el marco biselado de seguridad está instalado, no se puede acceder al panel frontal del operador ni a los conectores USB de tipo C.
    1. Inserte la pestaña del marco biselado de seguridad en la ranura y, a continuación, gire el marco biselado de seguridad hacia la manga del nodo hasta que el otro lado del marco biselado de seguridad encaje en su lugar.
       Nota

       Asegúrese de que los cables externos que hay frente al nodo pasen a través de las aberturas correspondientes del marco biselado de seguridad.
    2. Bloquee del marco biselado de seguridad con la llave y guárdela para usarla más adelante.
    Figura 13. Instalación del marco biselado de seguridad
