將節點安裝到牆壁或天花板

請依照本節中的指示將節點安裝到牆壁或天花板。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
在節點前預留 500 公釐的空隙，以便進行安裝/拆卸程序。
含節點套筒的 SE360 V2 節點的最大重量為 9.54 公斤（21.03 磅）。為了確保安裝的安全性，用於安裝節點的牆壁必須能夠承受 4 倍的節點重量，即 38.16 公斤（84.12 磅）。如果無法滿足此條件，則必須對牆面進行加固以符合此標準。
請避開現有的牆內公用設施，例如管道、天然氣或電力輸入。

重要

此作業必須由訓練有素的技術人員進行。

註

視型號而定，您的伺服器看起來可能與圖例稍有不同。

程序

壁掛式配置需要四個 M4 螺絲和四個 M6 螺絲。請為此作業備妥螺絲和相關零件。
註
螺絲底座的適當長度應由合格的專業人員評估。
表 1. 內側四個 M4 螺絲的最大螺絲尺寸
1 Ø10 公釐 2 3 公釐 3 4 公釐
表 2. 外側四個 M6 螺絲的螺絲尺寸
1 最大：Ø14 公釐 2 最大：3.4 公釐 3 4-6 公釐
將節點托架與壁掛板分開。
1. 鬆開固定節點托架的八個螺絲。
2. 滑動節點托架，直到壁掛板上的導件插腳位於鎖孔的大開口中；然後，從壁掛板卸下節點托架。
  圖 1. 分開節點托架
鬆開固定兩個側托架的八個螺絲（每個側托架四個）以拆卸節點托架。
圖 2. 拆卸節點托架
如果適用，請卸下 WLAN 天線。請參閱卸下 WLAN 天線。
如果適用，請順時針旋轉兩個 SMA 接頭之間的螺絲，將接頭縮短到機箱內。
註
確保將 SMA 接頭縮短到機箱內；如果 SMA 接頭伸出機箱外，則無法成功安裝節點。
圖 3. 縮短 SMA 接頭
視型號而定，鎖緊四個螺絲或翼型螺絲，將一個側托架固定到節點；然後對另一個側托架重複此程序。
註
側托架的正面分別標示有「L」和「R」標誌，代表其為左托架和右托架（從節點正面檢視）。確保依照圖中所示的正確方向安裝托架。
圖 4. 用螺絲安裝側托架

圖 5. 用翼型螺絲安裝側托架
使用八個螺絲（每側四個）將底板固定到節點上。
註
確保將螺絲固定在靠近節點的螺絲孔中。

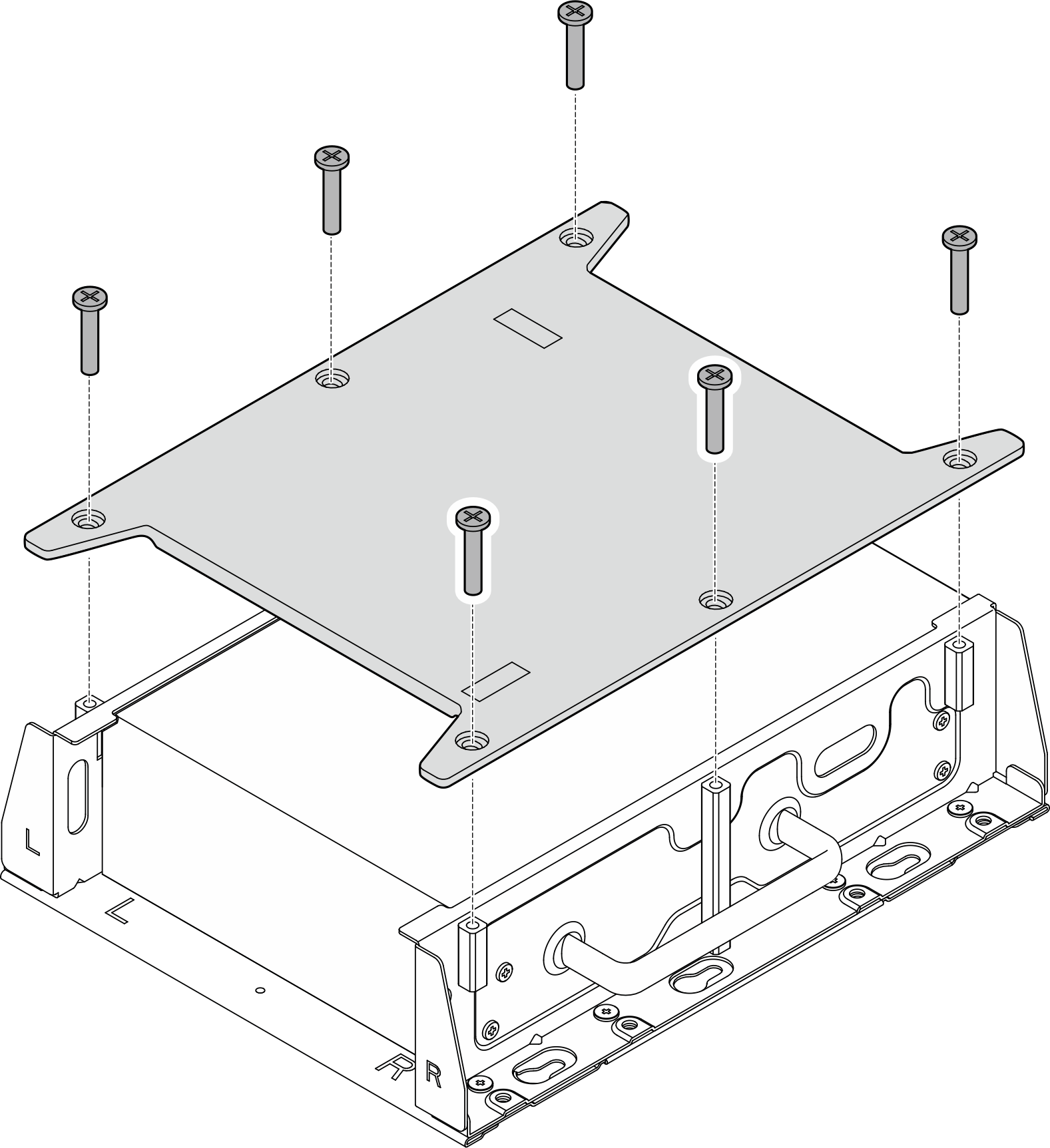

圖 6. 安裝底板
如果適用，請將 SMA 接頭完全伸出，然後安裝 WLAN 天線。請參閱安裝 WLAN 天線。
（選用）若要將節點裝載在沒有螺絲孔的平坦牆面，請視需要在牆上鑽八個螺絲孔。
1. 將壁掛板抵住裝載位置。
2. 用鉛筆標記螺絲孔的位置。
3. 按照標記鑽八個螺絲孔。
圖 7. 螺絲孔的位置
使用四個 M4 螺絲和四個 M6 螺絲將壁掛板固定在牆壁上。
圖 8. 安裝壁掛板

圖 9. M4 螺絲的位置
圖 10. M6 螺絲的位置
將節點托架安裝到壁掛板。
1. 將節點托架對齊壁掛板上的導件插腳。
2. 將節點托架推向壁掛板；然後，滑動節點托架，直到導件插腳位於鎖孔的小開口中。
  圖 11. 安裝節點托架
3. 用八個螺絲固定節點套筒。
  圖 12. 安裝節點托架
將電源線和其他必要的外部纜線連接到節點。
開啟伺服器和週邊裝置的電源。請參閱開啟伺服器電源。
（選用）如有需要，請安裝安全擋板。
註
安裝安全擋板後，便無法接觸前方操作面板和 USB Type-C 接頭。
1. 將安全擋板的卡榫插入插槽；然後將安全擋板朝節點套筒轉動，直到安全擋板的另一側卡入定位。
  註
  確保節點前面的外部纜線穿過安全擋板的對應開口。
2. 使用鑰匙鎖定安全擋板，然後將鑰匙存放起來，以供日後使用。
圖 13. 安裝安全擋板
