Seguire le istruzioni riportate in questa sezione installare un nodo a parete o soffitto.
Informazioni su questa attività
S002![disconnect all power](disconnect_all_power_sources-111.png)
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Lasciare 500 mm di spazio libero nella parte anteriore del nodo per la procedura di installazione/rimozione.
Il peso massimo del nodo SE360 V2 con l'apposita maniglia è di 9,54 kg (21,03 libbre). Per un'installazione sicura, la parete su cui montare il nodo deve supportare 4 volte il peso del nodo, ovvero 38,16 kg (84,12 libbre). In caso contrario, è necessario rinforzare la superficie per renderla conforme a questo standard.
Evitare di usare utenze a parete esistenti, ad esempio impianto idraulico, per gas naturale o elettrico.
Questa attività deve essere eseguita da tecnici qualificati.
A seconda del modello, il server può avere un aspetto leggermente diverso dall'illustrazione.
Procedura
- La configurazione con montaggio a parete richiede quattro viti M4 e quattro viti M6. Preparare le viti e le parti correlate per questa attività.
La lunghezza appropriata della base delle viti deve essere valutata da personale qualificato.
Tabella 1. Dimensione massima della vite per le quattro viti M4 interne |
| 1 Ø10 mm | 2 3 mm | 3 4 mm |
Tabella 2. Dimensioni delle viti per le quattro viti M6 esterne |
| 1 Massimo: Ø14 mm | 2 Massimo: 3,4 mm | 3 4-6 mm |
- Separare la staffa del nodo dalla piastra di montaggio a parete.
- Allentare le otto viti che fissano la staffa del nodo.
- Far scorrere la staffa del nodo finché i piedini della guida sulla piastra di montaggio a parete non sono inseriti nell'apertura ampia del foro; quindi rimuovere la staffa del nodo dalla piastra di montaggio a parete.
Figura 1. Separazione della staffa del nodo
- Allentare le otto viti che fissano le due staffe laterali (quattro per ciascuna staffa laterale) per smontare la staffa del nodo.
Figura 2. Smontaggio della staffa del nodo![](se360v2-280-wm-400.png)
- Se applicabile, rimuovere le antenne WLAN. Vedere Rimozione delle antenne WLAN.
- Se applicabile, ruotare la vite tra i due connettori SMA in senso orario per accorciare i connettori nello chassis.
Assicurarsi che i connettori SMA si trovino nella posizione più corta nello chassis; se i connettori SMA sono estesi e fuoriescono dallo chassis, il nodo non può essere installato correttamente.
Figura 3. Accorciamento dei connettori SMA![](se360v2-154-sma-250.png)
- A seconda del modello, utilizzare quattro viti normali o zigrinate per fissare una staffa laterale al nodo; quindi, ripetere la procedura per l'altra staffa laterale.
Sono presenti i loghi "L" e "R" sulla parte anteriore delle staffe laterali che rappresentano le staffe sinistra e destra (viste dalla parte anteriore del nodo). Assicurarsi di installare le staffe con l'orientamento corretto mostrato nella figura.
Figura 4. Installazione delle staffe laterali con viti![](se360v2-300-wm-450.png)
Figura 5. Installazione delle staffe laterali con viti zigrinate![](se360v2-281-wm-450.png)

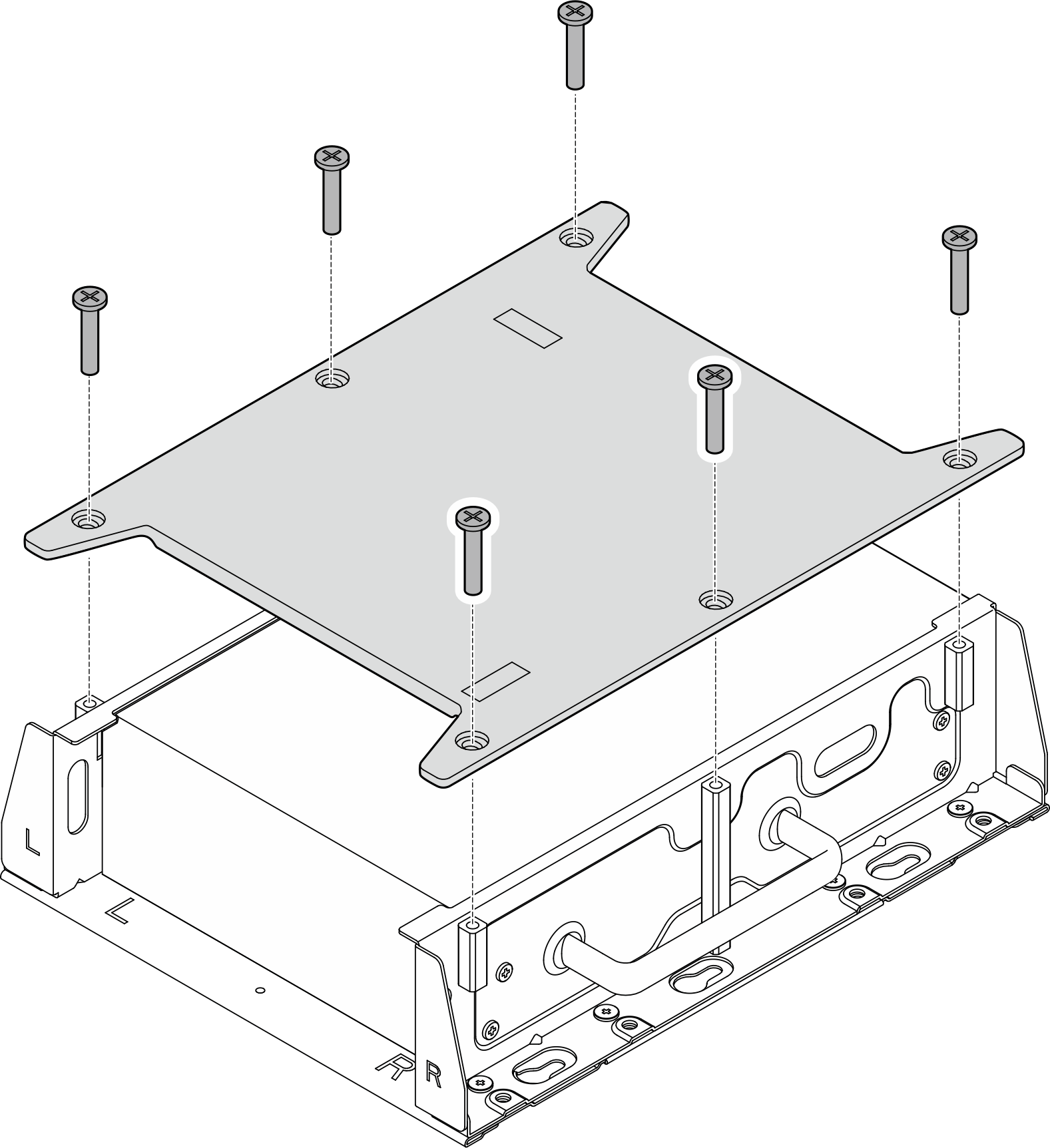

- Fissare la piastra inferiore al nodo con otto viti (quattro per ciascun lato).
Assicurarsi di fissare le viti ai fori per viti vicini al nodo.
Figura 6. Installazione della piastra inferiore![](se360v2-282-wm-450.png)
- Se applicabile, estendere completamente i connettori SMA e installare le antenne WLAN. Vedere Installazione delle antenne WLAN.
- (Facoltativo) Per montare il nodo su una parete piana senza fori per viti, praticarne otto su tale parete, se necessario.
- Spingere la piastra di montaggio a parete verso la posizione di montaggio.
- Contrassegnare le posizioni dei fori per viti con una matita.
- Praticare gli otto fori per viti dove contrassegnato.
Figura 7. Posizioni dei fori per viti![Locations of screw holes](se360v2-053-wm-500.png)
- Fissare la piastra di montaggio a parete con quattro viti M4 e quattro viti M6.
Figura 8. Installazione della piastra di montaggio a parete![Installing the wall-mount plate](se360v2-054-wm-550.png)
Figura 9. Posizioni delle viti M4![](se360v2-049-wm-300.png)
| Figura 10. Posizioni delle viti M6![](se360v2-050-wm-300.png)
|
- Installare la staffa del nodo sulla piastra di montaggio a parete.
- Allineare la staffa del nodo con i piedini della guida sulla piastra di montaggio a parete.
- Spingere la staffa del nodo verso la piastra di montaggio a parete; quindi, far scorrere la staffa del nodo finché i piedini della guida non sono posizionati nella piccola apertura dei fori.
Figura 11. Installazione della staffa del nodo![](se360v2-284-wm-400.png)
- Fissare la maniglia del nodo con otto viti.
Figura 12. Installazione della staffa del nodo![](se360v2-285-wm-300.png)
- Collegare il cavo di alimentazione e gli altri cavi esterni necessari al nodo.
- Accendere il server e le periferiche. Vedere Accensione del server.
- (Facoltativo) Se necessario, installare la mascherina di sicurezza.
Quando è installata la mascherina di sicurezza, il pannello anteriore dell'operatore e i connettori USB Type-C non sono accessibili.
Inserire la linguetta della mascherina di sicurezza nello slot; quindi, ruotare la mascherina di sicurezza verso la maniglia del nodo finché l'altro lato della mascherina di sicurezza non scatta in posizione.Assicurarsi che i cavi esterni sulla parte anteriore del nodo passino attraverso le aperture corrispondenti della mascherina di sicurezza.
Bloccare la mascherina di sicurezza con la chiave e conservarla per un uso futuro.
Figura 13. Installazione della mascherina di sicurezza![Installing the security bezel](se360v2-056-wm-450.png)
