Roteamento de cabos para conjuntos de placa riser PCIe e unidades hot-swap

Consulte este tópico para saber como fazer o roteamento de cabos para os conjuntos da placa riser PCIe e unidades hot-swap.

Atenção
Para chassis de 300 mm, certifique-se de concluir o roteamento do cabo do adaptador antes de prosseguir com o roteamento do cabo da placa riser (consulte Roteamento de cabos para o adaptador de energia GPU/FPGA).

Escolha o plano de roteamento na tabela a seguir de acordo com a configuração planejada.



Tabela 1. Configurações da placa riser e planos de roteamento de cabos
ConfiguraçãoPlaca riser 1Placa riser 2
x16/x8 + x8x/16Slot 516 adaptadores PCIeSlot 38 adaptadores PCIe
Slot 68 adaptadores PCIeSlot 416 adaptadores PCIe
x16/x16 + x16/x16Slot 516 adaptadores PCIeSlot 316 adaptadores PCIe
Slot 616 adaptadores PCIeSlot 416 adaptadores PCIe
x16/x16 + x16Slot 516 adaptadores PCIeSlot 3N/D
Slot 616 adaptadores PCIeSlot 416 adaptadores PCIe
x16 + x16 *Slot 516 adaptadores PCIeSlot 3N/D
Slot 6N/DSlot 416 adaptadores PCIe
x16/x16 + x8/x16Slot 516 adaptadores PCIeSlot 38 adaptadores PCIe
Slot 616 adaptadores PCIeSlot 416 adaptadores PCIe
x16/x16 + GPU FL DWSlot 516 adaptadores PCIeSlot 4Adaptador de GPU de comprimento integral de largura dupla
Slot 616 adaptadores PCIe
GPU FL DW + GPU FL DWSlot 5Adaptador de GPU de comprimento integral de largura duplaSlot 4Adaptador de GPU de comprimento integral de largura dupla
x16 + AnyBaySlot 516 adaptadores PCIeSlot 3Gaiola de unidade AnyBay
Slot 6N/DSlot 4
x16/x16 + AnyBaySlot 516 adaptadores PCIeSlot 3Gaiola de unidade AnyBay
Slot 616 adaptadores PCIeSlot 4
x16/x8 + AnyBaySlot 516 adaptadores PCIeSlot 3Gaiola de unidade AnyBay
Slot 68 adaptadores PCIeSlot 4

* Para essa configuração, não é necessário nenhum cabo riser.

x16/x8 + x8x/16

Tabela 2. Roteamento de cabos para x16/x8 (placa riser 1) + x8/x16 (placa riser 2)
Placa riser 1 (x16/x8)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 3
Placa riser 2 (x8/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 0 (vertical)Conector PCIe 2

x16/x16 + x16/x16

Tabela 3. Roteamento de cabos para x16/x16 (placa riser 1) + x16/x16 (placa riser 2)
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4
Placa riser 2 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 0 (vertical)Conector PCIe 2
2Conector da placa riser 1 (ângulo direito)Conector PCIe 3
Tabela 4. Roteamento de cabos para x16/x16 (placa riser 1) + x16/x16 (placa riser 2)
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4
Placa riser 2 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 0 (vertical)Conector PCIe 2
2Conector da placa riser 1 (ângulo direito)Conector PCIe 3

x16/x16 + x16

Tabela 5. Roteamento de cabos para x16/x16 (placa riser 1) + x16 (placa riser 2)
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4
Placa riser 2 (x16)
Nenhum cabo é necessário aqui.

x16/x16 + x8/x16

Tabela 6. Roteamento de cabos para x16/x16 (placa riser 1) + x8/x16 (placa riser 2)
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4
Placa riser 2 (x8/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 0 (vertical)Conector PCIe 2

x16/x16 + GPU FL DW

Para a placa riser 2, não é necessário nenhum cabo de placa riser.

Conecte os cabos de energia do adaptador de GPU de comprimento integral de largura dupla instalado na placa riser 2.

Tabela 7. Roteamento de cabos para x16/x16 (placa riser 1) + GPU FL DW
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4
Riser 2 (GPU FL DW)
Nenhum cabo é necessário aqui.

GPU FL DW + GPU FL DW

Para essa configuração, não é necessário nenhum cabo riser.

Conecte os cabos de alimentação dos adaptadores de GPU de largura dupla e comprimento integral.

Tabela 8. Roteamento de cabos para GPU FL DW + GPU FL DW
GPU FL DW + GPU FL DW


De (placa riser)Para (integrado)
1GPU no Slot 5, placa riser 1Conector de energia GPU 2
2GPU no Slot 4, placa riser 2Conector de energia GPU 1

x16 + AnyBay

Sem adaptador RAID de hardware (SATA/NVMe)

Tabela 9. Roteamento de cabos para x16 (placa riser 1) + AnyBay SATA/NVMe (placa riser 2)
Placa riser 1 (x16)
Nenhum cabo é necessário aqui.
Riser 2 (AnyBay SAS/SATA/NVMe)


De (painel traseiro da unidade)Para (integrado)
1Conector SAS/SATA do painel traseiro da unidadeConector SATA (4 a 7)
2Conector de energia do painel traseiro da unidadeConector de energia da unidade 1
3Conector PCIe do painel traseiro da unidadeConector PCIe 2

Com adaptador RAID de hardware (SAS/SATA/NVMe)

Tabela 10. Roteamento de cabos para x16 (placa riser 1) + AnyBay SAS/SATA/NVMe (placa riser 2)
Placa riser 1 (x16)
Nenhum cabo é necessário aqui.
Riser 2 (AnyBay SAS/SATA/NVMe)


De (painel traseiro da unidade)Para
1Conector SAS/SATA do painel traseiro da unidadeConector C1 no adaptador RAID (Slot PCIe 6)
2Conector de energia do painel traseiro da unidadeConector de energia da unidade 1
3Conector PCIe do painel traseiro da unidadeConector PCIe 2

x16/x16 + AnyBay

Sem adaptador RAID de hardware (SATA/NVMe)

Tabela 11. Roteamento de cabos para x16/x16 (placa riser 1) + AnyBay SATA/NVMe (placa riser 2)
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4
Placa riser 2 (AnyBay SATA/NVMe)


De (painel traseiro da unidade)Para (integrado)
1Conector SAS/SATA do painel traseiro da unidadeConector SATA (4 a 7)
2Conector de energia do painel traseiro da unidadeConector de energia da unidade 1
3Conector PCIe do painel traseiro da unidadeConector PCIe 2

Com adaptador RAID de hardware (SAS/SATA/NVMe)

Tabela 12. Roteamento de cabos para x16/x16 (placa riser 1) + AnyBay SAS/SATA/NVMe (placa riser 2)
Placa riser 1 (x16/x16)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 5
2Conector da placa riser 3 (ângulo direito)Conector PCIe 4

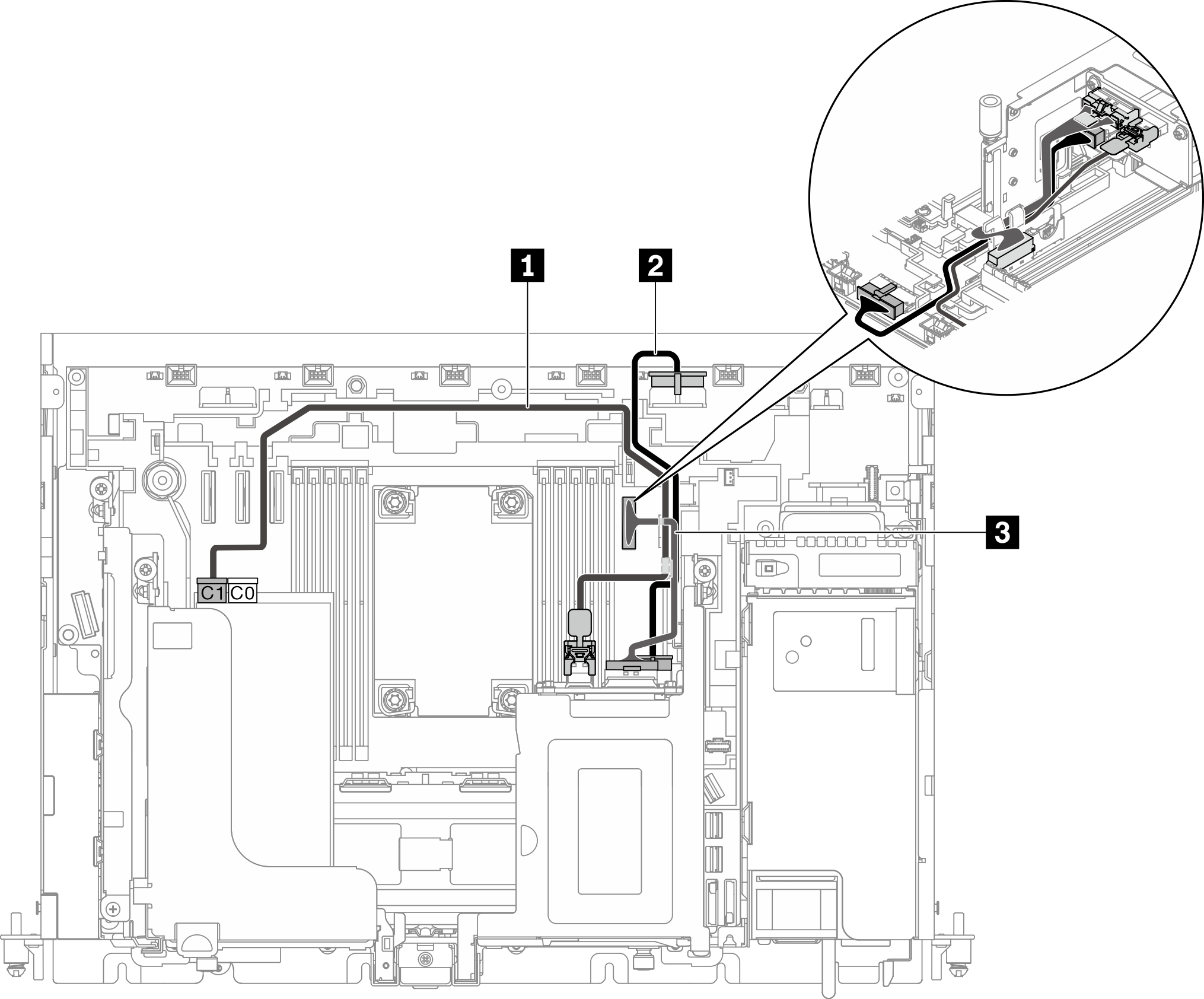

Riser 2 (AnyBay SAS/SATA/NVMe)


De (painel traseiro da unidade)Para
1Conector SAS/SATA do painel traseiro da unidadeConector C1 no adaptador RAID (Slot PCIe 6)
2Conector de energia do painel traseiro da unidadeConector de energia da unidade 1
3Conector PCIe do painel traseiro da unidadeConector PCIe 2

x16/x8 + AnyBay

Sem adaptador RAID de hardware (SATA/NVMe)

Tabela 13. Roteamento de cabos para x16/x8 (placa riser 1) + AnyBay SATA/NVMe (placa riser 2)
Placa riser 1 (x16/x8)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 3
Placa riser 2 (AnyBay SATA/NVMe)


De (painel traseiro da unidade)Para (integrado)
1Conector SAS/SATA do painel traseiro da unidadeConector SATA (4 a 7)
2Conector de energia do painel traseiro da unidadeConector de energia da unidade 1
3Conector PCIe do painel traseiro da unidadeConector PCIe 2

Com adaptador RAID de hardware (SAS/SATA/NVMe)

Tabela 14. Roteamento de cabos para x16/x8 (placa riser 1) + AnyBay SAS/SATA/NVMe (placa riser 2)
Placa riser 1 (x16/x8)


De (placa riser)Para (integrado)
1Conector da placa riser 2 (vertical)Conector PCIe 3
Riser 2 (AnyBay SAS/SATA/NVMe)


De (painel traseiro da unidade)Para
1Conector SAS/SATA do painel traseiro da unidadeConector C1 no adaptador RAID (Slot PCIe 6)
2Conector de energia do painel traseiro da unidadeConector de energia da unidade 1
3Conector PCIe do painel traseiro da unidadeConector PCIe 2
