Disposición de los cables para los conjuntos de tarjetas de extensión PCIe y las unidades de intercambio en caliente
Consulte este tema para aprender a realizar la disposición de los cables para los conjuntos de expansión de PCIe y unidades de intercambio en caliente.
Atención
Para chasis de 300 mm, asegúrese de completar la disposición de los cables del adaptador antes de continuar con la disposición de los cables de expansión (consulte Disposición de los cables para la alimentación del adaptador GPU/FPGA).
Elija el plan de disposición de la siguiente tabla de acuerdo con la configuración planificada.
| Configuración | Expansión 1 | Expansión 2 | ||
| x16/x8 + x8x/16 | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | Adaptador PCIe x8 |
| Ranura 6 | Adaptador PCIe x8 | Ranura 4 | Adaptador PCIe x16 | |
| x16/x16 + x16/x16 | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | Adaptador PCIe x16 |
| Ranura 6 | Adaptador PCIe x16 | Ranura 4 | Adaptador PCIe x16 | |
| x16/x16 + x16 | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | NA |
| Ranura 6 | Adaptador PCIe x16 | Ranura 4 | Adaptador PCIe x16 | |
| x16 + x16 * | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | NA |
| Ranura 6 | NA | Ranura 4 | Adaptador PCIe x16 | |
| x16/x16 + x8/x16 | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | Adaptador PCIe x8 |
| Ranura 6 | Adaptador PCIe x16 | Ranura 4 | Adaptador PCIe x16 | |
| x16/x16 + DW FL GPU | Ranura 5 | Adaptador PCIe x16 | Ranura 4 | Adaptador de GPU de ancho doble y longitud completa |
| Ranura 6 | Adaptador PCIe x16 | |||
| DW FL GPU + DW FL GPU | Ranura 5 | Adaptador de GPU de ancho doble y longitud completa | Ranura 4 | Adaptador de GPU de ancho doble y longitud completa |
| x16 + AnyBay | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | Compartimiento de la unidad AnyBay |
| Ranura 6 | NA | Ranura 4 | ||
| x16/x16 + AnyBay | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | Compartimiento de la unidad AnyBay |
| Ranura 6 | Adaptador PCIe x16 | Ranura 4 | ||
| x16/x8 + AnyBay | Ranura 5 | Adaptador PCIe x16 | Ranura 3 | Compartimiento de la unidad AnyBay |
| Ranura 6 | Adaptador PCIe x8 | Ranura 4 | ||
* No se requieren cables de expansión para esta configuración.
x16/x8 + x8x/16
| Expansión 1 (x16/x8) | ||
 | ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 3 |
| Expansión 2 (x8/x16) | ||
 | ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 0 (vertical) | Conector PCIe 2 |
x16/x16 + x16/x16
| Expansión 1 (x16/x16) | ||
 | ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (x16/x16) | ||
 | ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 0 (vertical) | Conector PCIe 2 |
| 2 | Conector de la tarjeta de expansión 1 (ángulo recto) | Conector PCIe 3 |
| Expansión 1 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 0 (vertical) | Conector PCIe 2 |
| 2 | Conector de la tarjeta de expansión 1 (ángulo recto) | Conector PCIe 3 |
x16/x16 + x16
| Expansión 1 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (x16) | ||
| No se requiere ningún cable aquí. | ||
x16/x16 + x8/x16
| Expansión 1 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (x8/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 0 (vertical) | Conector PCIe 2 |
x16/x16 + DW FL GPU
No se requieren cables de expansión para la Expansión 2.
Conecte los cables de alimentación del adaptador de GPU de doble ancho y longitud completa instalado en la Expansión 2.
| Expansión 1 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (DW FL GPU) | ||
| No se requiere ningún cable aquí. | ||
DW FL GPU + DW FL GPU
No se requieren cables de expansión para esta configuración.
Conecte los cables de alimentación de los adaptadores de GPU de ancho doble y longitud completa.
| DW FL GPU + DW FL GPU | ||
 | ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | GPU en ranura 5, extensión 1 | Conector de alimentación de GPU 2 |
| 2 | GPU en ranura 4, extensión 2 | Conector de alimentación de GPU 1 |
x16 + AnyBay
Sin adaptador RAID de hardware (SATA/NVMe)
| Expansión 1 (x16) | ||
| No se requiere ningún cable aquí. | ||
| Expansión 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| Desde (placa posterior de la unidad) | Hasta (incorporado) | |
| 1 | Conector SAS/SATA de la placa posterior de la unidad | Conector SATA (4 a 7) |
| 2 | Conector de alimentación de la placa posterior de la unidad | Conector de alimentación de unidad 1 |
| 3 | Conector PCIe de la placa posterior de la unidad | Conector PCIe 2 |
Con adaptador RAID de hardware (SAS/SATA/NVMe)
| Expansión 1 (x16) | ||
| No se requiere ningún cable aquí. | ||
| Expansión 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| Desde (placa posterior de la unidad) | Hasta | |
| 1 | Conector SAS/SATA de la placa posterior de la unidad | Conector C1 en el adaptador RAID (ranura PCIe 6) |
| 2 | Conector de alimentación de la placa posterior de la unidad | Conector de alimentación de unidad 1 |
| 3 | Conector PCIe de la placa posterior de la unidad | Conector PCIe 2 |
x16/x16 + AnyBay
Sin adaptador RAID de hardware (SATA/NVMe)
| Expansión 1 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (AnyBay SATA/NVMe) | ||
| ||
| Desde (placa posterior de la unidad) | Hasta (incorporado) | |
| 1 | Conector SAS/SATA de la placa posterior de la unidad | Conector SATA (4 a 7) |
| 2 | Conector de alimentación de la placa posterior de la unidad | Conector de alimentación de unidad 1 |
| 3 | Conector PCIe de la placa posterior de la unidad | Conector PCIe 2 |
Con adaptador RAID de hardware (SAS/SATA/NVMe)
| Expansión 1 (x16/x16) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 5 |
| 2 | Conector de la tarjeta de expansión 3 (ángulo recto) | Conector PCIe 4 |
| Expansión 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| Desde (placa posterior de la unidad) | Hasta | |
| 1 | Conector SAS/SATA de la placa posterior de la unidad | Conector C1 en el adaptador RAID (ranura PCIe 6) |
| 2 | Conector de alimentación de la placa posterior de la unidad | Conector de alimentación de unidad 1 |
| 3 | Conector PCIe de la placa posterior de la unidad | Conector PCIe 2 |
x16/x8 + AnyBay
Sin adaptador RAID de hardware (SATA/NVMe)
| Expansión 1 (x16/x8) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 3 |
| Expansión 2 (AnyBay SATA/NVMe) | ||
| ||
| Desde (placa posterior de la unidad) | Hasta (incorporado) | |
| 1 | Conector SAS/SATA de la placa posterior de la unidad | Conector SATA (4 a 7) |
| 2 | Conector de alimentación de la placa posterior de la unidad | Conector de alimentación de unidad 1 |
| 3 | Conector PCIe de la placa posterior de la unidad | Conector PCIe 2 |

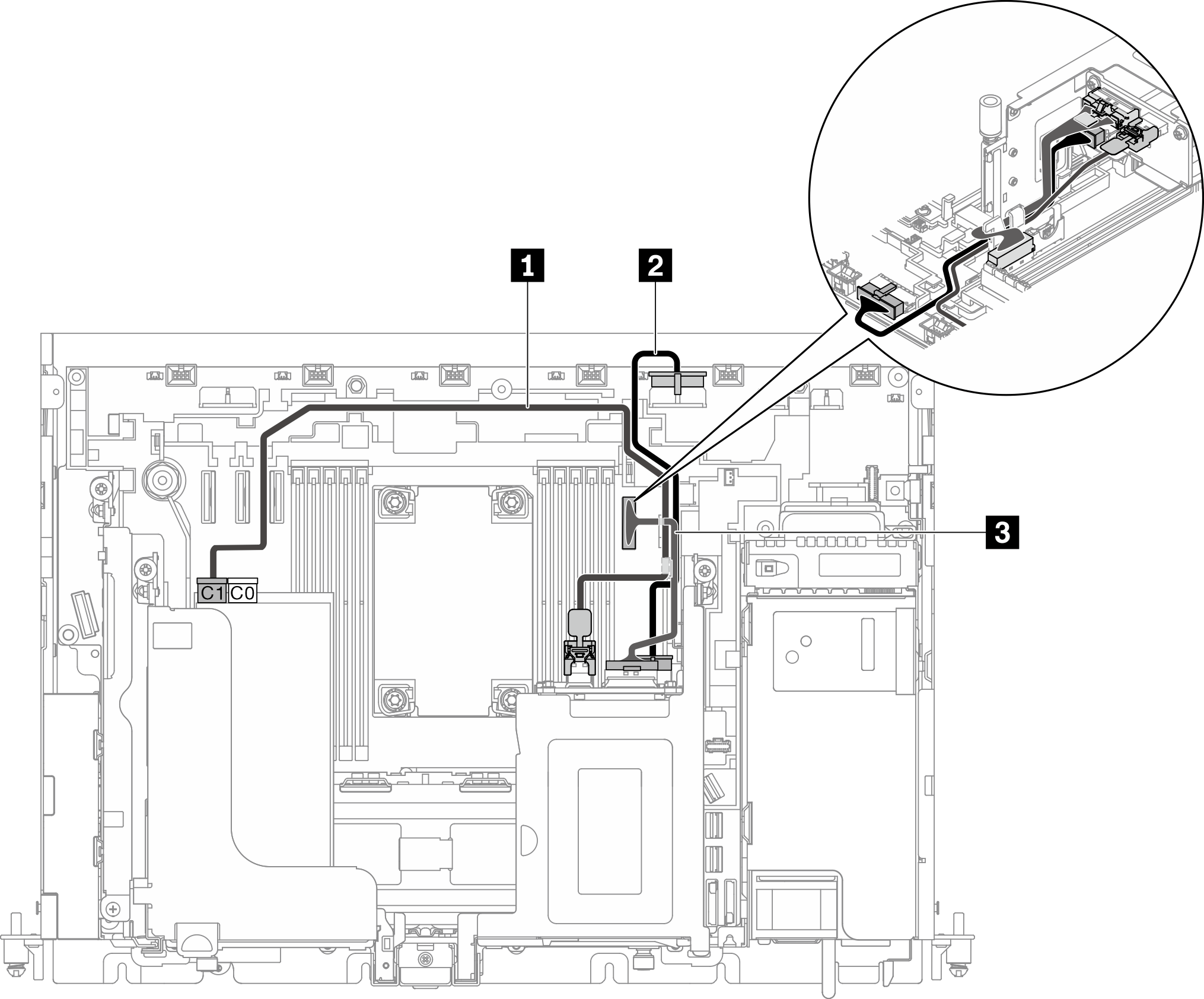

Con adaptador RAID de hardware (SAS/SATA/NVMe)
| Expansión 1 (x16/x8) | ||
| ||
| Desde (expansión) | Hasta (incorporado) | |
| 1 | Conector de la tarjeta de expansión 2 (vertical) | Conector PCIe 3 |
| Expansión 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| Desde (placa posterior de la unidad) | Hasta | |
| 1 | Conector SAS/SATA de la placa posterior de la unidad | Conector C1 en el adaptador RAID (ranura PCIe 6) |
| 2 | Conector de alimentación de la placa posterior de la unidad | Conector de alimentación de unidad 1 |
| 3 | Conector PCIe de la placa posterior de la unidad | Conector PCIe 2 |
